Beschreibung

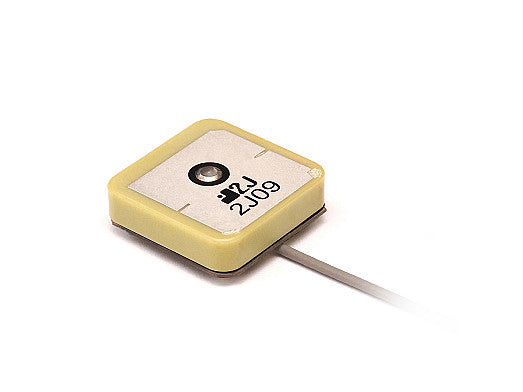

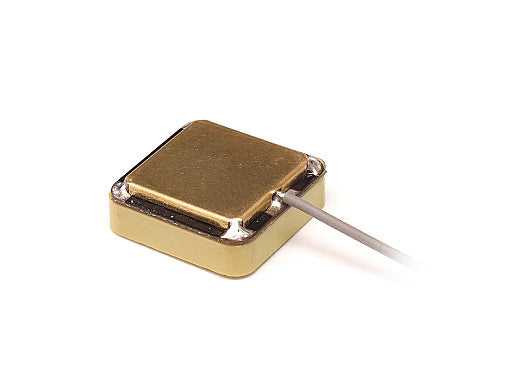

Diese leistungsstarke Embedded-Antenne ist für eine zuverlässige GNSS-Empfang ausgelegt und unterstützt die Systeme GPS, GLONASS, Galileo und QZSS. Mit einem kompakten Formfaktor und Snap-in-Befestigung ist sie ideal für die Integration in platzbeschränkte Geräte und Anwendungen, die eine präzise Positionierung erfordern. Die Antenne verfügt über einen Mid-Filter für eine verbesserte Ausblendung außerhalb des Bandes, eine niedrige Rauschzahl und eine hohe aktive Verstärkung, was sie für anspruchsvolle Umgebungen geeignet macht, in denen die Signalqualität entscheidend ist. Typische Anwendungsfälle sind Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement, Smart Cities und Asset Tracking.
Konnektivitäten
GPS/GLO/QZSS/Galileo/L1
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Befestigung: Snap-in-Montagemodul
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 18 x 18 x 7,3 mm
Konnektivität 1 - GNSS
Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,6
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,0 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Mid-Filter
Ausblendung außerhalb des Bandes (dB): 43
ESD-Schutz (kV): 6
