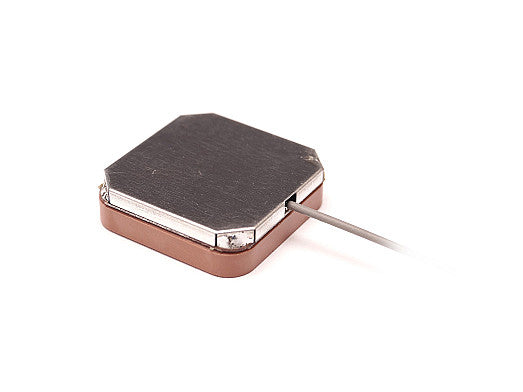

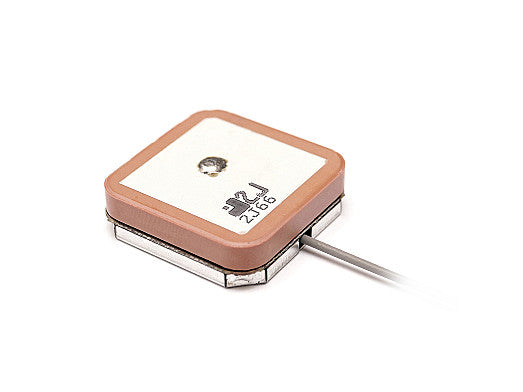

2JM0601CF GNSS Einsteckmodul interne Antenne

Name: 2JM0601CF GNSS Einsteckmodul interne Antenne
Brand: 2J
SKU: 2JM0601CF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke interne Antenne ist für eine zuverlässige GNSS-Empfang ausgelegt und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Mit einem integrierten Vorfilter und niedrigem Rauschmaß liefert sie 14 dB aktiven Gewinn für eine verbesserte Signalqualität. Das kompakte Snap-in-Montagemodul ist ideal für die Integration in Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement und andere Anwendungen, die präzise Satellitennavigation erfordern. Ihre Unabhängigkeit von der Grundfläche und der geringe Stromverbrauch machen sie geeignet für platzbeschränkte und batteriebetriebene Geräte.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 × 25 × 7,6 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~4,2, ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 14 @ 2,7 V
Rauschmaß (dB): 1,5 @ 2,7 V
Stromverbrauch (mA): 4 @ 2,7 V
Leistungsaufnahme (mW): 10,8 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): 43
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JM0601CF","title":"GPS/GLONASS/BeiDou/Galileo Vorfilter 14 dB Verstärkung Rauscharmes Antenne","mountingType":"Einrast-Modul","ipRating":null,"dimensions_mm":"25 × 25 × 7.6","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","Galileo","QZSS"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~4.2","averageGain_db":null},{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~5.0","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"U.FL","cableType":"1,37 mm Mini-Koax","cableLength_mm":100}]}
