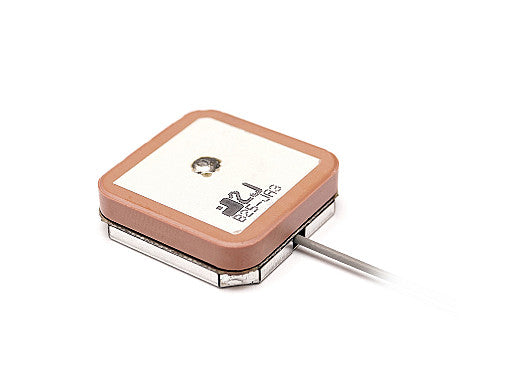

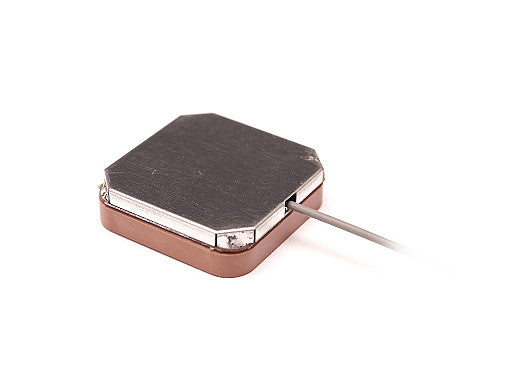

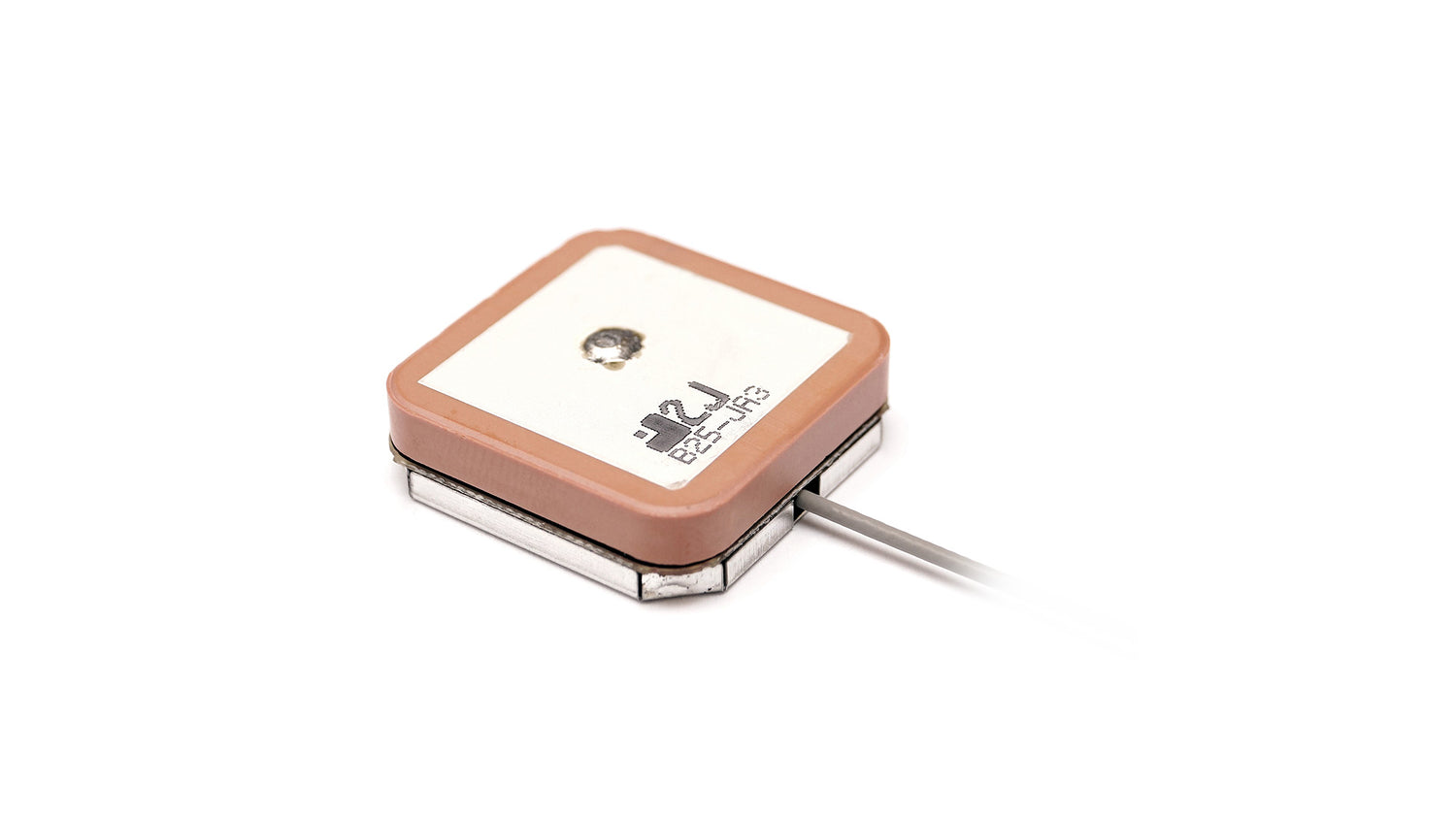

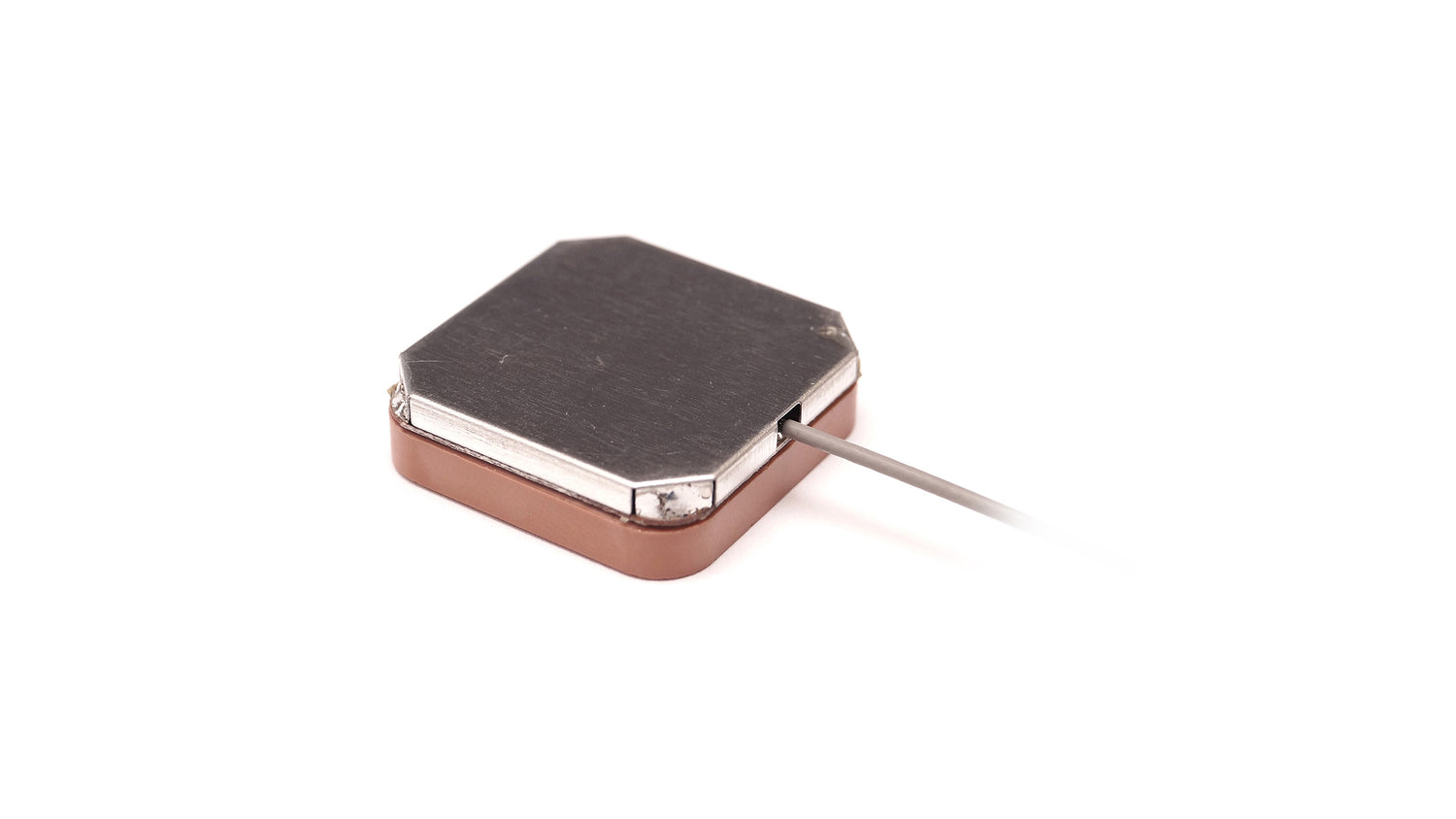

2JM0601F GNSS Keramik aktive Antenne Einsteckmontagemodul

Name: 2JM0601F GNSS Keramik aktive Antenne Einsteckmontagemodul
Brand: 2J
SKU: 2JM0601F
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte keramische aktive Antenne ist für eine zuverlässige GNSS-Empfang ausgelegt und unterstützt die Standards GPS, QZSS und Galileo. Mit einem Vorfilter und 14 dB aktivem Gewinn bietet sie hohe Empfindlichkeit und geringes Rauschen, was sie ideal für Anwendungen macht, die eine präzise Standortverfolgung erfordern. Ihre Unabhängigkeit von der Massefläche und der niedrige Stromverbrauch machen sie geeignet für die Integration in Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement, Smart Cities und mehr.

Konnektivitäten

GPS/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Position: Intern
Typ: Einzel
Satellitennavigation: GNSS
Abmessungen: 25 x 25 x 7,6 mm

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo
Frequenz: 1575,42 MHz
Passiver Gewinn (dBi): ~3,6
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 14 @ 2,7 V
Rauschzahl (dB): 1,5 @ 2,7 V
Stromverbrauch (mA): 4 @ 2,7 V
Leistungsaufnahme (mW): 10,8 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JM0601F","title":"GPS/Galileo 1575 MHz 14 dB Gewinn GNSS Keramik Aktive Antenne","mountingType":"Einrastmodul","ipRating":null,"dimensions_mm":"25 x 25 x 7.6","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"U.FL","cableType":"1,37 mm Mini-Koax","cableLength_mm":100}],"electricalParameters":{"voltageRange_v":"1.5 - 3.6","activeGain_db":"14 @ 2.7 V","noiseFigure_db":"1.5 @ 2.7 V","currentConsumption_ma":"4 @ 2.7 V","powerConsumption_mw":"10.8 @ 2.7 V","sawFilterType":"Vorfilter","outOfBandRejection_db":"43","esdProtection_kv":"6"}}
