2J | Artikelnummer: 2JM0601GF

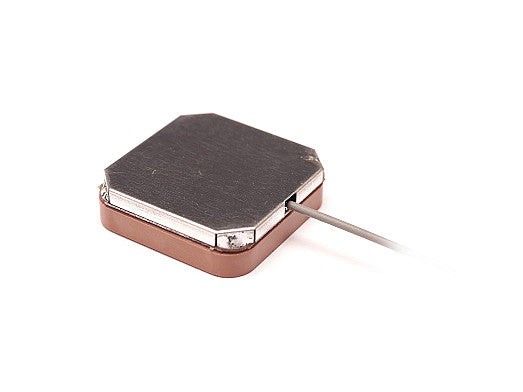

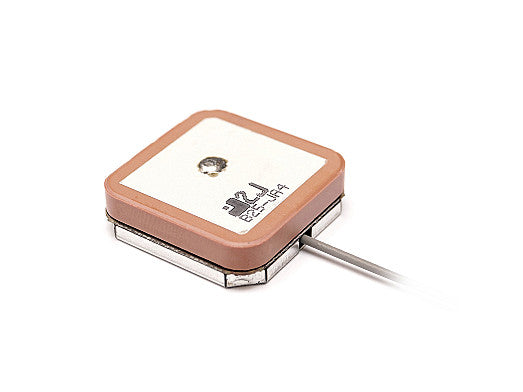

2JM0601GF GNSS internes Einsteckmodul Antenne

Name: 2JM0601GF GNSS internes Einsteckmodul Antenne
Brand: 2J
SKU: 2JM0601GF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte interne Antenne ist für hochpräzise GNSS-Anwendungen konzipiert und unterstützt die Systeme GPS, GLONASS, Galileo und QZSS. Mit einem Vorfilter und einer niedrigen Rauschzahl bietet sie bis zu 14 dB aktiven Gewinn, was sie ideal für Geräte macht, die eine zuverlässige Satellitennavigation in anspruchsvollen Umgebungen benötigen. Ihre Unabhängigkeit von der Massefläche und der geringe Stromverbrauch machen sie geeignet für die Integration in Unterhaltungselektronik, Robotik, Drohnen, Asset-Tracking und Smart-City-Lösungen.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 x 25 x 7,6 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,6
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 14 @ 2,7 V
Rauschzahl (dB): 1,5 @ 2,7 V
Stromverbrauch (mA): 4 @ 2,7 V
Leistungsaufnahme (mW): 10,8 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JM0601GF","title":"GPS/GLONASS/Galileo Vorfilter Rauscharm 14 dB Verstärkung Antenne","mountingType":"Einrast-Modul","ipRating":null,"dimensions_mm":"25 x 25 x 7.6","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"U.FL","cableType":"1.37mm Mini-Koax","cableLength_mm":100}]}
