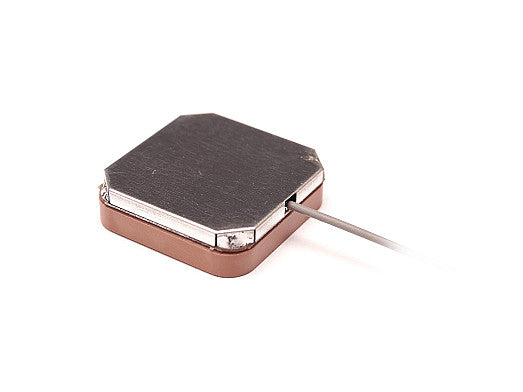

2JM0701CF GNSS Einsteckmodul interne Antenne

Name: 2JM0701CF GNSS Einsteckmodul interne Antenne
Brand: 2J
SKU: 2JM0701CF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke interne Antenne ist für eine zuverlässige GNSS-Empfang ausgelegt und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Mit einem kompakten Snap-in-Mount-Modul-Formfaktor ist sie ideal für die Integration in platzbeschränkte Geräte. Die Antenne verfügt über einen Vorfilter zur Verbesserung der Signalqualität, 28 dB aktiven Gewinn, ein niedriges Rauschmaß und einen geringen Stromverbrauch, was sie für anspruchsvolle Anwendungen in der Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement, Smart Cities und mehr geeignet macht.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Mount-Modul
Position: Intern
Typ: Einzel
Satellitennavigation: GNSS
Abmessungen: 25 × 25 × 7,6 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~4,2, ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschmaß (dB): 1,8 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JM0701CF","title":"GPS/GLONASS/BeiDou/Galileo 28 dB Gewinn GNSS Keramik Aktive Antenne","mountingType":"Einrast-Modul zur Montage","ipRating":null,"dimensions_mm":"25 × 25 × 7.6","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","Galileo","QZSS"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~4.2","averageGain_db":null},{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~5.0","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"U.FL","cableType":"1,37 mm Mini-Koax","cableLength_mm":100}]}
