2J | Artikelnummer: 2JM0701GF

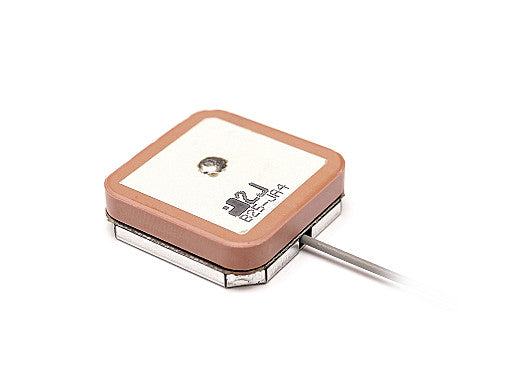

2JM0701GF GNSS eingebettete Antenne Einrastmontagemodul

Name: 2JM0701GF GNSS eingebettete Antenne Einrastmontagemodul
Brand: 2J
SKU: 2JM0701GF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Embedded-Antenne ist für eine zuverlässige GNSS-Empfang ausgelegt und unterstützt die Systeme GPS, GLONASS, Galileo und QZSS. Ihr kompaktes Format und das Snap-in-Montagemodul machen sie ideal für die Integration in platzbeschränkte Geräte. Die Antenne verfügt über einen Vorfilter zur Verbesserung der Signalqualität, 28 dB aktiven Gewinn, ein niedriges Rauschmaß und einen geringen Stromverbrauch, was sie für anspruchsvolle Anwendungen wie Robotik, Drohnen, Asset-Tracking und Smart-City-Lösungen geeignet macht.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Keramik, Aktiv
Standort: Intern
Montage: Snap-in-Montagemodul
Satelitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 x 25 x 7,6 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,6
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschmaß (dB): 1,8 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JM0701GF","title":"GPS/GLONASS/Galileo Vorfilter 28 dB Verstärkung Rauscharmes Embedded Antenne","mountingType":"Einrast-Modul","ipRating":null,"dimensions_mm":"25 x 25 x 7.6","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"U.FL","cableType":"1,37 mm Mini-Koax","cableLength_mm":100}]}
