2J | Artikelnummer: 2JM0801CF

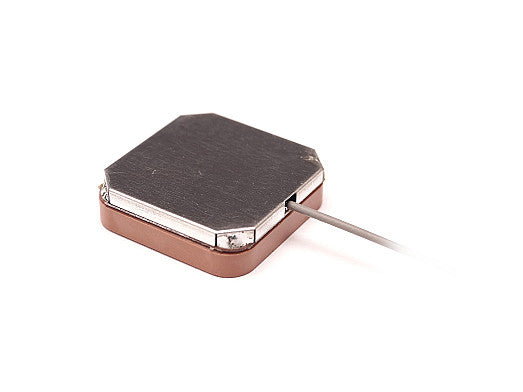

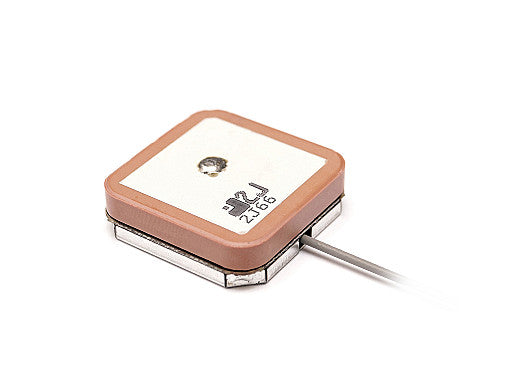

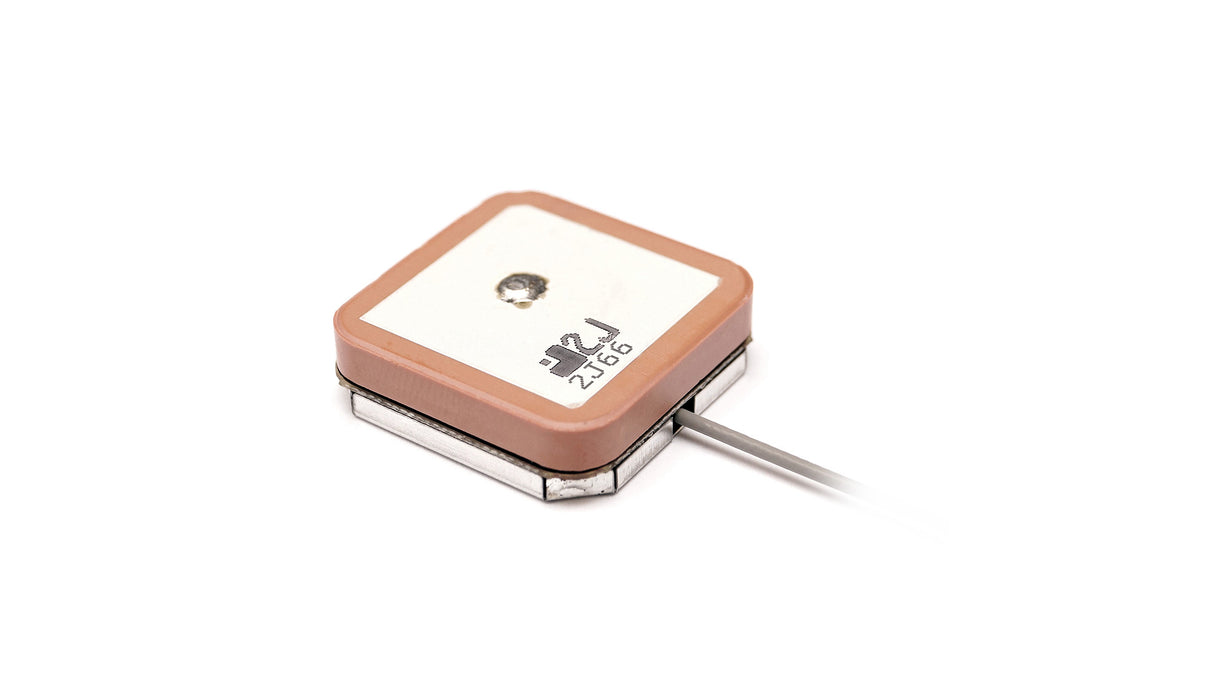

2JM0801CF GNSS Einsteckmodul interne Antenne

Name: 2JM0801CF GNSS Einsteckmodul interne Antenne
Brand: 2J
SKU: 2JM0801CF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke interne Antenne ist für eine zuverlässige GNSS-Empfang ausgelegt und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihr aktives Keramikdesign mit Mid-Filter-Technologie liefert 28 dB Verstärkung und geringes Rauschen, was sie ideal für Anwendungen macht, die präzise Positionierung und niedrigen Stromverbrauch erfordern. Das kompakte Snap-in-Montagemodul ist unabhängig von der Massefläche und gewährleistet eine flexible Integration in eine Vielzahl von Geräten wie Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement und Smart-City-Lösungen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Position: Intern
Typ: Einzel
Satellitennavigation: GNSS
Abmessungen: 25 × 25 × 7,6 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~4,2, ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,0 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Mid-Filter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JM0801CF","title":"GPS/GLONASS/BeiDou/Galileo Mittel-Filter 28 dB Verstärkung Rauscharmes Antenne","mountingType":"Einrast-Modul","ipRating":null,"dimensions_mm":"25 × 25 × 7.6","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","QZSS","Galileo"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~4.2","averageGain_db":null},{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~5.0","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"U.FL","cableType":"1,37 mm Mini-Koax","cableLength_mm":100}]}
