Beschreibung

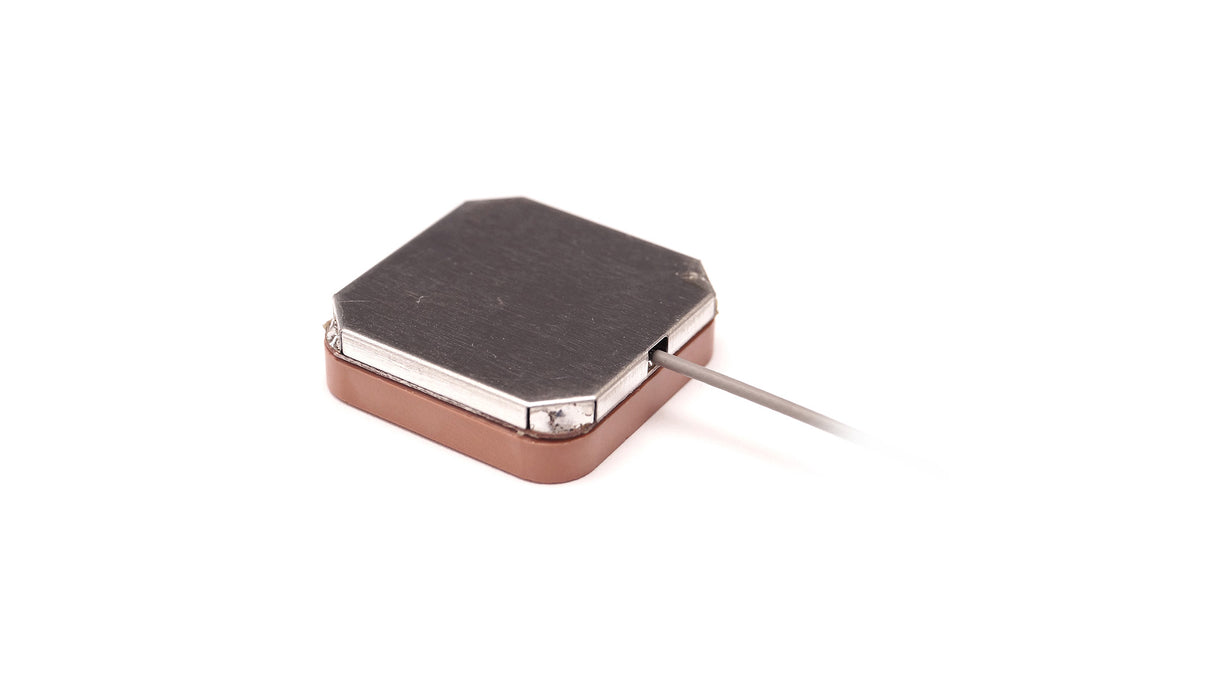

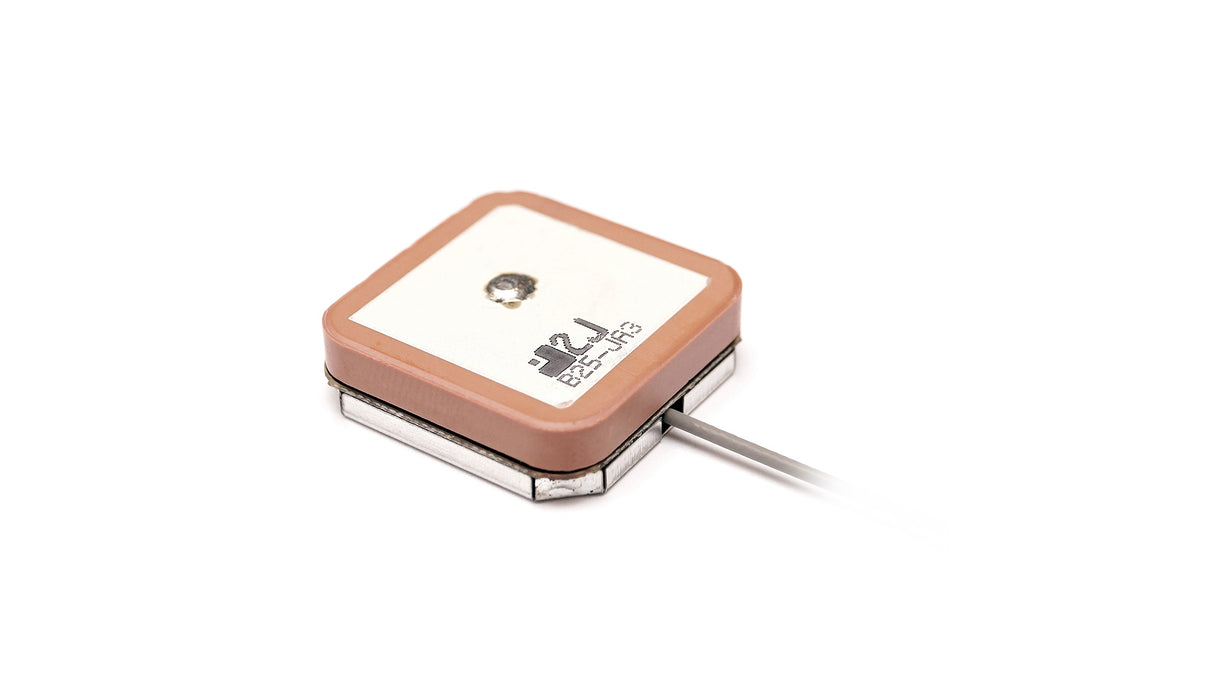

Diese leistungsstarke interne Antenne ist für eine zuverlässige GNSS-Empfang ausgelegt und unterstützt die Standards GPS, QZSS und Galileo. Ihr kompaktes Snap-in-Mount-Modul-Formfaktor macht sie ideal für die Integration in eine Vielzahl von elektronischen Geräten, bei denen der Platz begrenzt ist. Die Antenne verfügt über einen Mid-Filter für eine verbesserte Ausblendung außerhalb des Bandes, eine niedrige Rauschzahl und eine hohe aktive Verstärkung, was eine präzise und stabile Positionierung auch in anspruchsvollen Umgebungen gewährleistet. Typische Anwendungen umfassen Unterhaltungselektronik, Robotik, Drohnen, Logistik, Smart Cities, Flottenmanagement und mehr.
Konnektivitäten
GPS/QZSS/Galileo/L1
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Keramik, Aktiv
Position: Intern
Montage: Snap-in-Mount-Modul
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 x 25 x 7,6 mm
Konnektivität 1 - GNSS
Standards: GPS/QZSS/Galileo
Frequenz: 1575,42 MHz
Passiver Gewinn (dBi): ~3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Spannungsbereich (V): 1,5 - 3,6
Rauschzahl (dB): 1,0 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Mid-Filter
Ausblendung außerhalb des Bandes (dB): 43
ESD-Schutz (kV): 2
