Beschreibung

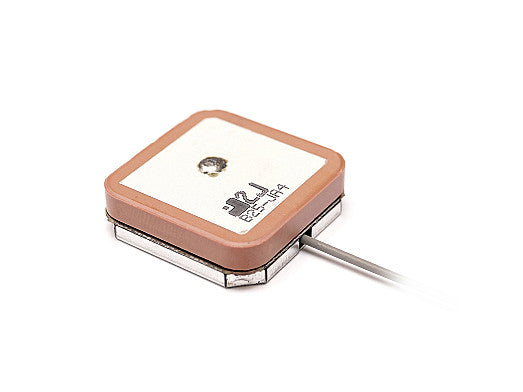

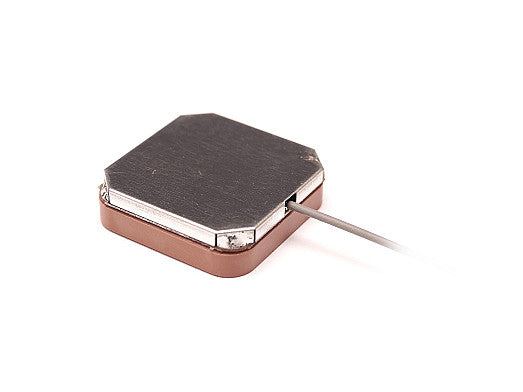

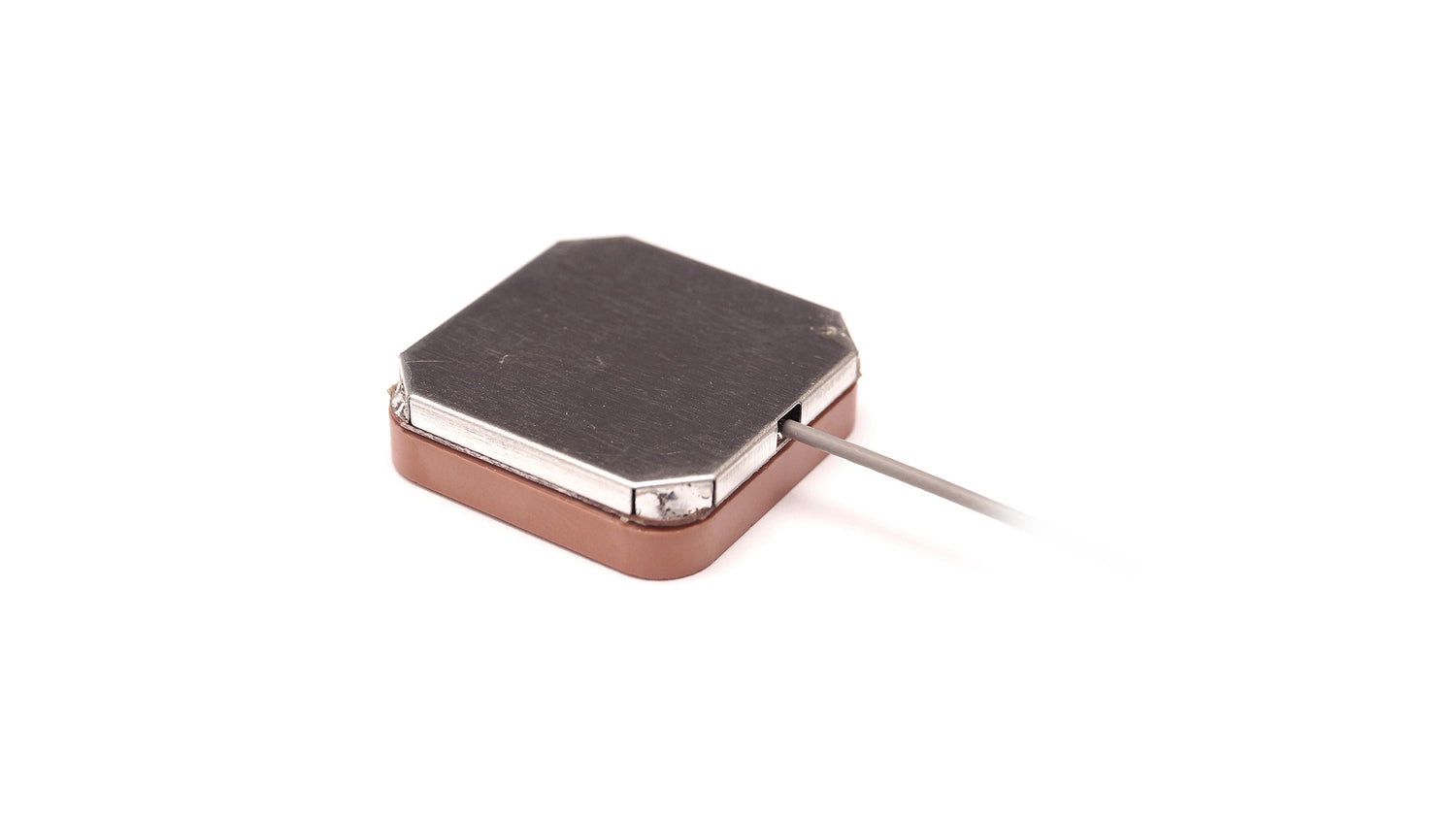

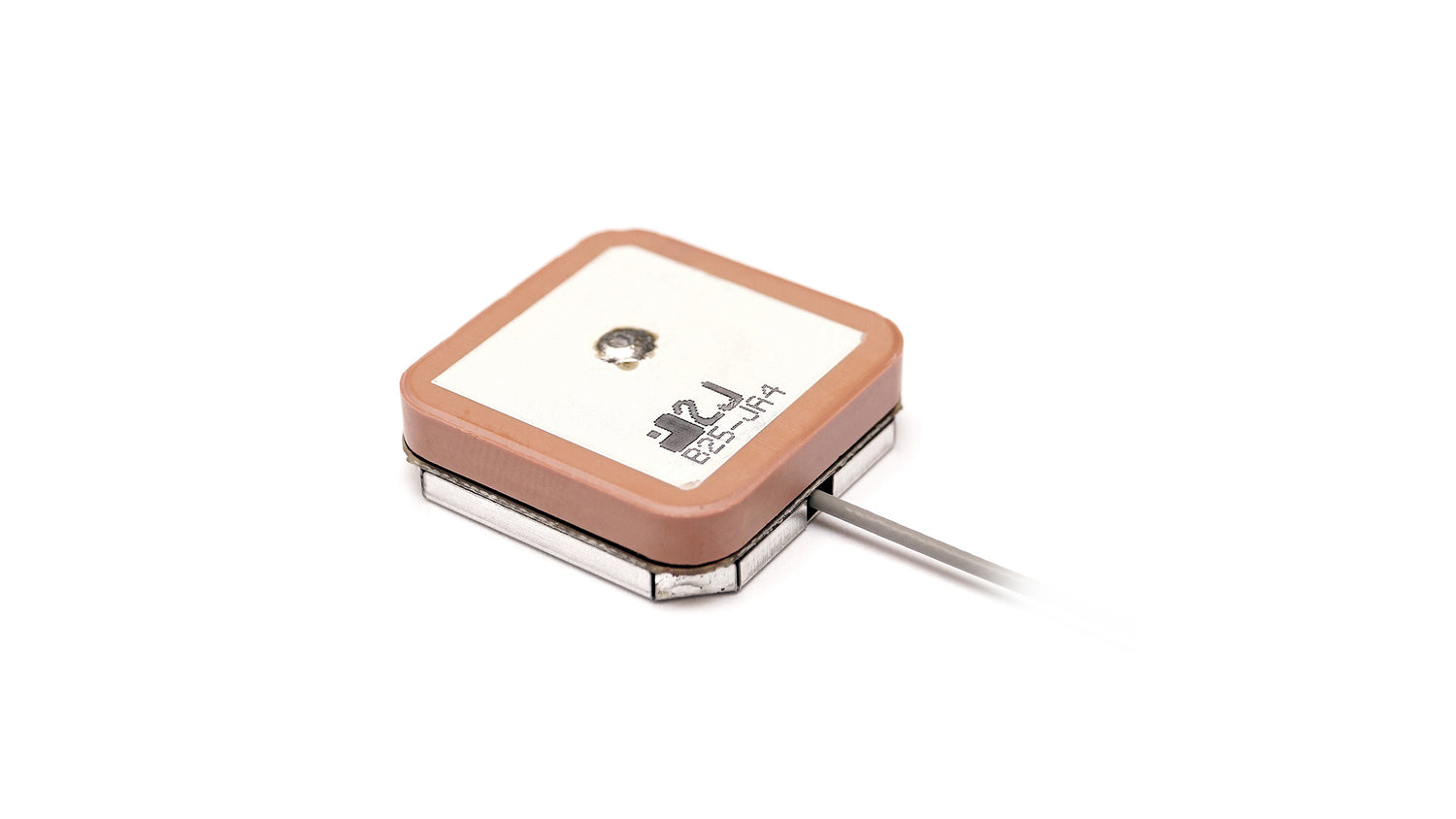

Diese kompakte interne Antenne ist für hochpräzise GNSS-Anwendungen konzipiert und unterstützt die Systeme GPS, GLONASS, Galileo und QZSS. Ihr aktives Keramikdesign mit einem Mid-Filter liefert eine hohe Verstärkung von 28 dB und eine niedrige Rauschzahl, was eine zuverlässige Signalempfang auch in anspruchsvollen Umgebungen gewährleistet. Die unabhängig vom Massefeld aufgebaute Konstruktion macht sie ideal für die Integration in platzbeschränkte Geräte und eingebettete Systeme in einer Vielzahl von Branchen, darunter Robotik, Drohnen, Flottenmanagement und Asset-Tracking.
Konnektivitäten
GPS/GLO/QZSS/Galileo/L1
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 x 25 x 7,6 mm
Konnektivität 1 - GNSS
Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,6
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,0 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägezahnfilter-Typ: Mid-Filter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 2
