2J  |  Artikelnummer: 2JM1901GF

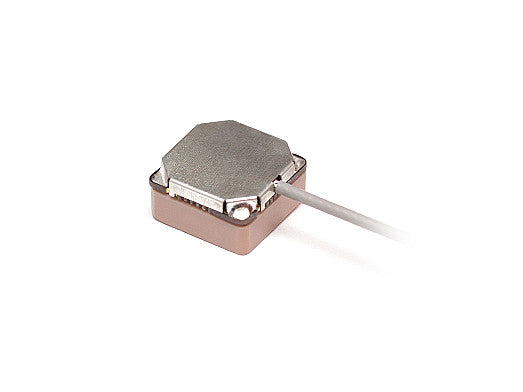

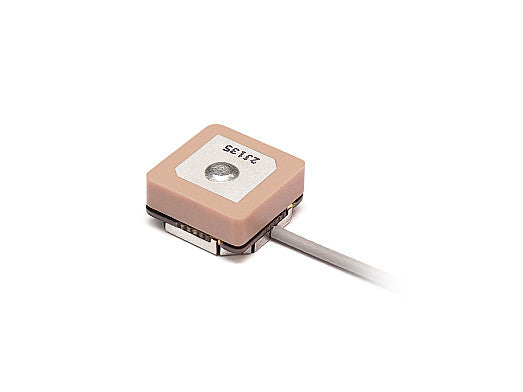

2JM1901GF GNSS eingebettete Antenne Einrastmontagemodul

Versand wird beim Checkout berechnet.

Hersteller / (EU) Verantwortliche Person

Hersteller
2J Antennas, s.r.o.
Stefanikova 61, Bardejov, 08501, Slowakei
sales@2j-antennas.com
+421 (54) 488-0311

Beschreibung

Diese kompakte eingebettete Antenne ist für hochpräzise GNSS-Anwendungen konzipiert und unterstützt GPS-, GLONASS-, Galileo- und QZSS-Systeme. Mit einem Vorfilter und 28 dB aktivem Gewinn liefert sie ein geringes Rauschen und eine zuverlässige Signalempfang, was sie ideal für die Integration in platzbeschränkte Geräte macht. Ihre Unabhängigkeit von der Grundfläche und der niedrige Stromverbrauch machen sie geeignet für Unterhaltungselektronik, Robotik, Drohnen, Smart Farming, Asset-Tracking und mehr.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Ort: Intern
Typ: Einzel
Satellitennavigation: GNSS

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~2,1
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{ "model": "2JM1901GF", "title": "GPS/GLONASS/Galileo Pre-Filter 28 dB Gain Low Noise Embedded Antenna", "mountingType": "Snap-in Mount Module", "ipRating": null, "dimensions_mm": "13 × 13 × 6.6", "elements": [ { "elementID": "GNSS", "type": "GNSS", "technologies": [ "GPS", "GLONASS", "Galileo", "QZSS" ], "frequencies": [ { "range_mhz": "1575.42", "returnLoss_db": null, "vswr": null, "efficiency_percent": null, "peakGain_dbi": "~2.1", "averageGain_db": null }, { "range_mhz": "1598-1606", "returnLoss_db": null, "vswr": null, "efficiency_percent": null, "peakGain_dbi": "~2.1", "averageGain_db": null } ], "polarization": "RHCP", "radiationPattern": "Hemispherical", "impedance_ohms": 50, "maxInputPower_w": null } ], "connectors": [ { "elementIDRef": "GNSS", "type": "U.FL", "cableType": "1.37 mm Mini-Coax", "cableLength_mm": 100 } ] }
