Beschreibung

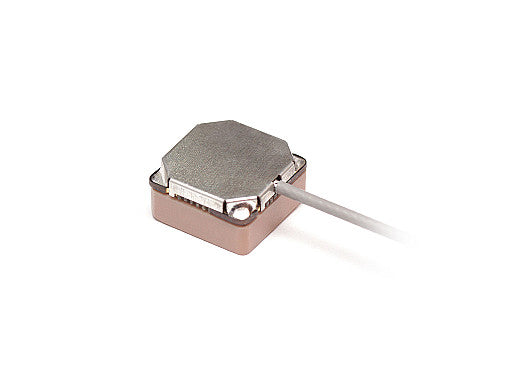

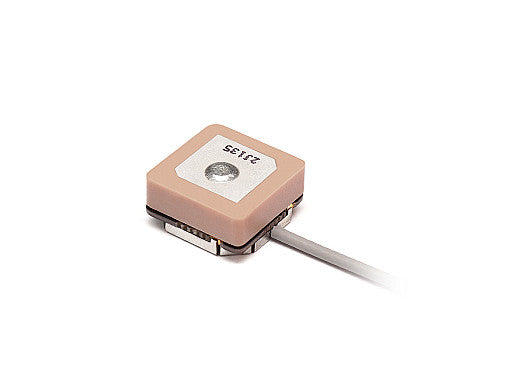

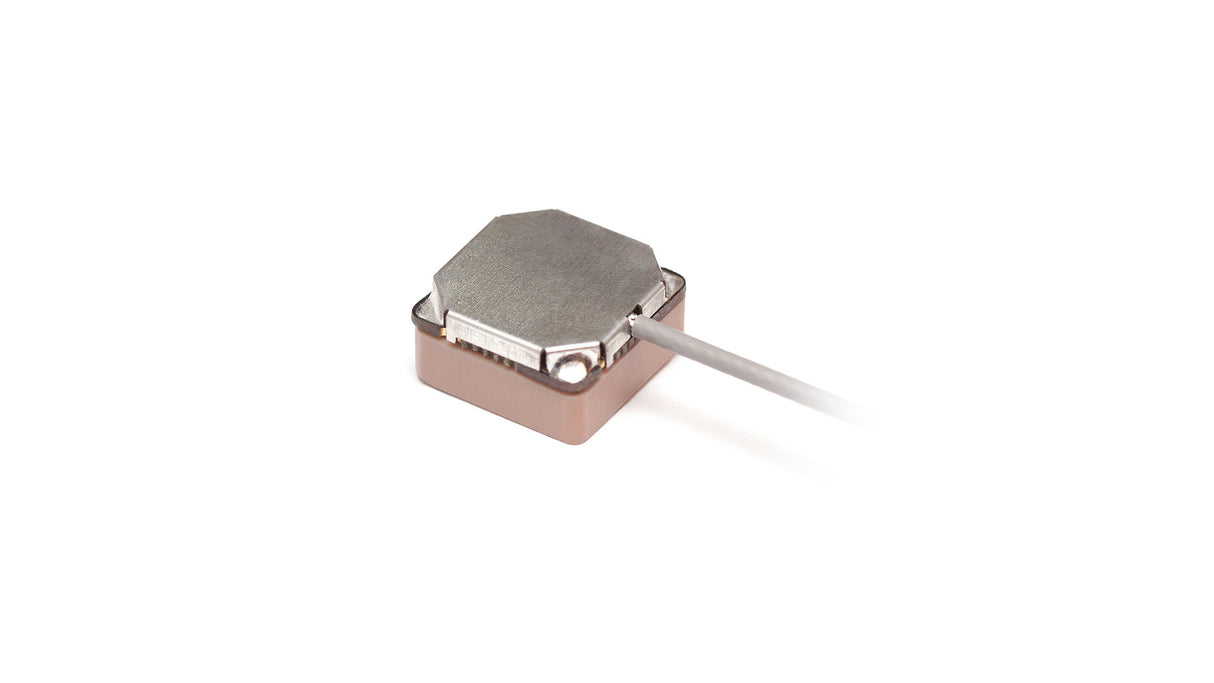

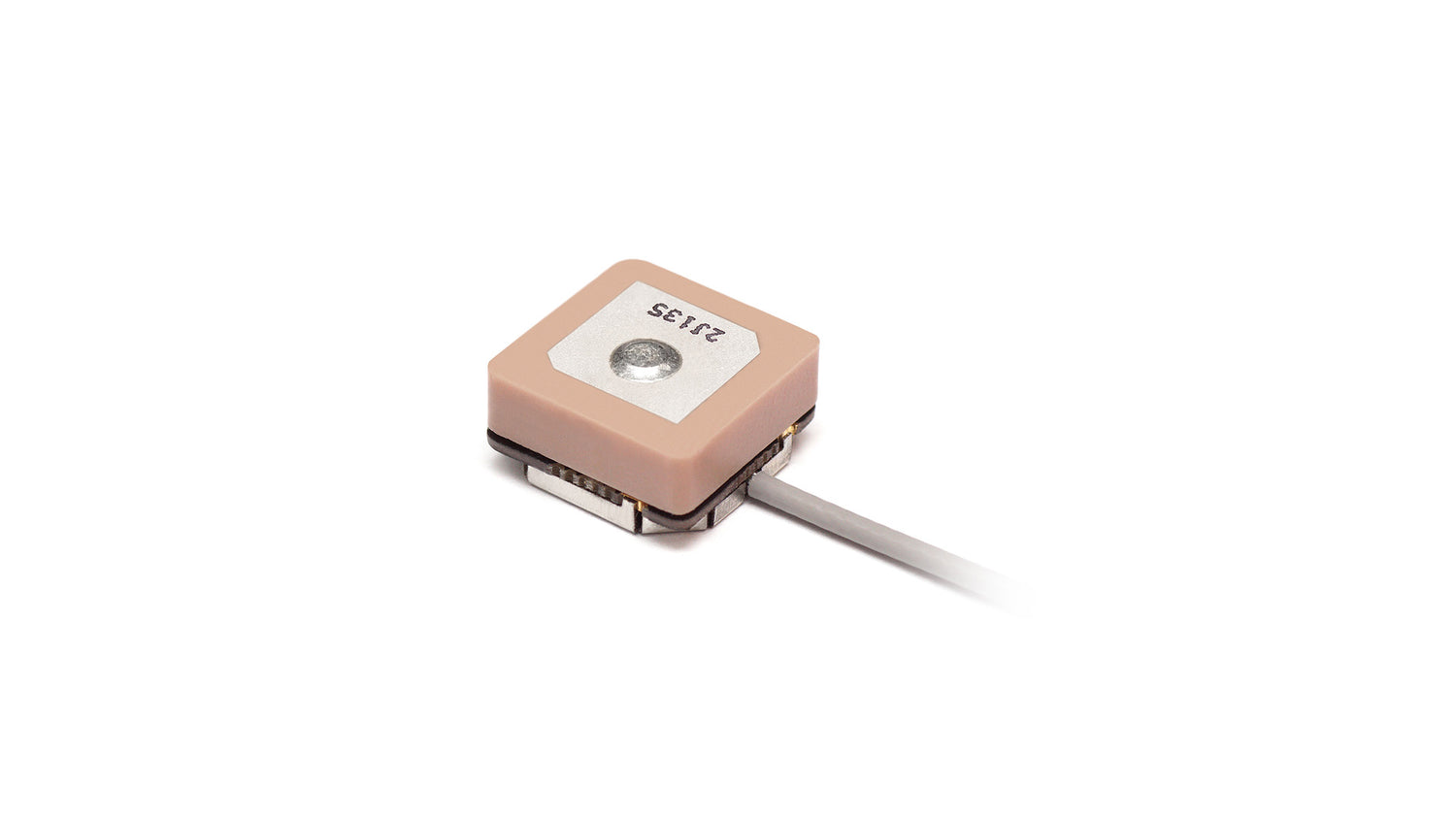

Diese kompakte Embedded-Antenne ist für eine zuverlässige GNSS-Empfang ausgelegt und unterstützt die Systeme GPS, GLONASS, Galileo und QZSS. Ihr Mid-Filter-Design sorgt für eine hohe Ausblendung außerhalb des Nutzbands und ein geringes Rauschen, was sie ideal für Anwendungen macht, die präzise Positionierung und niedrigen Stromverbrauch erfordern. Die Antenne ist unabhängig von der Massefläche und verfügt über ein kleines Format, wodurch sie sich für die Integration in eine Vielzahl von Geräten eignet, wie Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement und Smart-City-Lösungen.
Konnektivitäten
GPS/GLO/QZSS/Galileo/L1
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 13 × 13 × 6,6 mm
Konnektivität 1 - GNSS
Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~2,0
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,0 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Sägefiltertyp: Mid-Filter
Ausblendung außerhalb des Nutzbands (dB): 43
ESD-Schutz (kV): 2
Leistungsaufnahme (mW): 24,3 @ 2,7 V
