Beschreibung

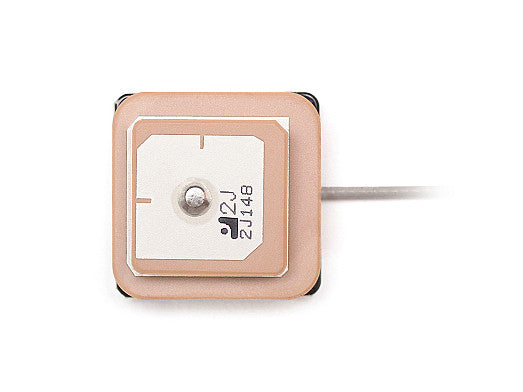

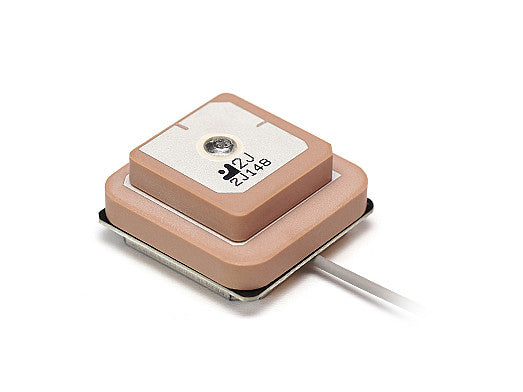

Diese kompakte, hochpräzise interne Antenne ist für fortschrittliche GNSS-Anwendungen konzipiert und unterstützt den gleichzeitigen Empfang auf den L1- und L5-Bändern aller wichtigen globalen und regionalen Navigationssatellitensysteme, einschließlich GPS, BeiDou, GLONASS, Galileo, QZSS, IRNSS und SBAS. Ihr gestapeltes Keramik-Patch-Design gewährleistet zuverlässige Leistung, hohe Verstärkung und breite Bandbreite bei kleinem Platzbedarf, was sie ideal für Anwendungen macht, die Genauigkeit im Zentimeterbereich erfordern, wie Vermessung, autonome Fahrzeuge, Flugsicherheit und Wearables. Die Antenne zeichnet sich durch niedrigen Stromverbrauch, starke Störfestigkeit und einen Vorfilter für verbesserte Signalqualität in anspruchsvollen elektromagnetischen Umgebungen aus. Die rechtsdrehende zirkulare Polarisation (RHCP) hilft, Mehrwegeauslöschungen und Störungen zu unterdrücken und sorgt für eine robuste Signalstärke selbst in abgeschatteten oder städtischen Umgebungen.
Konnektivitäten
GPS/GLO/BEI/QZSS/Galileo/IRNSS/L1L5
Stecker & Kabel
- Steckertyp: U.FL
- Kabellänge: 10 cm
Installation / Umwelt

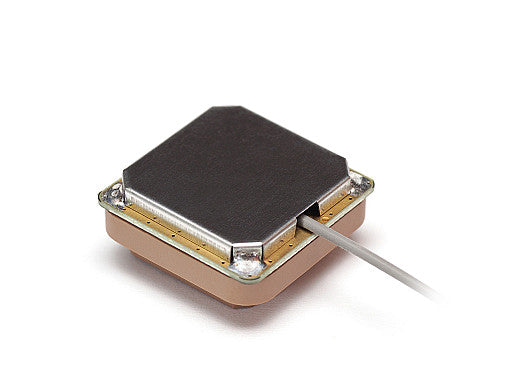

Diese Antenne im kleinen Formfaktor ermöglicht eine einfache Installation über ein praktisches Einrastmodul. Beide Patches sind aus einem langlebigen Keramikmaterial gefertigt und bieten Beständigkeit bei Temperaturen von -40°C bis +85°C. Es handelt sich um ein bodenflächenunabhängiges Design, das eine sichere Montage auf einer Vielzahl von Oberflächen ohne Einschränkungen erlaubt. Der 2JM3201C3F wird mit einem standardmäßigen U.FL-Stecker und einem 100 mm langen Mini-Koaxialkabel geliefert. Er ist vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabelarten. Alle Produkte werden ohne gefährliche Materialien hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C

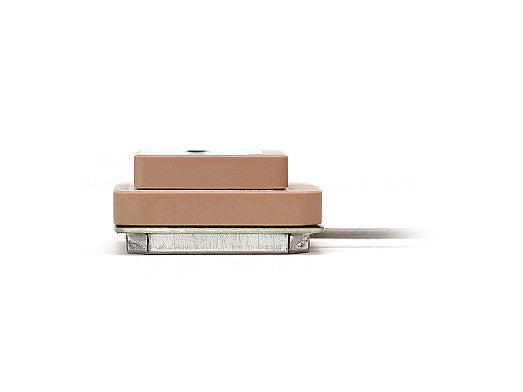

Antennentechnologien: Gestapeltes Patch
Position: Intern
Montage: Einrastmodul
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 × 25 × 12 mm
Konnektivität 1 - GNSS (GPS/GLONASS/BeiDou/QZSS/Galileo/IRNSS/SBAS/L1L5)
Technologien: GPS, GLONASS, BeiDou, QZSS, Galileo, IRNSS, SBAS
Bänder: L1, L5
Bandbreite (MHz): 1176, 1561-1606
Frequenz (MHz): 1176,45, 1561,098, 1575,42, 1602,00
Standards: GPS(L5), BeiDou(B2a), QZSS(L5), Galileo(E5a), IRNSS(L5), GPS(L1C), GLONASS(L1OF), BeiDou(B1), QZSS(L1C), Galileo(E1), SBAS(L1)
Rückflussdämpfung (dB): ~-15,7, ~-14,5
VSWR: ~1,4:1, ~1,5:1
Passiver Spitzenverstärkung (dBi): ~0,9, ~1,3
Impedanz (Ohm): 50
Strahlungscharakteristik: Halbkugelförmig
Axialverhältnis (dB): max. 3 dB
Polarisation: RHCP
Spannung (V): 1,5 - 6
Aktive Verstärkung (dB): 28 @ 3V
Rauschzahl (dB): 1,6 @ 3V
Stromaufnahme (mA): 16 @ 3V
Leistungsaufnahme (mW): 48 @ 3V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): ~40
ESD-Schutz (kV): 2
