Beschreibung

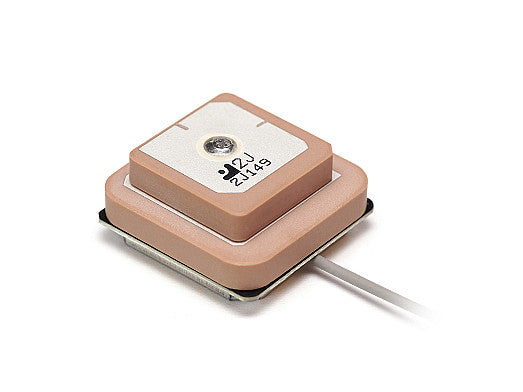

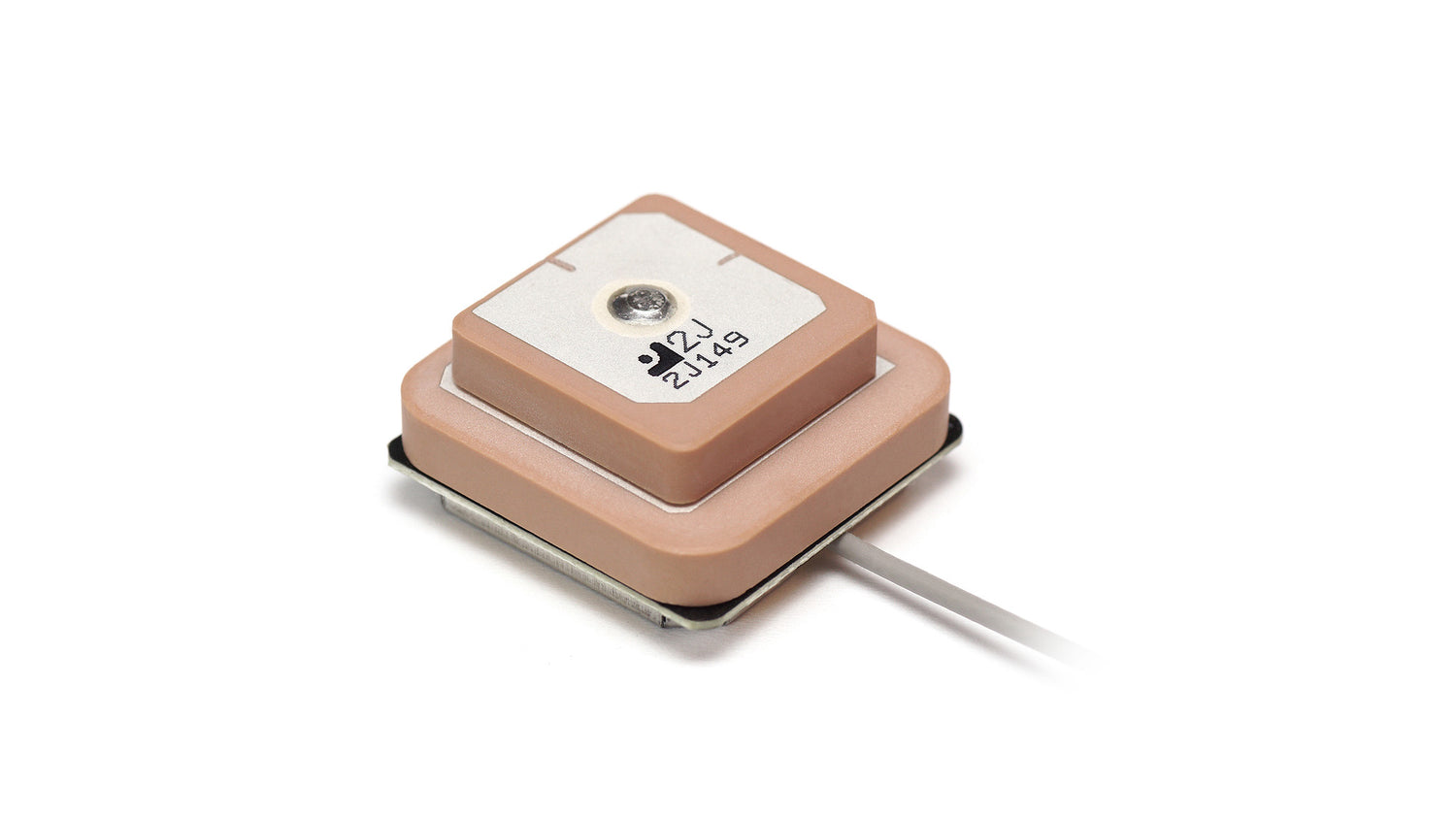

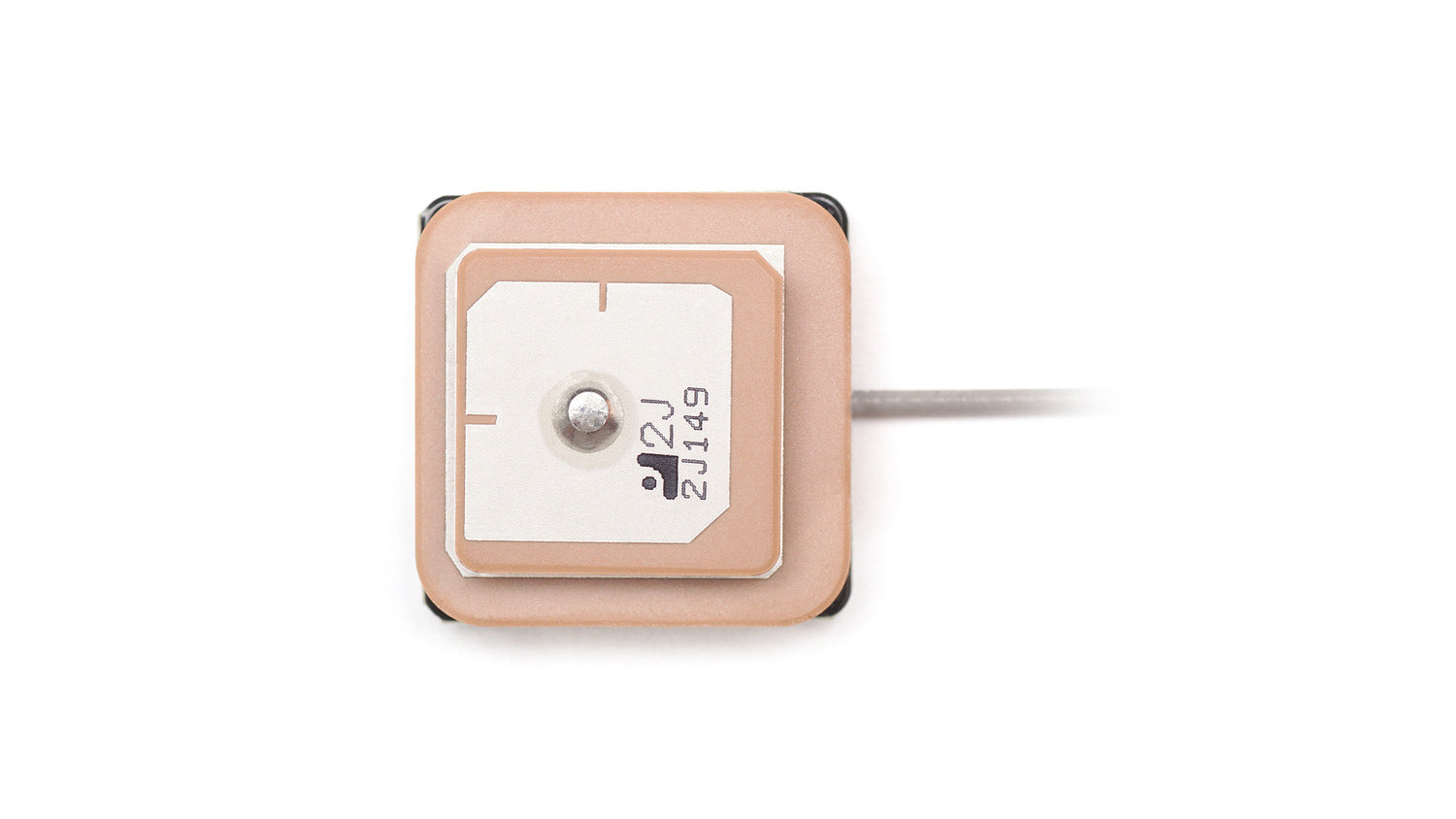

Diese kompakte, hochpräzise Multi-Band GNSS-Antenne ist für fortschrittliche Navigations- und Positionierungsanwendungen konzipiert. Ihre gestapelte Keramik-Patch-Konstruktion ermöglicht den gleichzeitigen Empfang von GPS-, GLONASS-, Galileo-, IRNSS-, BeiDou-, QZSS- und SBAS-Signalen über die L1-, L2- und L5-Bänder und liefert überlegene Genauigkeit und Zuverlässigkeit. Die Antenne ist unabhängig von der Massebene, leicht und einfach mit einem Snap-in-Montagemodul zu installieren, was sie ideal für die Integration in eine Vielzahl von Geräten und Systemen macht.
- Unterstützt Mehrfrequenz-GNSS für Zentimeter-genaue Positionierung
- Niedriges Rauschmaß und hohe aktive Verstärkung für robusten Signalempfang
- Vorfilter-Design für starke Störfestigkeit
- Geeignet für Luftfahrt, autonome Fahrzeuge, Vermessung, Landwirtschaft und mehr
Konnektivitäten
GPS/GLONASS/BeiDou/QZSS/Galileo/IRNSS/SBAS/L1L2L5
Stecker & Kabel
- Steckertyp: U.FL
- Kabellänge: 10 cm
Installation / Umwelt

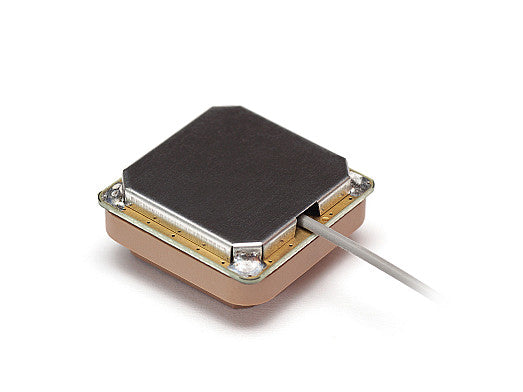

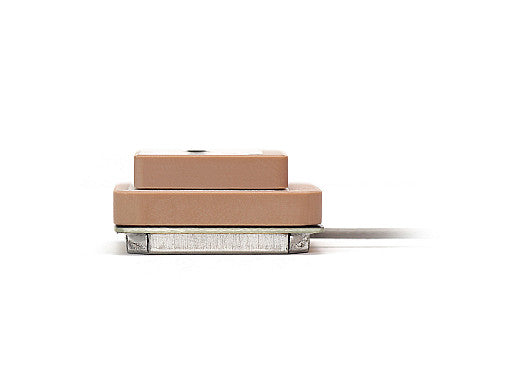

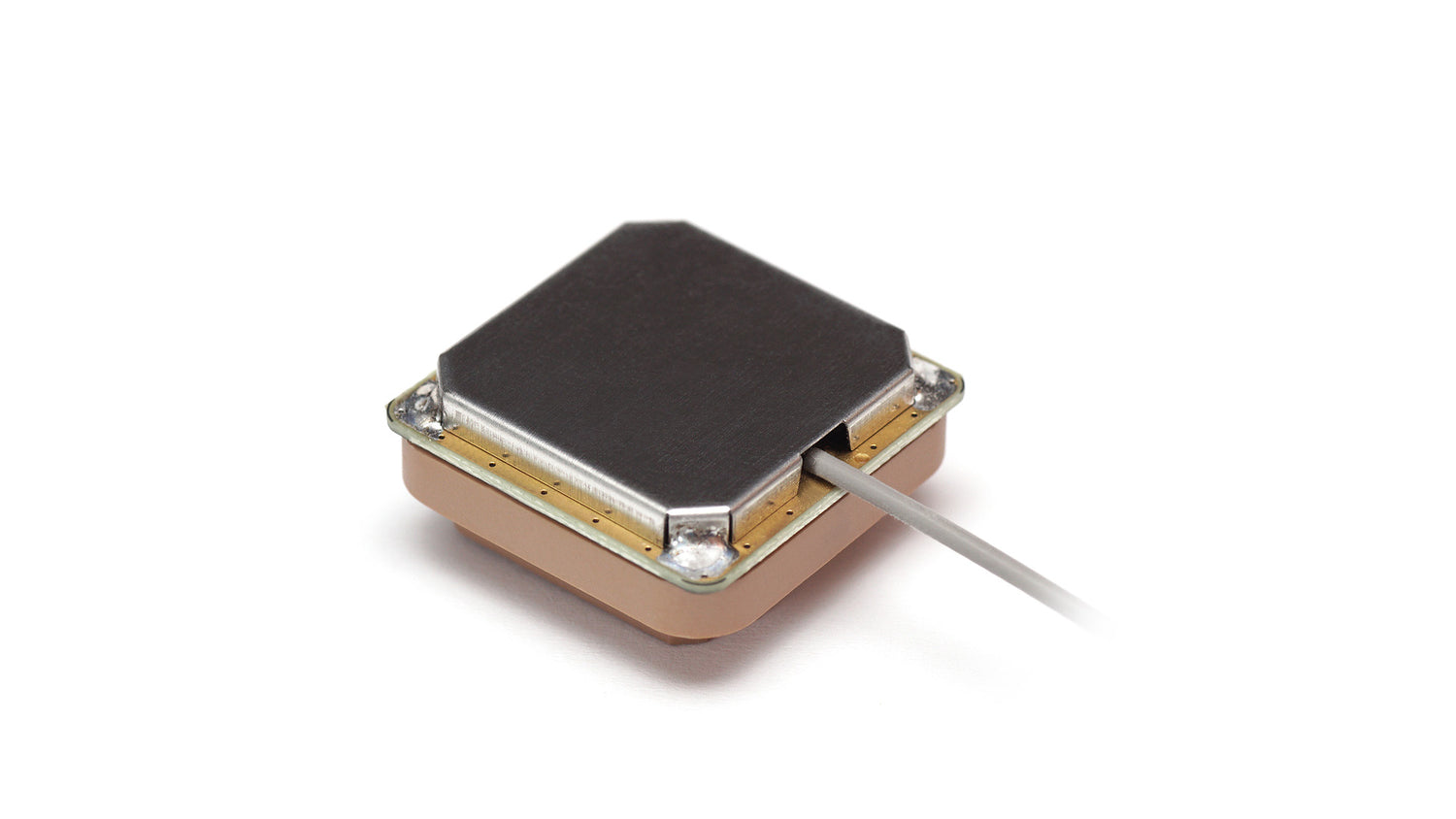

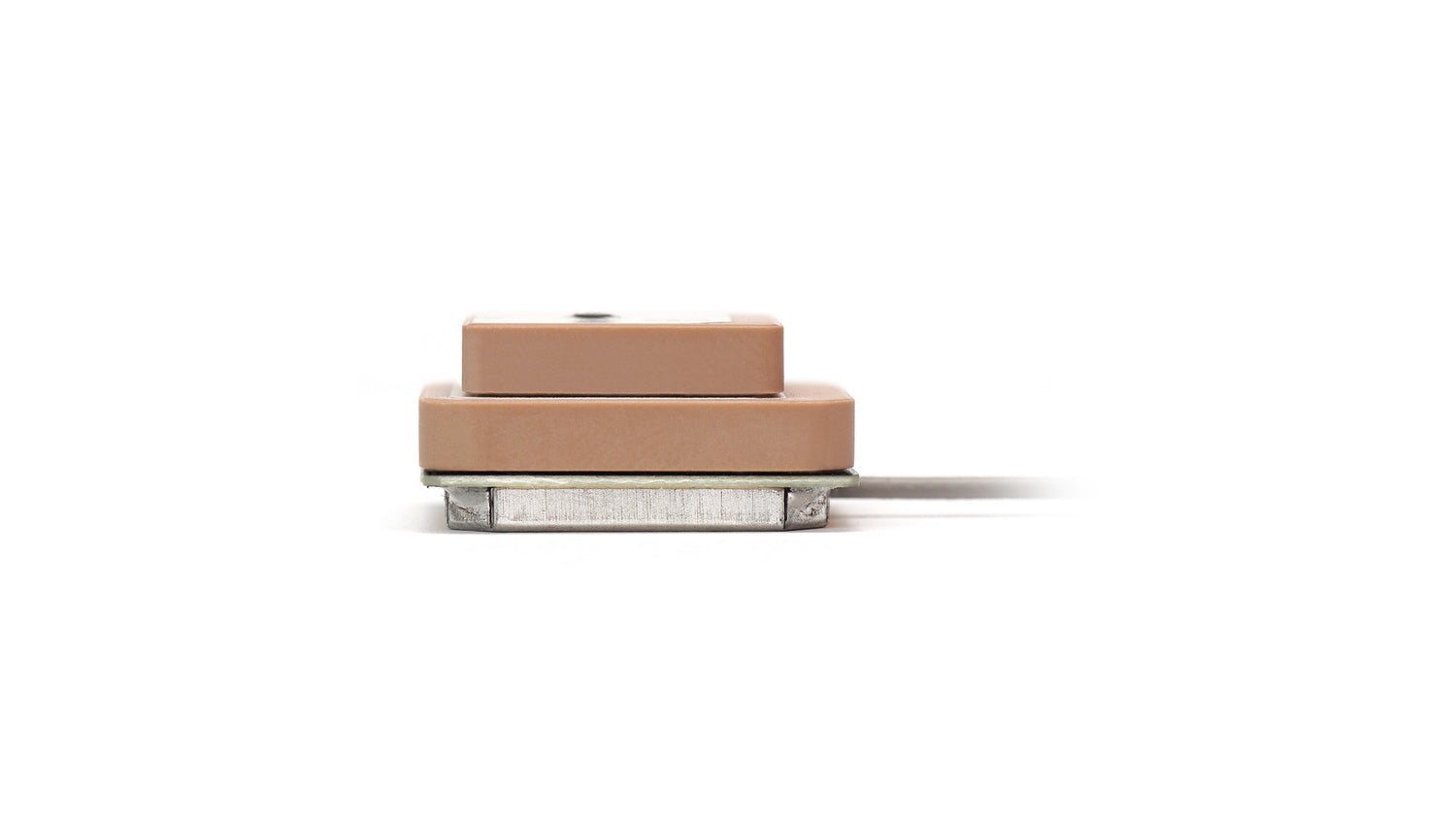

Diese kompakte und leichte Antenne ist sehr portabel und bietet eine einfache Installation mit einem Snap-in-Modul. Beide Patches sind aus einem langlebigen Keramikmaterial gefertigt, das eine Beständigkeit bei Temperaturen von -40 °C bis +85 °C bietet. Es handelt sich um ein design, das unabhängig von der Massebene ist, was eine sichere Installation auf einer Vielzahl von Oberflächen ohne Einschränkungen ermöglicht. Die 2JM3201C5F wird mit einem standardmäßigen U.FL-Stecker und einem 100 mm langen Mini-Koaxialkabel geliefert. Sie ist vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabeltypen. 2J Antennas unterstützt die Gesundheit unserer Umwelt und fertigt alle unsere Produkte ohne gefährliche Materialien, wodurch wir vollständig REACH- und RoHS-konform sind.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Gestapelte Patch
Standort: Intern
Montage: Snap-in-Montagemodul
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 × 25 × 12 mm
Konnektivität 1 - GNSS (GPS/GLONASS/BeiDou/QZSS/Galileo/IRNSS/SBAS/L1L2L5)
Technologien: GPS, GLONASS, BeiDou, QZSS, Galileo, IRNSS, SBAS
Bänder: L1, L2, L5
Frequenz: 1176,45, 1227,6, 1561,098, 1575,42, 1602,00 MHz
Bandbreite (MHz): 1176, 1227, 1561-1606
Standards: GPS(L5), BeiDou(B2a), QZSS(L5), Galileo(E5a), IRNSS(L5) / GPS(L2C), QZSS(L2C) / GPS(L1C), GLONASS(L1OF), BeiDou(B1), QZSS(L1C), Galileo(E1), SBAS (L1)
Rückflussdämpfung (dB): ~-11,3, ~-11,1, ~-16,4
VSWR: ~2,1:1, ~1,8:1, ~1,4:1
Passiver Spitzenverstärkungsfaktor (dBi): ~4,2, ~3,2, ~1,9
Impedanz (Ohm): 50
Strahlungscharakteristik: Hemisphärisch
Axialverhältnis (dB): max. 3 dB
Polarisation: RHCP
Spannung (V): 1,5 - 6
Aktive Verstärkung (dB): 28 @ 3 V
Rauschmaß (dB): 1,6 @ 3 V
Stromaufnahme (mA): 16 @ 3 V
Leistungsaufnahme (mW): 48 @ 3 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): ~40
ESD-Schutz (kV): 2
