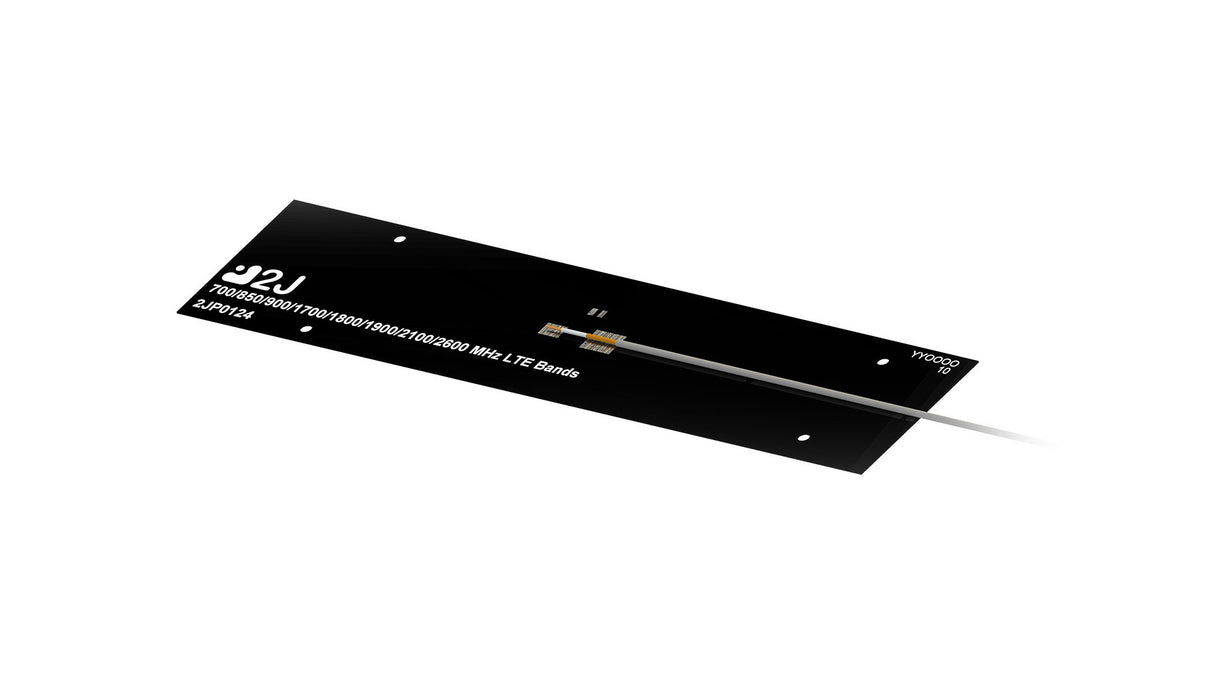

2JP0124P 4G/LTE, 3G, 2G Klebehalterung starre interne Antenne

Name: 2JP0124P 4G/LTE, 3G, 2G Klebehalterung starre interne Antenne
Brand: 2J
SKU: 2JP0124P
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke starre interne Antenne ist für zuverlässige 4G/LTE-, 3G- und 2G-Konnektivität über einen weiten Frequenzbereich ausgelegt. Ihr bodenflächenunabhängiges Design und die selbstklebende Klebemontage machen sie ideal für die Integration in verschiedene kompakte Geräte und Gehäuse. Die Antenne eignet sich für Anwendungen wie Unterhaltungselektronik, Robotik, Drohnen, Wearables, Asset-Tracking, IoT und mehr, bei denen eine interne Installation und eine robuste Mobilfunkleistung erforderlich sind.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage starr
Position: Intern
Mobilfunktechnologien: 4G/LTE, 3G, 2G
Typ: Einzel
Antennentechnologien: Monopol
Abmessungen: 136,8 x 32,6 x 0,4 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,7:1, ~1,1:1, ~1,7:1
Effizienz (%): ~58, ~74, ~61
Spitzenverstärkung (dBi): ~1,5, ~3,1, ~3,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JP0124P","title":"4G LTE/3G/2G Starre Glasfaser-Klebemontage Mobilfunkantenne","mountingType":"Klebemontage","ipRating":null,"dimensions_mm":"136.8 x 32.6 x 0.4","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-13.6","vswr":"~1.7:1","efficiency_percent":"~58","peakGain_dbi":"~1.5","averageGain_db":"~-2.4"},{"range_mhz":"1710-2170","returnLoss_db":"~-23.5","vswr":"~1.1:1","efficiency_percent":"~74","peakGain_dbi":"~3.1","averageGain_db":"~-1.3"},{"range_mhz":"2500-2700","returnLoss_db":"~-11.8","vswr":"~1.7:1","efficiency_percent":"~61","peakGain_dbi":"~3.5","averageGain_db":"~-2.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"U.FL","cableType":"1.37mm Mini-Koax","cableLength_mm":150}]}
