Beschreibung
Diese leistungsstarke interne Schraubbefestigungsantenne wurde für zuverlässige Iridium-Satellitenkommunikation entwickelt. Sie ist für eingebettete Anwendungen konzipiert und liefert optimale Signalqualität im Frequenzbereich von 1616–1627 MHz sowie hervorragende Effizienz und Spitzenverstärkung. Ihre Unabhängigkeit von der Massefläche und das flache Design machen sie ideal für die Integration in Geräte, bei denen externe Antennen aufgrund ergonomischer oder umweltbedingter Einschränkungen nicht möglich sind. Typische Anwendungsfälle umfassen kommerzielle und private Installationen, Notfallkommunikation, Sprach- und Datensatellitenverbindungen, Transport, Navigation und Asset-Tracking.
- Zuverlässige Iridium-Satelliten-Konnektivität
- Hohe Effizienz und Spitzenverstärkung
- Unabhängig von der Massefläche für flexible Integration
- Flaches, kompaktes Design
- Ideal für eingebettete PCB-Anwendungen
Konnektivitäten
IRIDIUM
Stecker & Kabel
- Steckertyp: U.FL
- Kabellänge: 10 cm
- Kabeltyp: 1,37 Mini-Koax
Installation / Umwelt

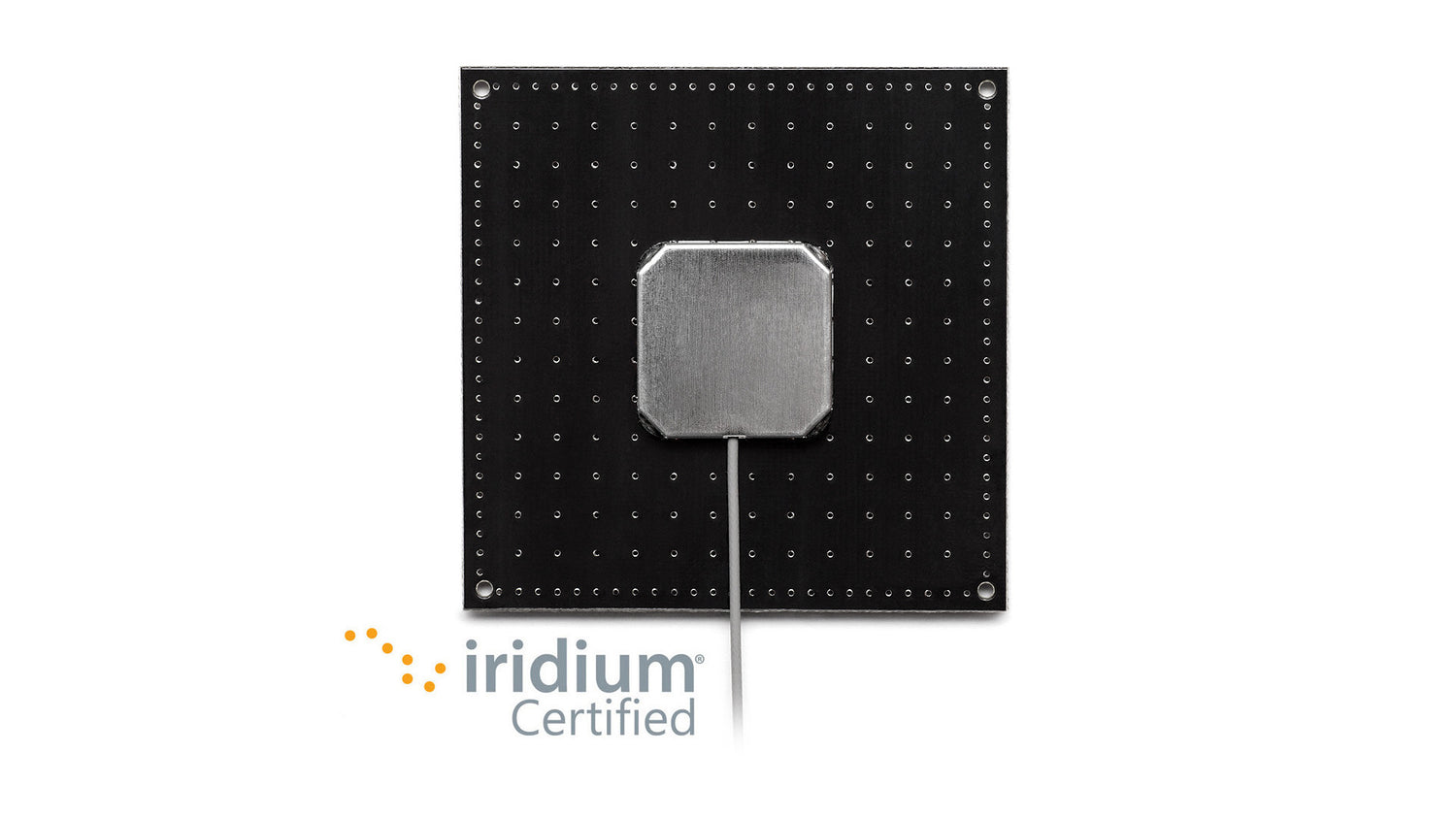

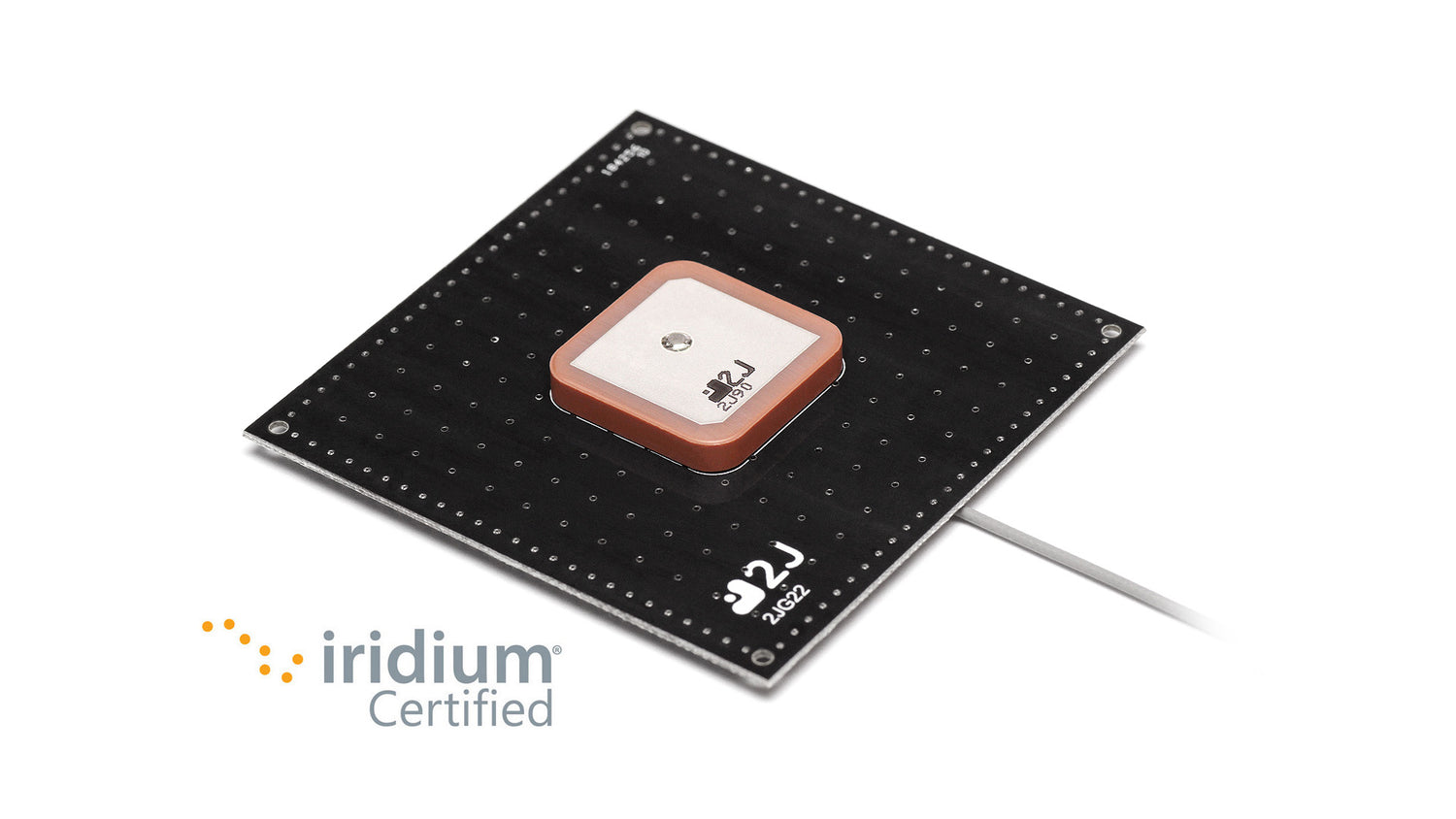

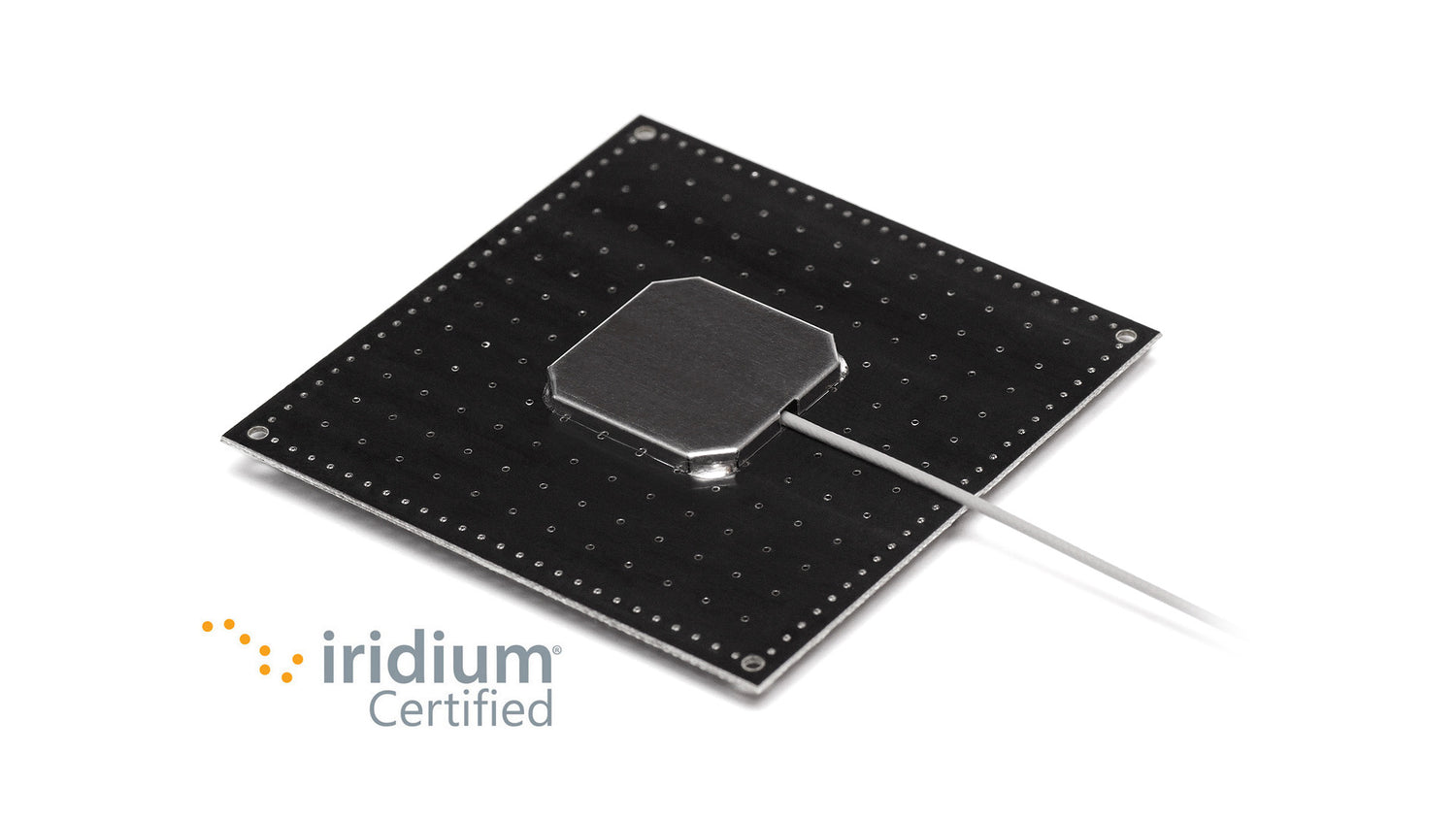

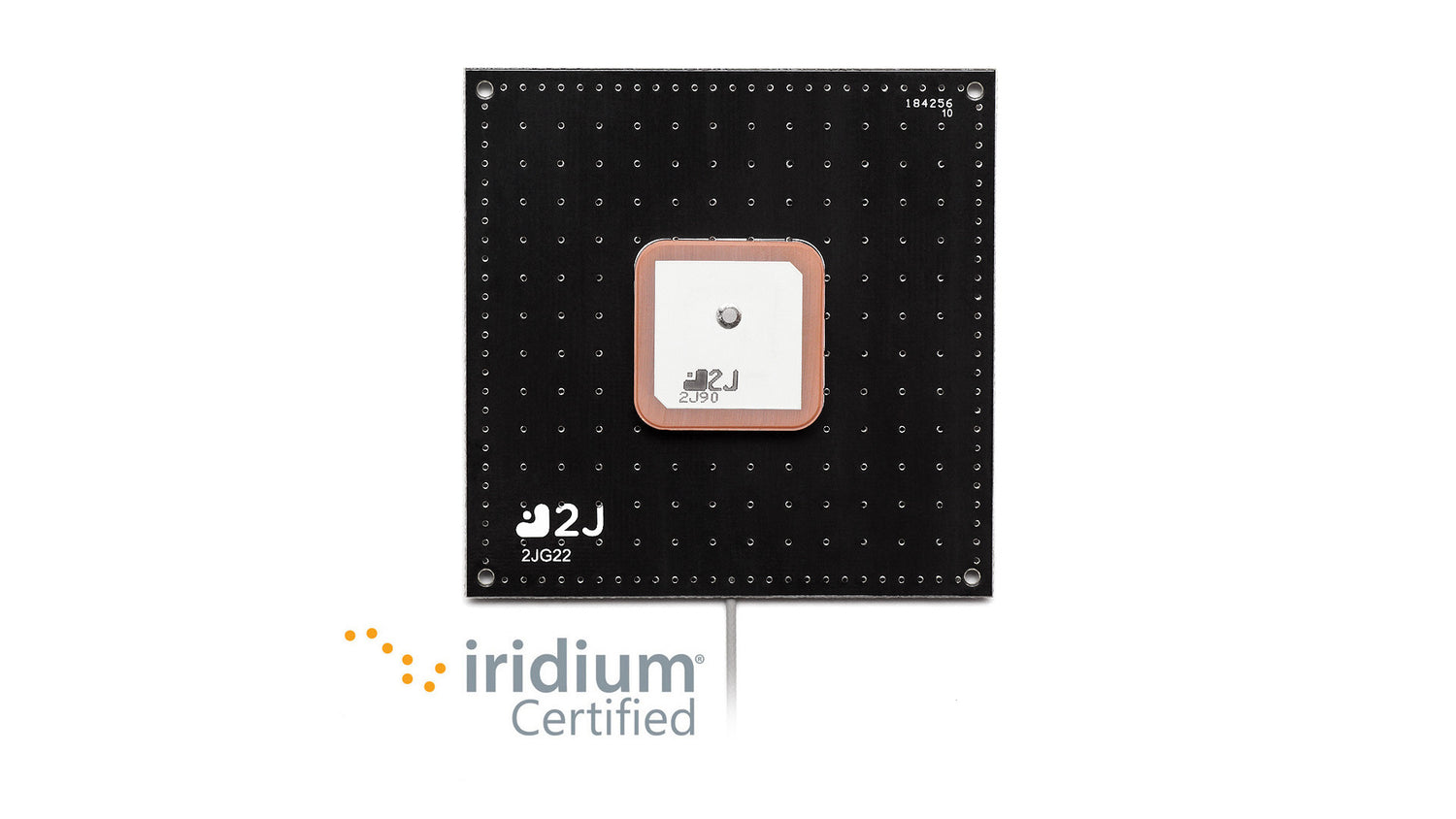

Diese von der Massefläche unabhängige passive Antenne wird für die Integration in PCB-Geräte empfohlen, die einen kurzen Abstand zwischen Empfänger und Antenne erfordern. Der 2JPO126Bz wird mit einem Standard-U.FL-Stecker, einem 100 mm langen 1,37 Mini-Koax-Kabel und einer Schraubbefestigung geliefert, die eine sichere Montage auf einer Vielzahl von Oberflächen ermöglicht. Mit flachen Abmessungen (70 x 70 x 7,1 mm), Unabhängigkeit von der Massefläche und effizientem Schraubbefestigungsmodul kann die Antenne einfach dort installiert werden, wo anspruchsvolle PCB-Designs erforderlich sind. Dieses Produkt wird RoHS-konform hergestellt und ist vollständig Iridium-zertifiziert.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Befestigung: Schraubbefestigungsmodul
Position: Intern
Typ: Einzel
Abmessungen: 70 × 70 × 7,1 mm
Konnektivität 1 - IRIDIUM
Standards: IRIDIUM
Frequenz: 1616-1627 MHz
Spitzenverstärkung (dBi): ~4,8
Effizienz (%): ~76,6
Impedanz (Ohm): 50
Axialverhältnis (dB): max. 3
Strahlungsmuster: Halbkugelförmig
Polarisation: RHCP
