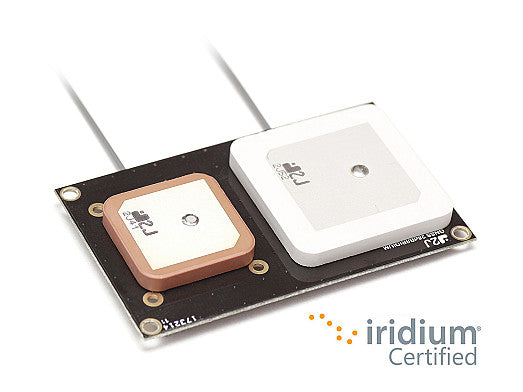

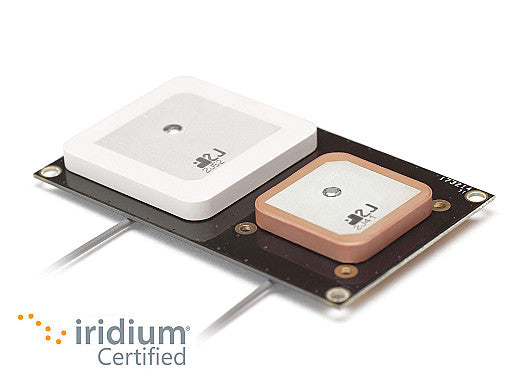

2JP0133BGF GNSS, Iridium Schraubmontage eingebettete Antenne U.FL 10cm

Name: 2JP0133BGF GNSS, Iridium Schraubmontage eingebettete Antenne U.FL 10cm
Brand: 2J
SKU: 2JP0133BGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte, doppelt integrierte Antenne bietet zuverlässige GNSS- und Iridium-Konnektivität für Anwendungen, bei denen externe Antennen nicht möglich sind. Ihr hemisphärisches Strahlungsmuster sorgt für eine gleichbleibende Leistung im Bereich von 1575 MHz bis 1627 MHz, was sie ideal für den Einsatz in Transport, Verteidigung, Landwirtschaft, Navigation und anderen anspruchsvollen Umgebungen macht. Die GNSS-Keramik-Aktivantenne liefert hohe Verstärkung und geringes Rauschen für präzise Positionsbestimmung, während die Iridium-Keramikantenne eine robuste globale Satellitenkommunikation bietet. Das flache, bodenflächenunabhängige Design ermöglicht eine flexible Installation in herausfordernden Leiterplattenlayouts und unter rauen Bedingungen.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
IRIDIUM

Stecker & Kabel

Steckertyp: U.FL
Kabellänge: 10 cm
Kabeltyp: 1,37 mm Mini-Koax

Installation / Umwelt

Der 2JP0133BGF bietet die Vorteile integrierter Antennen mit Größenreduzierung, Designflexibilität (anpassbar), Schutz vor Umwelteinflüssen, Langlebigkeit, Zuverlässigkeit und hoher Signalqualität. Das hochwertige Keramikgehäuse gewährleistet, dass der 2JCP0133BGF auch unter extremen Bedingungen mit Temperaturen zwischen -40 °C und +80 °C langlebig und geschützt bleibt. Mit flachen Abmessungen (74 x 45 x 8,8 mm), bodenflächenunabhängigem Design und effizienter Schraubbefestigung kann die Antenne einfach dort installiert werden, wo anspruchsvolle Leiterplattendesigns erforderlich sind. Dieses Produkt wird RoHS-konform hergestellt und ist vollständig Iridium-zertifiziert.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Standort: Intern
Befestigung: Schraubbefestigung Modul
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 74 x 45 x 8,8 mm

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 28 @ 2,7 V
Spannung (V): 1,5 – 3,6
Strom (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter

Konnektivität 2 - Iridium

Standards: IRIDIUM
Frequenz: 1616-1627 MHz
Passive Verstärkung (dBi): ~4,5
Effizienz (%): ~76
Impedanz (Ohm): 50
Axialverhältnis (dB): max. 3
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JP0133BGF","title":"GPS/GLONASS- und Iridium-Schraubbefestigung Eingebettete Dual-Antenne","mountingType":"Schraubbefestigung Modul","ipRating":null,"dimensions_mm":"74 x 45 x 8.8","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null},{"elementID":"Iridium","type":"Iridium","technologies":["Iridium"],"frequencies":[{"range_mhz":"1616-1627","returnLoss_db":"~-18.8","vswr":"~1.2:1","efficiency_percent":"~76","peakGain_dbi":"~4.5","averageGain_db":"~-1.1"}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"U.FL","cableType":"1.37 mm Mini-Koax","cableLength_mm":100},{"elementIDRef":"Iridium","type":"U.FL","cableType":"1.37 mm Mini-Koax","cableLength_mm":100}]}
