2J  |  Artikelnummer: 2JP0175BGF

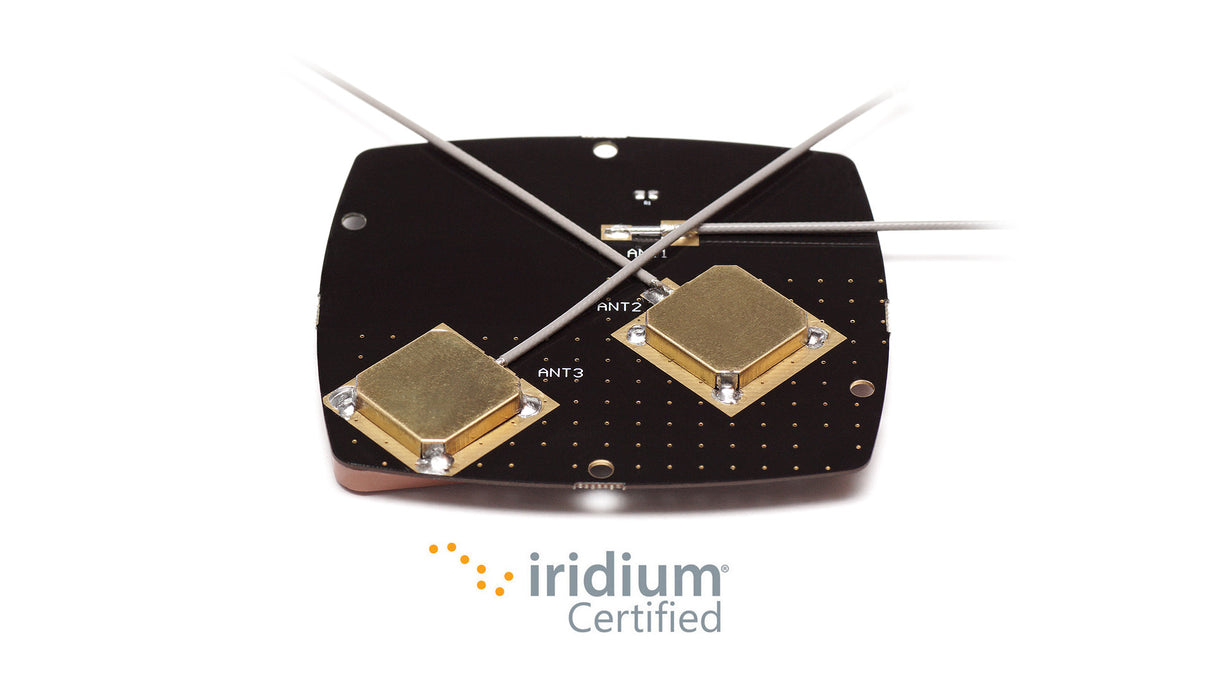

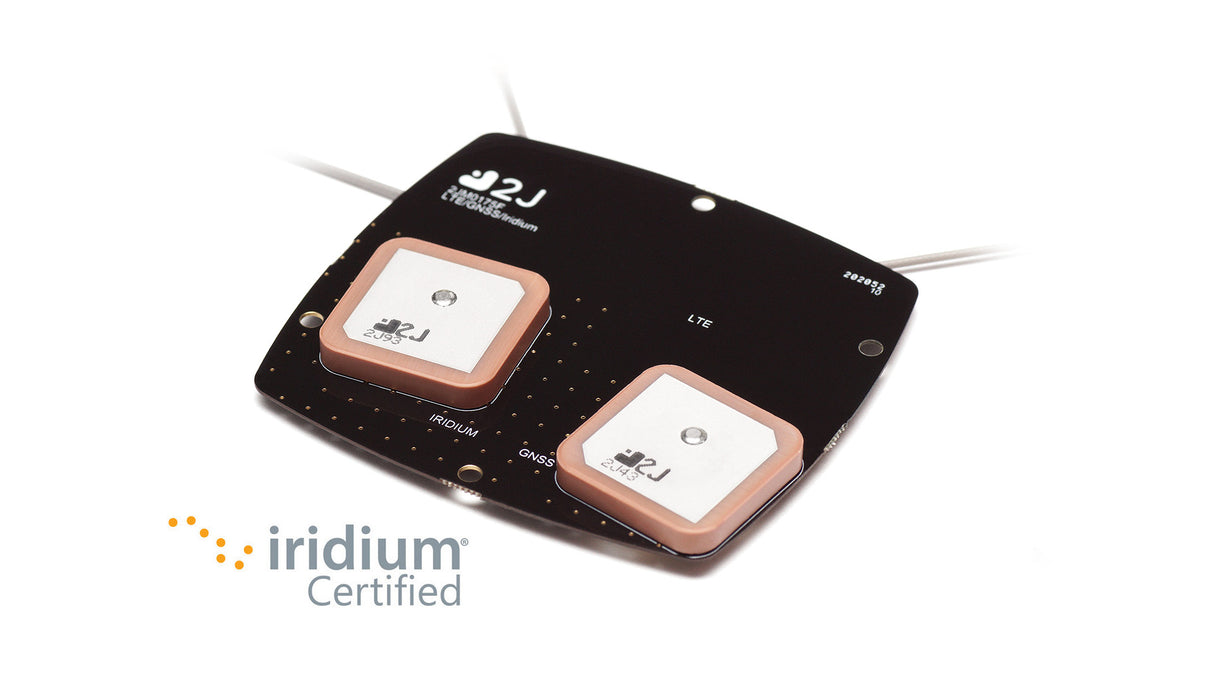

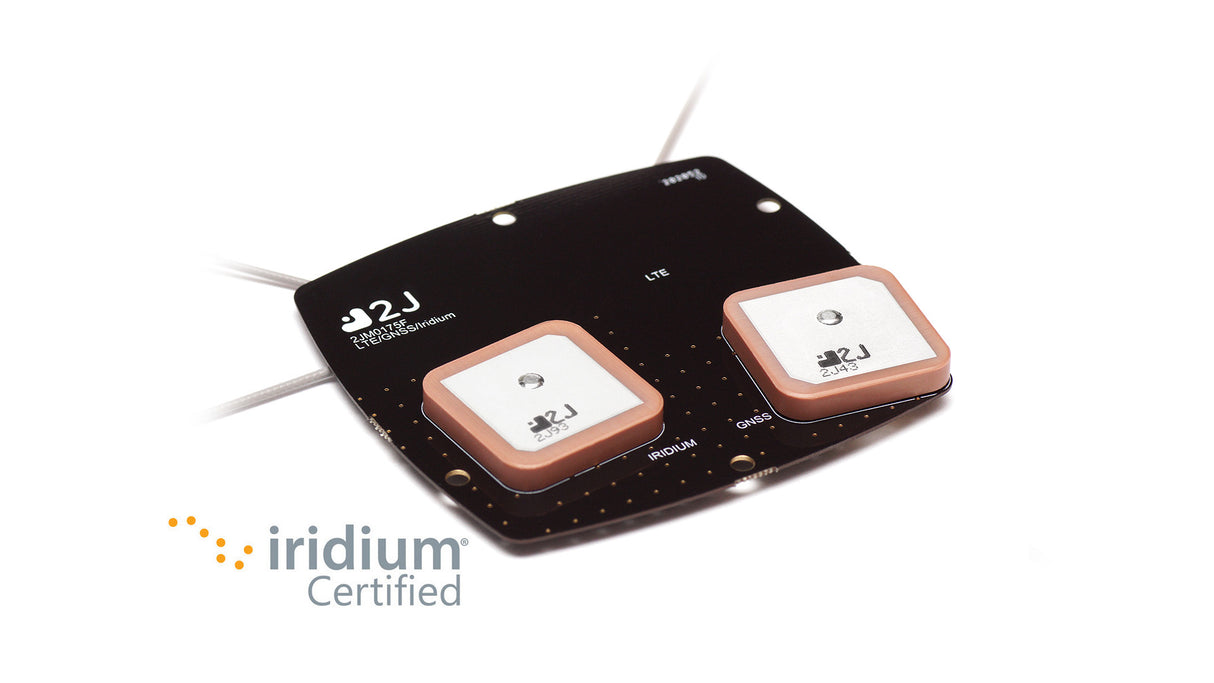

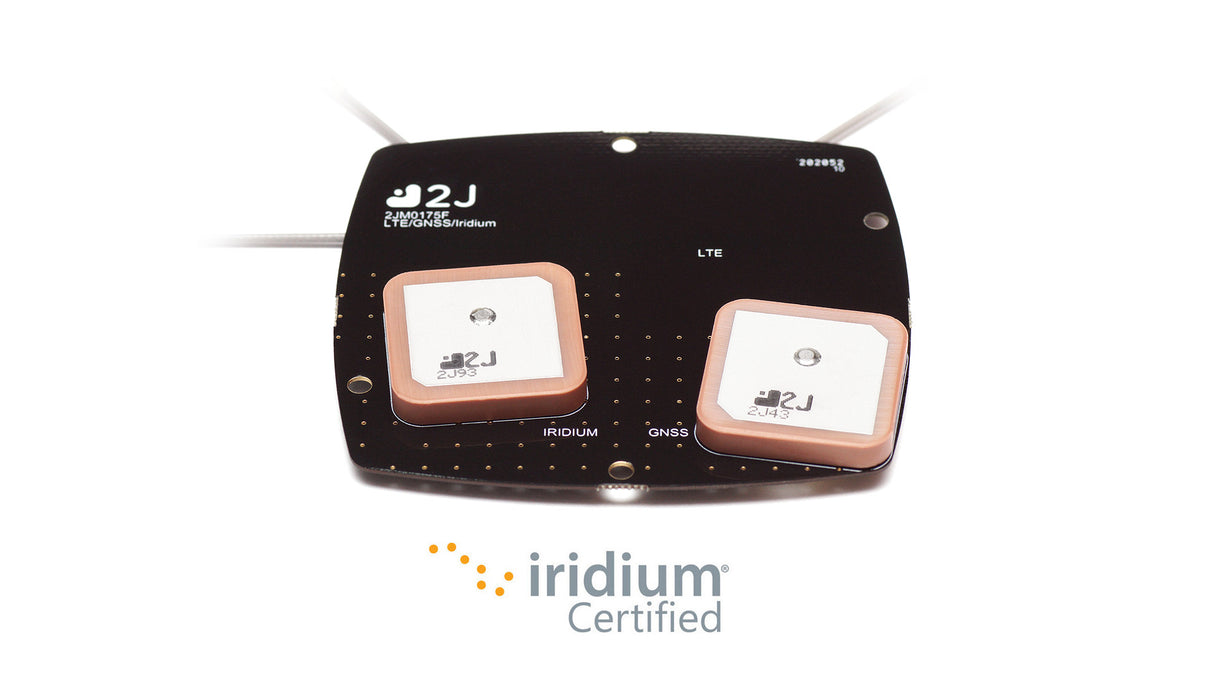

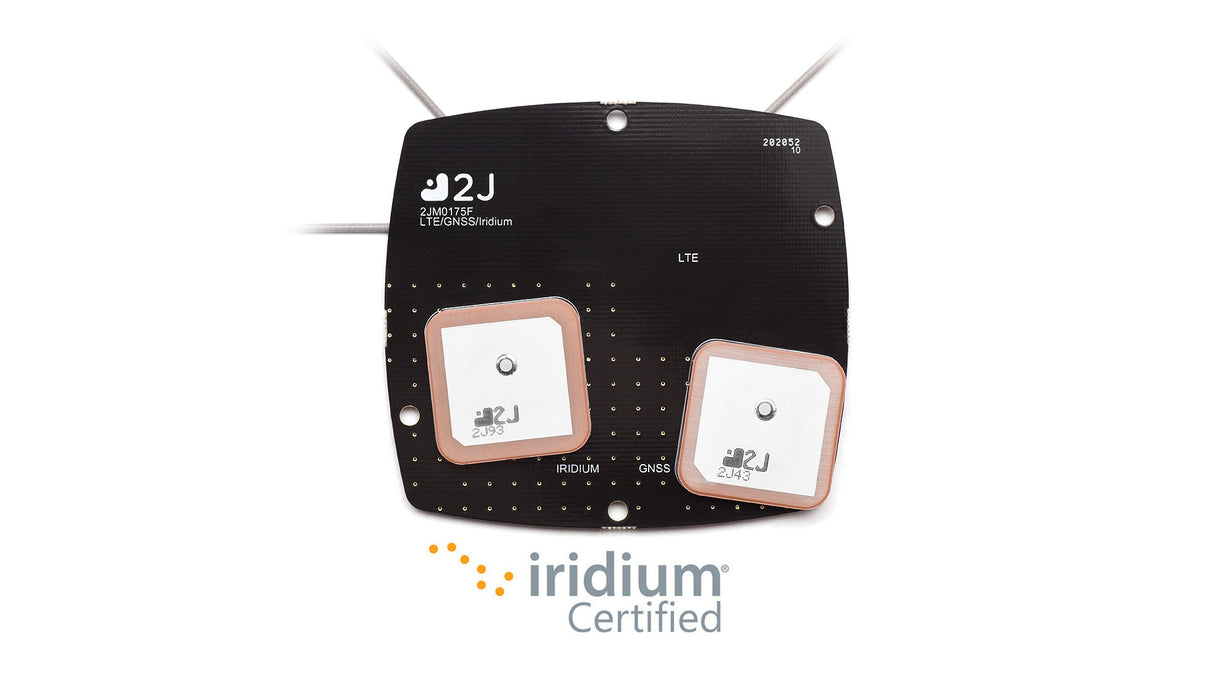

2JP0175BGF 4G/LTE, GNSS, Iridium eingebettete Schraubmontage Antenne 3-in-1 SMA-M 20cm

Versand wird beim Checkout berechnet.

Hersteller / (EU) Verantwortliche Person

Hersteller
2J Antennas, s.r.o.
Stefanikova 61, Bardejov, 08501, Slowakei
sales@2j-antennas.com
+421 (54) 488-0311

Beschreibung

Diese kompakte 3-in-1 Embedded-Antenne bietet Hochleistungs-Konnektivität für Mobilfunk (4G/LTE, 3G, 2G), GNSS (GPS, QZSS, Galileo, GLONASS) und Iridium-Satellitenanwendungen. Ihr bodenflächenunabhängiges Design ermöglicht eine flexible Installation in Innenräumen und macht sie ideal für Tracking-, Navigations- und globale Kommunikationsgeräte in den Bereichen Industrie, Automobil, Marine und Luftfahrt. Die Antenne liefert zuverlässige Signalstärke, verbesserte Genauigkeit und robuste globale Abdeckung für missionskritische Anwendungen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
IRIDIUM

Connector & Cable

  • Connector Type: SMA-M
  • Cable Length: 20cm

Installation / Environmental

Embedded-Antenne ist für interne Anwendungen geeignet. Mit bodenflächenunabhängiger Bauweise ist diese Antenne einfach zu installieren und unterliegt minimalen Standortbeschränkungen. Alle drei Kabel der 2JP0175BGF-Antenne verfügen über einen SMA-Male-Standardstecker und sind mit einer Standardkabellänge von 200 mm ausgestattet. Die 2JP0175BGF ist vollständig anpassbar und bietet andere Steckertypen, Kabellängen und Kabeltypen an. Die 2JP0175BGF wird RoHS-konform hergestellt.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Mobilfunktechnologien: 4G/LTE
Standort: Intern
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.1:1, ~2.7:1, ~1.3:1
Effizienz (%): ~45.9, ~50.3, ~64.1
Spitzenverstärkung (dBi): ~2.7, ~5.1, ~5.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS (GPS/GLONASS)

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 – 3.6
Strom (mA): 9 @ 2.7 V
Leistungsaufnahme (mW): 24.3 @ 2.7V

Konnektivität 3 - Iridium

Standards: IRIDIUM
Frequenz: 1616-1627 MHz
Spitzenverstärkung (dBic): ~5.2
Effizienz (%): ~68.1
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{ "model": "2JP0175BGF", "title": "4G LTE/3G/2G, GPS/GLONASS/Galileo, Iridium Certified Embedded Antenna", "mountingType": "Screw Mount", "ipRating": null, "dimensions_mm": "75 × 69 × 8.4", "elements": [ { "elementID": "Cellular", "type": "Cellular", "technologies": [ "4G LTE", "3G", "2G" ], "frequencies": [ { "range_mhz": "698-960", "returnLoss_db": "~-9.3", "vswr": "~2.1:1", "efficiency_percent": "~45.9", "peakGain_dbi": "~2.7", "averageGain_db": "~-3.8" }, { "range_mhz": "1710-2170", "returnLoss_db": "~-6.8", "vswr": "~2.7:1", "efficiency_percent": "~50.3", "peakGain_dbi": "~5.1", "averageGain_db": "~-3.2" }, { "range_mhz": "2500-2700", "returnLoss_db": "~-19.9", "vswr": "~1.3:1", "efficiency_percent": "~64.1", "peakGain_dbi": "~5.3", "averageGain_db": "~-1.9" } ], "polarization": "Linear", "radiationPattern": "Omni-Directional", "impedance_ohms": 50, "maxInputPower_w": 25 }, { "elementID": "GNSS", "type": "GNSS", "technologies": [ "GPS", "QZSS", "Galileo", "GLONASS" ], "frequencies": [ { "range_mhz": "1575.42", "returnLoss_db": "≤-15.0", "vswr": "≤1.4:1", "efficiency_percent": null, "peakGain_dbi": "~28", "averageGain_db": null }, { "range_mhz": "1598-1606", "returnLoss_db": "≤-15.0", "vswr": "≤1.4:1", "efficiency_percent": null, "peakGain_dbi": "~28", "averageGain_db": null } ], "polarization": "RHCP", "radiationPattern": "Hemispherical", "impedance_ohms": 50, "maxInputPower_w": null }, { "elementID": "Iridium", "type": "Iridium", "technologies": [ "Iridium" ], "frequencies": [ { "range_mhz": "1616-1627", "returnLoss_db": "~-12.5", "vswr": "~1.6:1", "efficiency_percent": "~68.1", "peakGain_dbi": "~5.2", "averageGain_db": "~-1.8" } ], "polarization": "RHCP", "radiationPattern": "Hemispherical", "impedance_ohms": 50, "maxInputPower_w": null } ], "connectors": [ { "elementIDRef": "Cellular", "type": "SMA-Male", "cableType": "MC137", "cableLength_mm": 200 }, { "elementIDRef": "GNSS", "type": "SMA-Male", "cableType": "MC137", "cableLength_mm": 200 }, { "elementIDRef": "Iridium", "type": "SMA-Male", "cableType": "MC137", "cableLength_mm": 200 } ] }
