Beschreibung

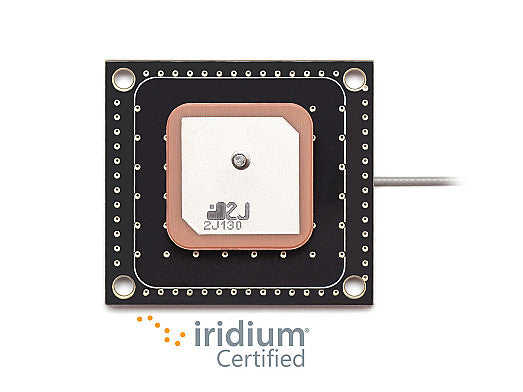

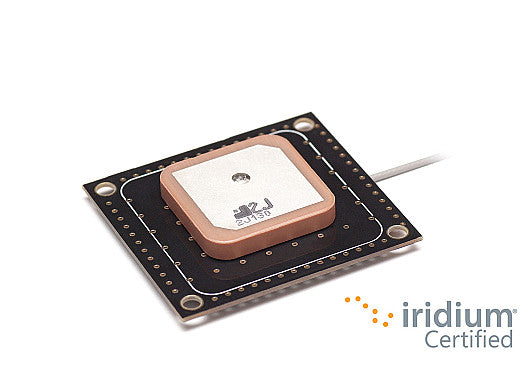

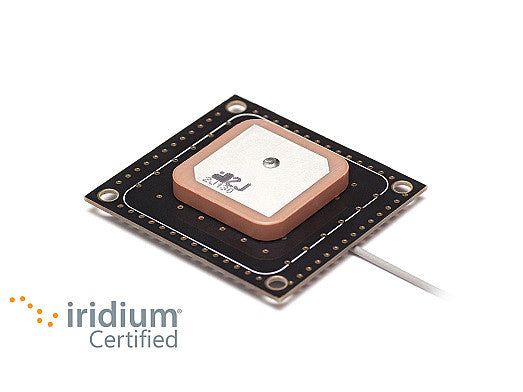

Diese kompakte Hochleistungsantenne ist für zuverlässige Navigation und globale Satellitenkommunikation konzipiert. Mit einem flachen Keramikdesign und Einzel-Feed-Technologie bietet sie eine ausgezeichnete Signalstärke für GNSS- und Iridium-Netzwerke. Die Antenne ist ideal für Anwendungen, die hohe Präzision und weltweite Abdeckung erfordern, wie Navigation, Satellitenkommunikation, Embedded-Systeme, Automobilbereich, Notfallkommunikation, Tracking, Industrieanlagen und IoT-Geräte. Ihre Unabhängigkeit von der Massefläche und das miniaturisierte Format machen sie geeignet für die PCB-Integration und Installationen in platzbeschränkten Umgebungen.
Konnektivitäten
GPS/QZSS/Galileo/L1-IRIDIUM
Stecker & Kabel
- Steckertyp: U.FL
- Kabellänge: 10 cm
- Kabeltyp: 1,13 mm Mini-Koax
Installation / Umwelt

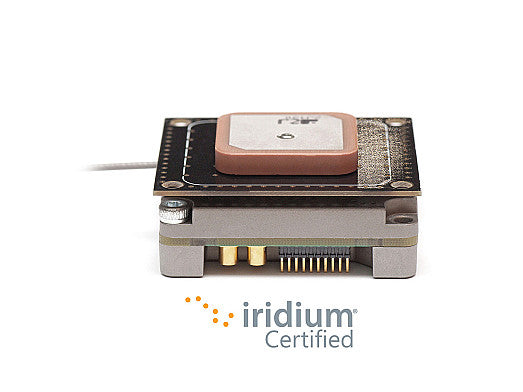

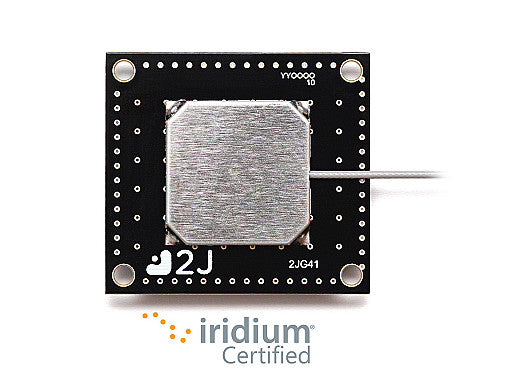

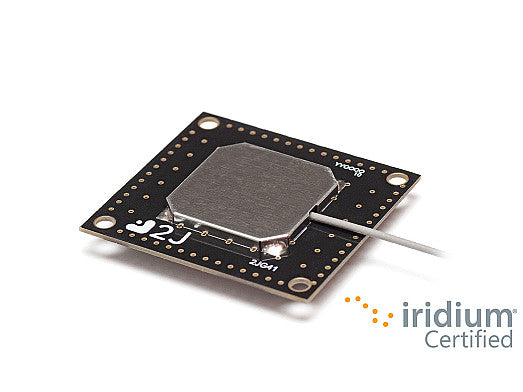

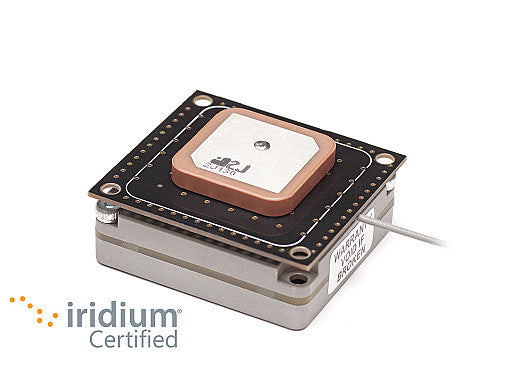

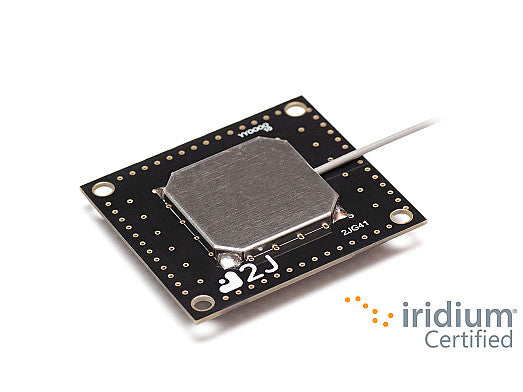

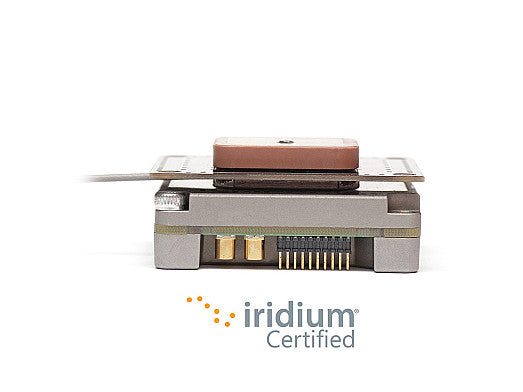

Der 2JP0434B wird mit einem standardmäßigen U.FL-Stecker, einem 1,13 mm Mini-Koax-Kabel mit 100 mm Länge und einer Buchse mit Schraubbefestigung am Iridium-Modul geliefert. Alle Kabel sind vollständig anpassbar, indem zusätzliche Steckertypen, Kabellängen und Kabeltypen angeboten werden. Diese interne Antenne ist unabhängig von der Massefläche, was sie besonders geeignet für die PCB-Geräteintegration macht. Diese kompakte Schraubbefestigungsantenne ist einfach in Bereichen mit wenig Platz und geringem Abstand zwischen Empfänger und Antenne zu installieren. Die Antenne arbeitet in Temperaturbereichen von -40 °C bis +85 °C und hält auch extremen Umweltbedingungen stand. Der 2JP0434B wird ohne gefährliche Materialien hergestellt und ist sowohl REACH- als auch RoHS-konform.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Montage: Schraubbefestigung Modul
Ort: Intern
Typ: Einzel
Abmessungen: 46 × 42 × 7,8 mm
Konnektivität 1 - GPS/QZSS/Galileo/L1-IRIDIUM
Standards: GPS/QZSS/Galileo-IRIDIUM
Frequenz: 1575,42, 1616-1627 MHz
Spitzengewinn (dBi): ~2,5, ~2,6
Effizienz (%): ~66,6, ~65,9
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Polarisation: RHCP
