2J | Artikelnummer: 2JP0524P

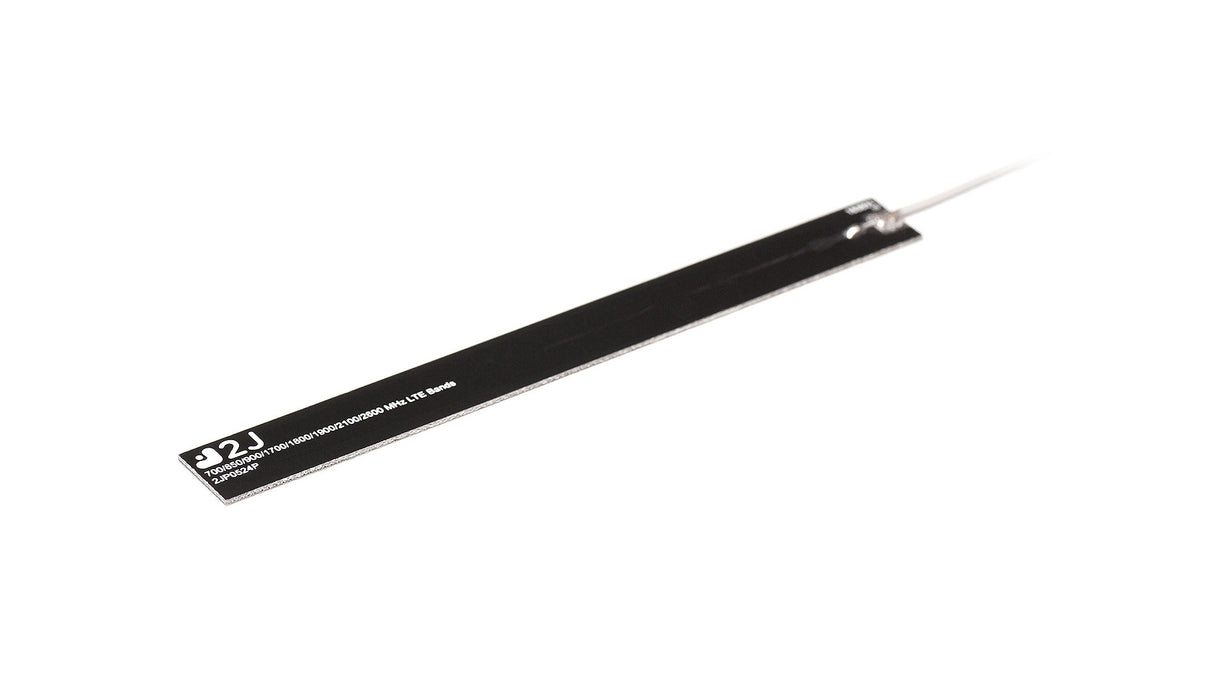

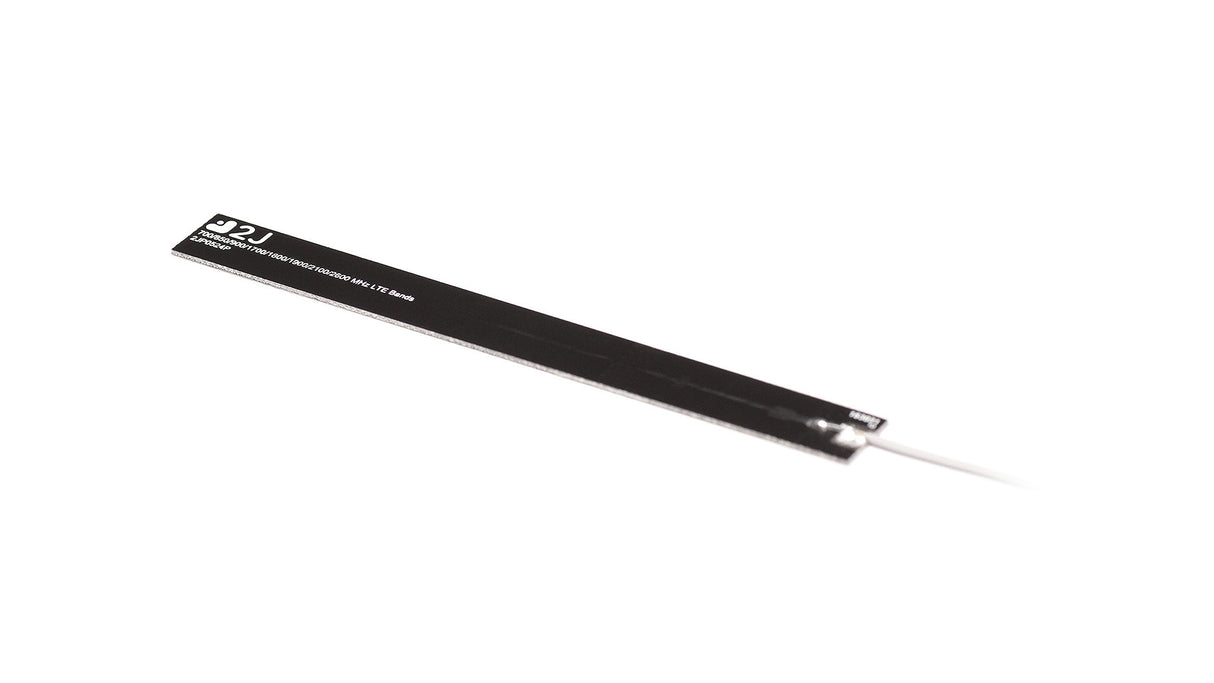

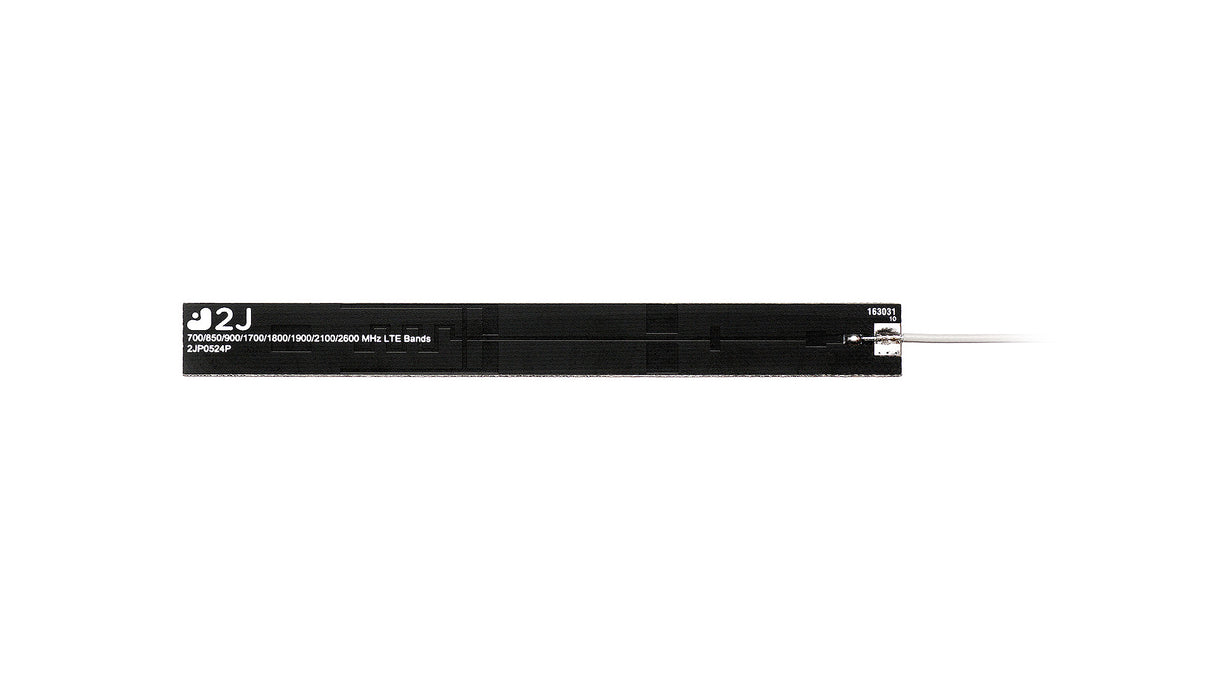

2JP0524P 4G/LTE Klebehalter starre interne Antenne

Name: 2JP0524P 4G/LTE Klebehalter starre interne Antenne
Brand: 2J
SKU: 2JP0524P
Price: 4.4 EUR
Availability: InStock

€4,40

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke starre interne Antenne ist für zuverlässige 4G LTE-, 3G- und 2G-Konnektivität über einen weiten Frequenzbereich ausgelegt. Ihr bodenflächenunabhängiges Design und die selbstklebende Klebemontage machen sie ideal für die nahtlose Integration in kompakte Geräte und eingebettete Anwendungen. Die Antenne eignet sich für den Einsatz in Unterhaltungselektronik, Robotik, IoT-Geräten, Asset-Tracking und mehr und bietet stabile drahtlose Leistung in anspruchsvollen Umgebungen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 4G/LTE
Standort: Intern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage starr
Typ: Einzel
Abmessungen: 126 x 13,6 x 0,8 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,9:1, ~1,6:1, ~1,4:1
Effizienz (%): ~50, ~53, ~60
Spitzenverstärkung (dBi): ~0,8, ~2,2, ~2,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JP0524P","title":"4G LTE/3G/2G Hochleistungs-Rigide Eingebettete Antenne","mountingType":"Klebemontage","ipRating":null,"dimensions_mm":"126 x 13.6 x 0.8","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-11.3","vswr":"~1.9:1","efficiency_percent":"~50","peakGain_dbi":"~0.8","averageGain_db":"~-3.0"},{"range_mhz":"1710-2170","returnLoss_db":"~-12.8","vswr":"~1.6:1","efficiency_percent":"~53","peakGain_dbi":"~2.2","averageGain_db":"~-2.8"},{"range_mhz":"2500-2700","returnLoss_db":"~-15.1","vswr":"~1.4:1","efficiency_percent":"~60","peakGain_dbi":"~2.0","averageGain_db":"~-2.2"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"U.FL","cableType":"1.37mm Mini-Coax","cableLength_mm":150}]}
