2J | Artikelnummer: 2JP2224P-SP

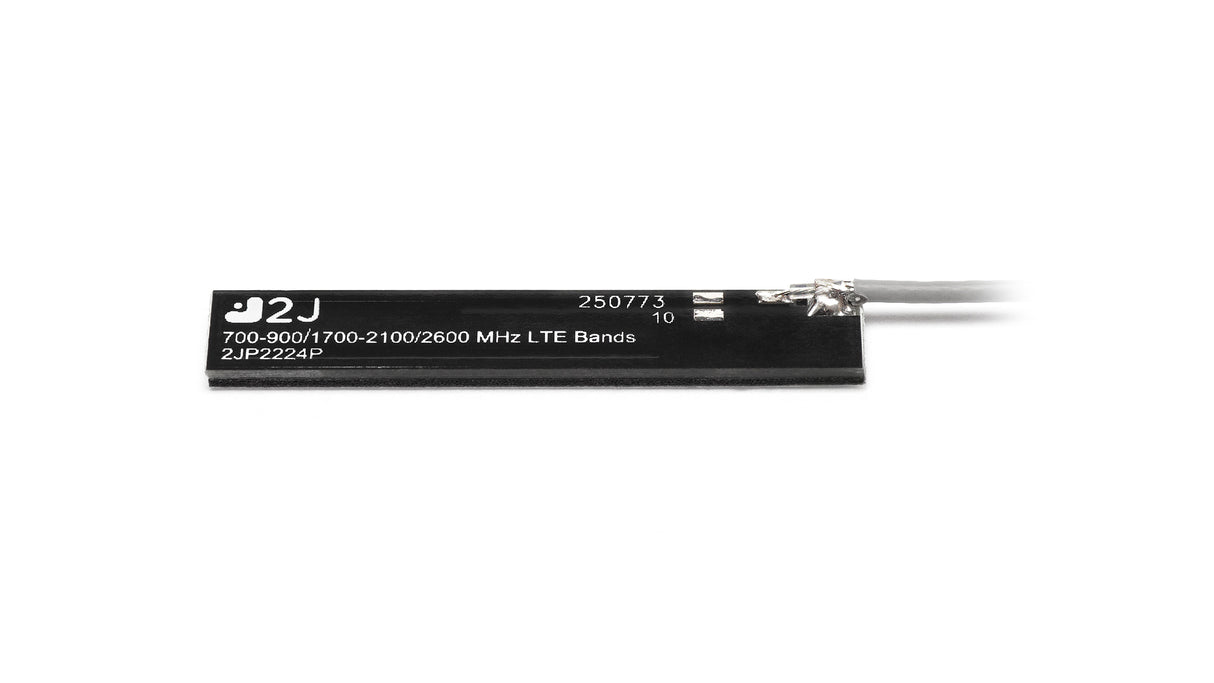

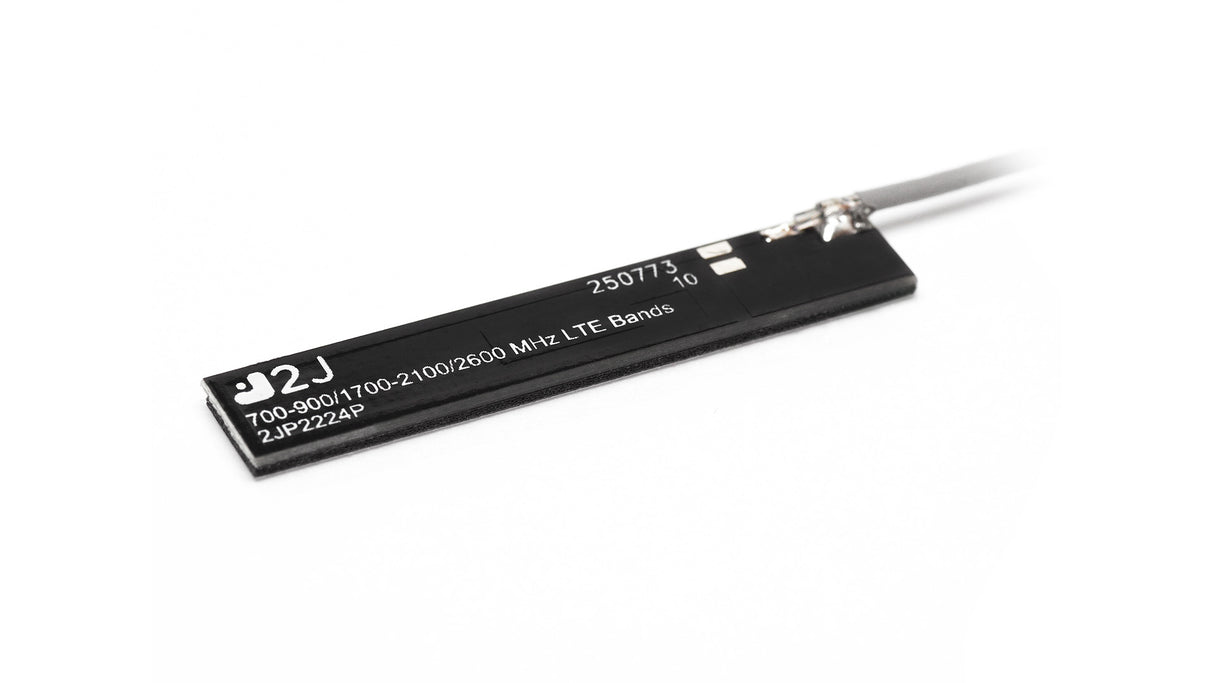

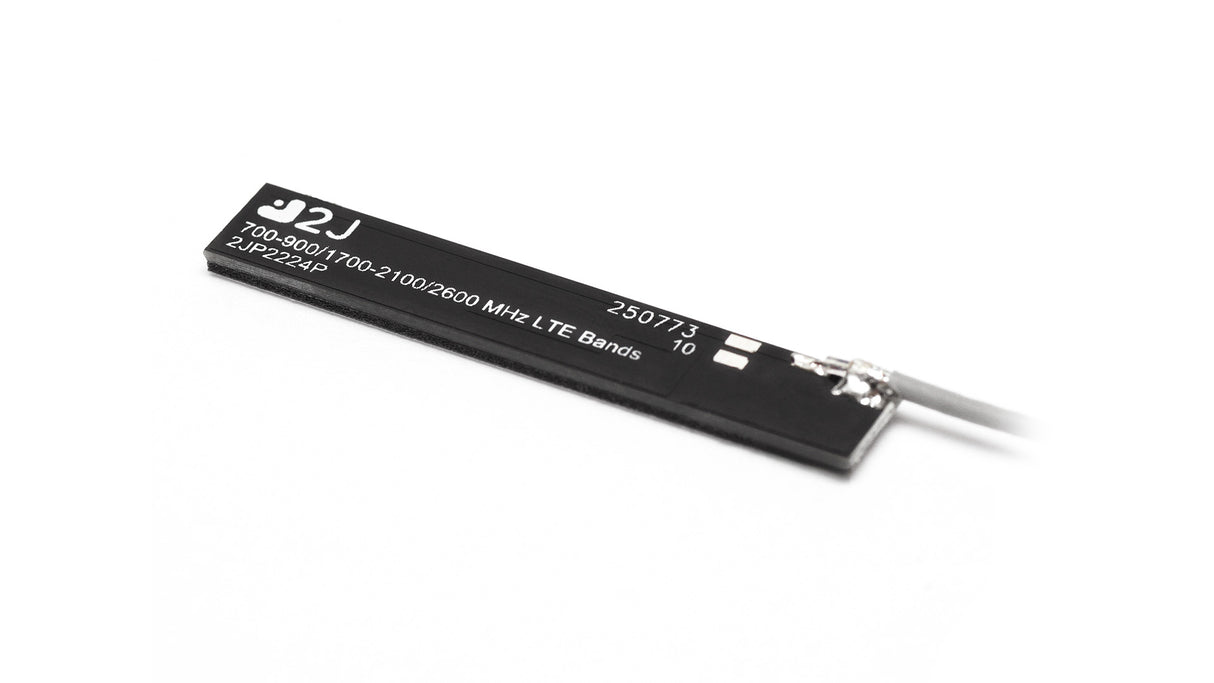

2JP2224P-SP 4G/LTE Klebehalterung starre Antenne anpassbar

Name: 2JP2224P-SP 4G/LTE Klebehalterung starre Antenne anpassbar
Brand: 2J
SKU: 2JP2224P-SP
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke starre Antenne ist für zuverlässige 4G LTE-, 3G- und 2G-Konnektivität über einen weiten Frequenzbereich ausgelegt. Ihr kompaktes, bodenflächenunabhängiges Design und die selbstklebende Klebemontage machen sie ideal für die Integration in verschiedene interne Anwendungen, einschließlich Unterhaltungselektronik, Robotik, Wearables und IoT-Geräte. Die Antenne unterstützt ein breites Spektrum an Mobilfunkbändern, gewährleistet die Kompatibilität mit globalen Netzwerken und bietet eine robuste Signalqualität für missionskritische Kommunikation, Asset-Tracking und intelligente Geräte.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage starr
Ort: Intern
Typ: Einzel
Mobilfunktechnologien: 4G/LTE, 3G, 2G
Abmessungen: 40,0 × 7,0 × 2,0 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~3,1:1, ~3,1:1, ~2,9:1
Effizienz (%): ~30,8, ~41,1, ~49,5
Spitzenverstärkung (dBi): ~-1,8, ~1,3, ~1,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JP2224P-SP","title":"4G LTE/3G/2G Hochleistungsstarre anpassbare Antenne","mountingType":"Klebemontage","ipRating":null,"dimensions_mm":"40 x 7 x 2.0","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.3","vswr":"~3.1:1","efficiency_percent":"~30.8","peakGain_dbi":"~-1.8","averageGain_db":"~-5.3"},{"range_mhz":"1710-2170","returnLoss_db":"~-6.3","vswr":"~3.1:1","efficiency_percent":"~41.1","peakGain_dbi":"~1.3","averageGain_db":"~-3.9"},{"range_mhz":"2500-2700","returnLoss_db":"~-6.7","vswr":"~2.9:1","efficiency_percent":"~49.5","peakGain_dbi":"~1.2","averageGain_db":"~-3.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"U.FL","cableType":"1.37mm Mini-Coax","cableLength_mm":150}]}
