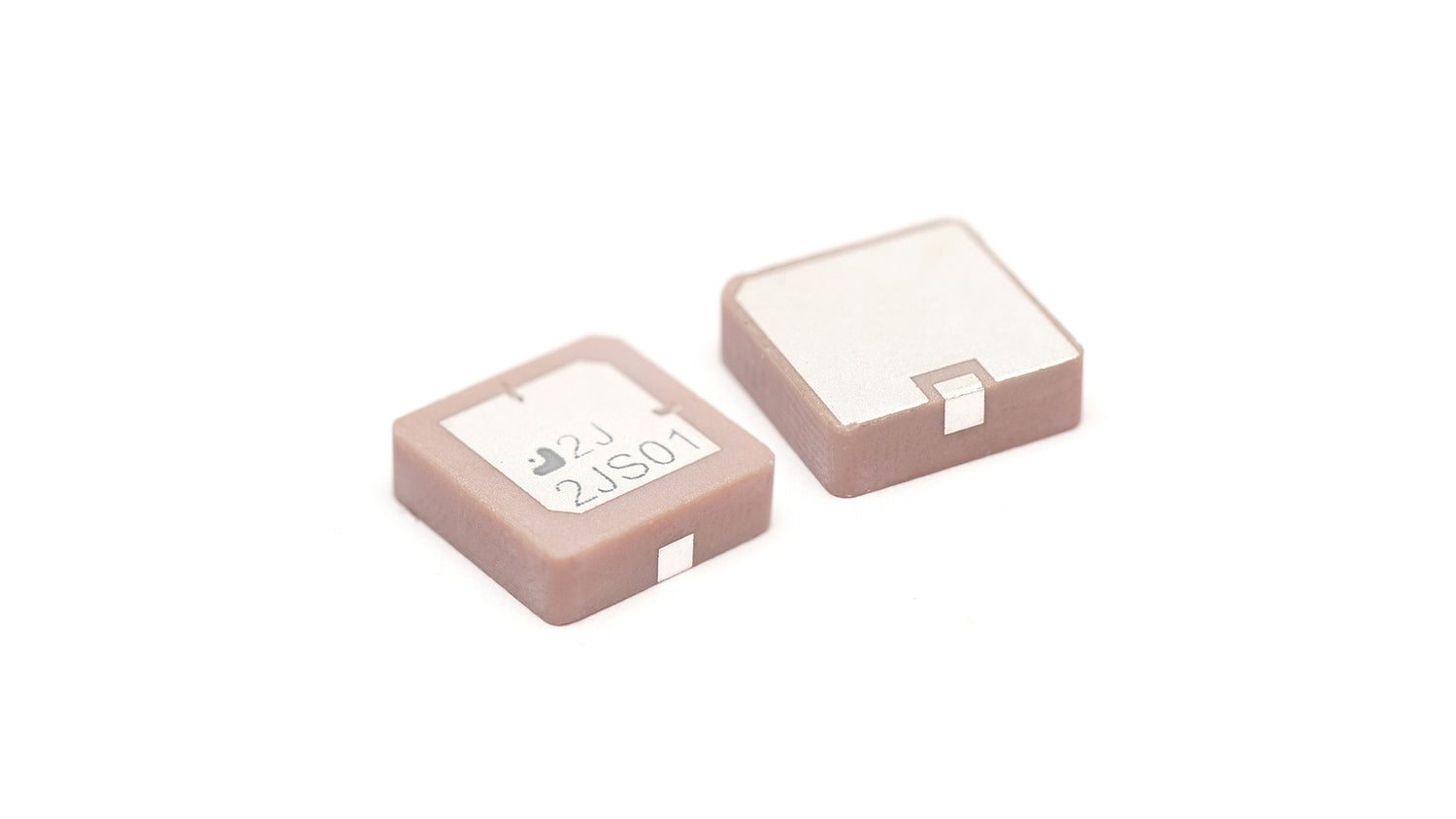

2JS01 GNSS Oberflächenmontage Keramikantenne

Diese kompakte Keramikantenne zur Oberflächenmontage ist für hochpräzise globale Navigation ausgelegt und unterstützt die Standards GPS, GLONASS, QZSS und Galileo. Ihre kleine Bauform von 13x13x4 mm und das hemisphärische Strahlungsmuster machen sie ideal für die Integration in Tracking- und Kartierungsgeräte, Industrieanlagen, Marine-, Automobil- und Navigationssysteme. Die Antenne ist auf die Erdungsebene angewiesen und für eine einfache Integration konzipiert, bietet zuverlässige Leistung auch in anspruchsvollen Umgebungen. Sie wird in Tape-&-Reel-Verpackung für die automatisierte Montage geliefert und ist RoHS-konform.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Installation / Umwelt

Der energiesparende, kompakte und auf die Erdungsebene angewiesene J2S01 kann leicht in einer Mindestfläche von 70x70 mm integriert werden. Der 2JS01 ist mit einem robusten Keramikgehäuse ausgestattet und bietet Schutz unter extremen Umweltbedingungen von -40°C bis +80°C. Der globale Zugriff auf mehrere Satelliten verbessert die Genauigkeit, Redundanz und gewährleistet konstante Konnektivitäten in ländlichen oder stark frequentierten städtischen Umgebungen. Der 2JS01 wird mit Blick auf schnelle Fertigungsanforderungen geliefert und ist für Automatisierungs-Pick-and-Place-Maschinen in Tap-&-Reel-Verpackung erhältlich. Diese Antenne ist RoHS-konform.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne Technologien: SMT Patch Embedded, Passive Keramik
Ort: Intern
Montage: Oberflächenmontage Keramik
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,5, ~3,5
Effizienz (%): ~58,9, ~58,3
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
