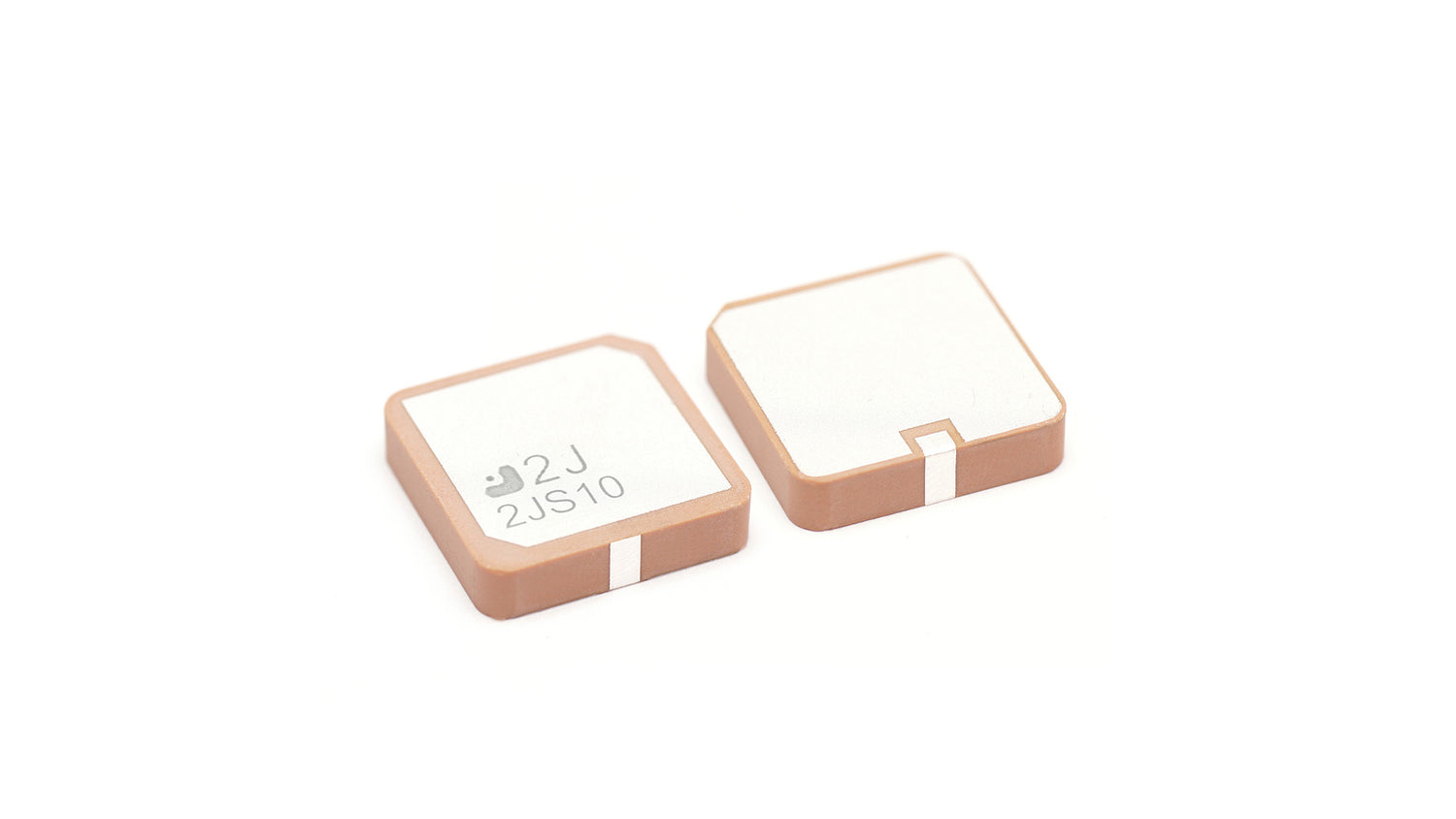

2JS10 GNSS Oberflächenmontage Keramikantenne

Diese kompakte Keramikantenne zur Oberflächenmontage ist für hochpräzise globale Navigationsanwendungen konzipiert und unterstützt die Standards GPS, GLONASS, QZSS und Galileo. Ihr hemisphärisches Strahlungsmuster und die hohe Effizienz machen sie ideal für Tracking, Kartierung, Industrieanlagen, Marine-, Luftfahrt- und Automobilnavigationssysteme. Das robuste Keramikgehäuse gewährleistet zuverlässige Leistung unter extremen Bedingungen, während das auf die Grundfläche angewiesene Design eine einfache Integration in kompakte Geräte ermöglicht. Die Antenne wird in Tape-&-Reel-Verpackung für die automatisierte Montage geliefert und ist RoHS-konform.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Installation / Umwelt

Der energiesparende, kompakte und auf die Grundfläche angewiesene J2S10 kann leicht in einer Mindestfläche von 70x70mm integriert werden. Der 2JS10 ist mit einem robusten Keramikgehäuse ausgestattet und bietet Schutz unter extremen Umweltbedingungen von -40 °C bis +80 °C. Der globale Zugriff auf mehrere Satelliten verbessert die Genauigkeit, Redundanz und gewährleistet konstante Konnektivitäten in ländlichen oder stark frequentierten städtischen Umgebungen. Der 2JS10 wird mit Blick auf schnelle Fertigungsanforderungen geliefert und ist für Automatisierungs-Pick-and-Place-Maschinen in Tap-&-Reel-Verpackung erhältlich. Diese Antenne ist RoHS-konform.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Oberflächenmontage Keramik
Standort: Intern
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~4,3, ~4,4
Effizienz (%): ~76,4, ~74,4
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
