Beschreibung

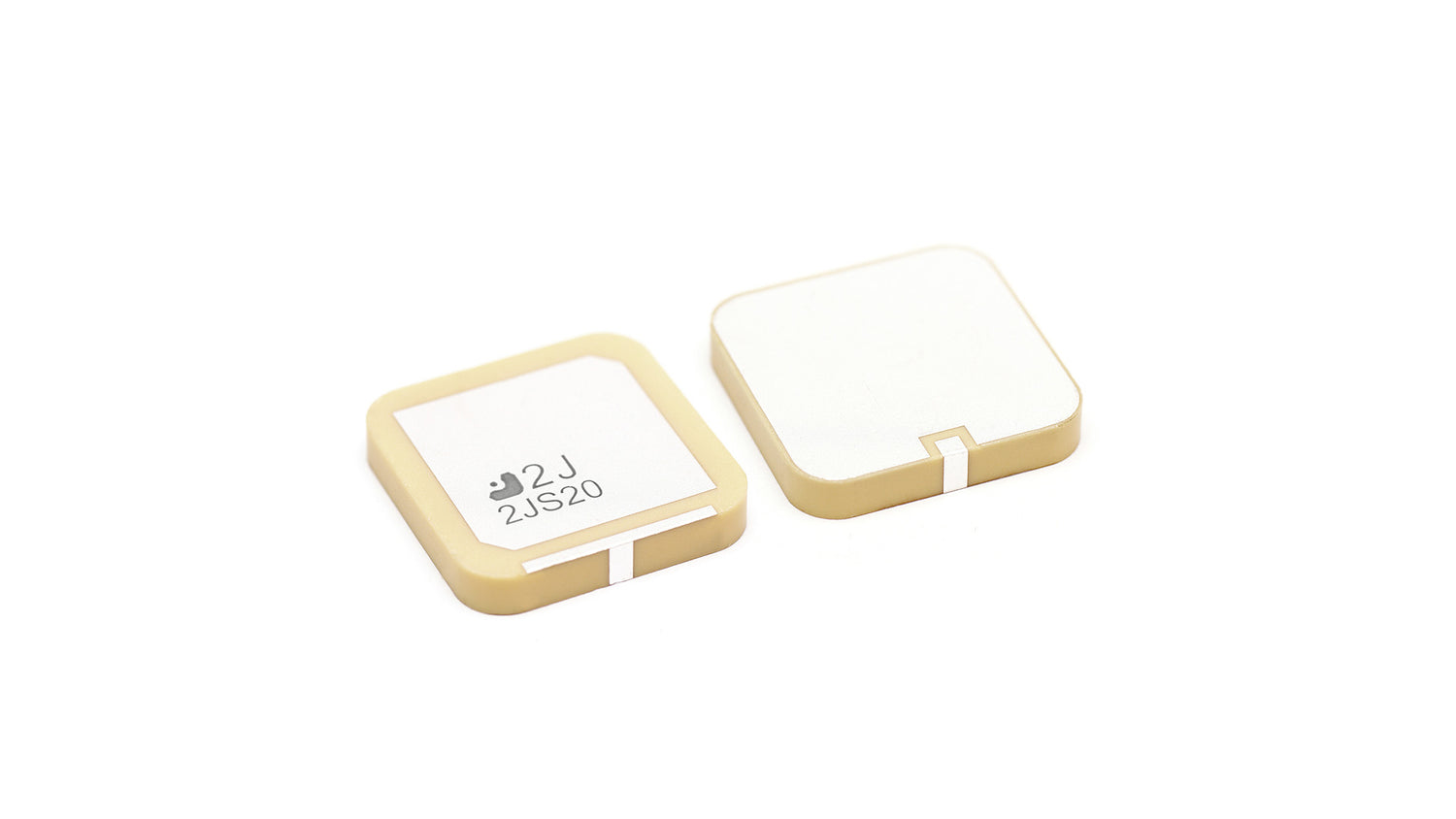

Diese kompakte keramische Oberflächenantenne ist für hochpräzise globale Navigationsanwendungen entwickelt worden. Sie unterstützt die Standards GPS, GLONASS, QZSS und Galileo und bietet zuverlässige Leistung mit einem hemisphärischen Strahlungsmuster und hoher Effizienz. Ihre kleine Bauform und die Abhängigkeit von der Massefläche machen sie ideal für die Integration in platzbeschränkte Geräte, während das robuste Keramikgehäuse Langlebigkeit in extremen Umgebungen gewährleistet. Typische Anwendungsbereiche sind Tracking- und Kartierungsgeräte, Industrieanlagen, maritime und Luftnavigation sowie Automobilanwendungen.
Konnektivitäten
GPS/GLO/QZSS/Galileo/L1
Installation / Umwelt
Der energiesparende, kompakte und masseflächenabhängige 2JS20 kann problemlos in einem Mindestbereich von 70x70 mm integriert werden. Der 2JS20 ist mit einem langlebigen Keramikgehäuse ausgestattet und bietet Schutz unter extremen Umweltbedingungen von -40 °C bis +80 °C. Der globale Zugriff auf mehrere Satelliten verbessert die Genauigkeit, sorgt für Redundanz und gewährleistet konstante Konnektivität in ländlichen oder stark frequentierten städtischen Gebieten. Der 2JS20 wird mit Blick auf schnelle Fertigungsprozesse geliefert und ist für Automatisierungs-Pick-and-Place-Maschinen in Tap-&-Reel-Verpackung erhältlich. Diese Antenne ist RoHS-konform.
- Typische Anwendungen: Tracking-/Kartierungsgeräte, Industrieanlagen, Seeschiffe, Luftnavigation, Automobile/Transport
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: SMT Patch Embedded
Position: Intern
Montage: Oberflächenmontage Keramik
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 × 25 × 4 mm
Konnektivität 1 - GNSS
Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~4,6, ~4,7
Effizienz (%): ~84,2, ~80,9
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
