Beschreibung

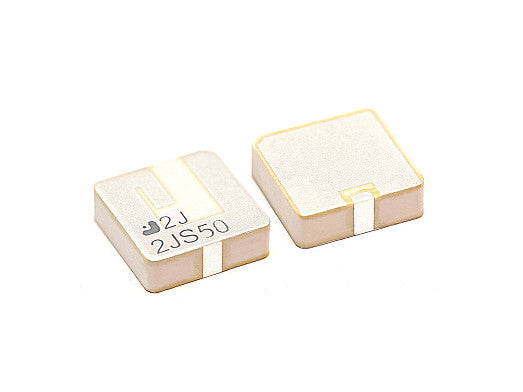

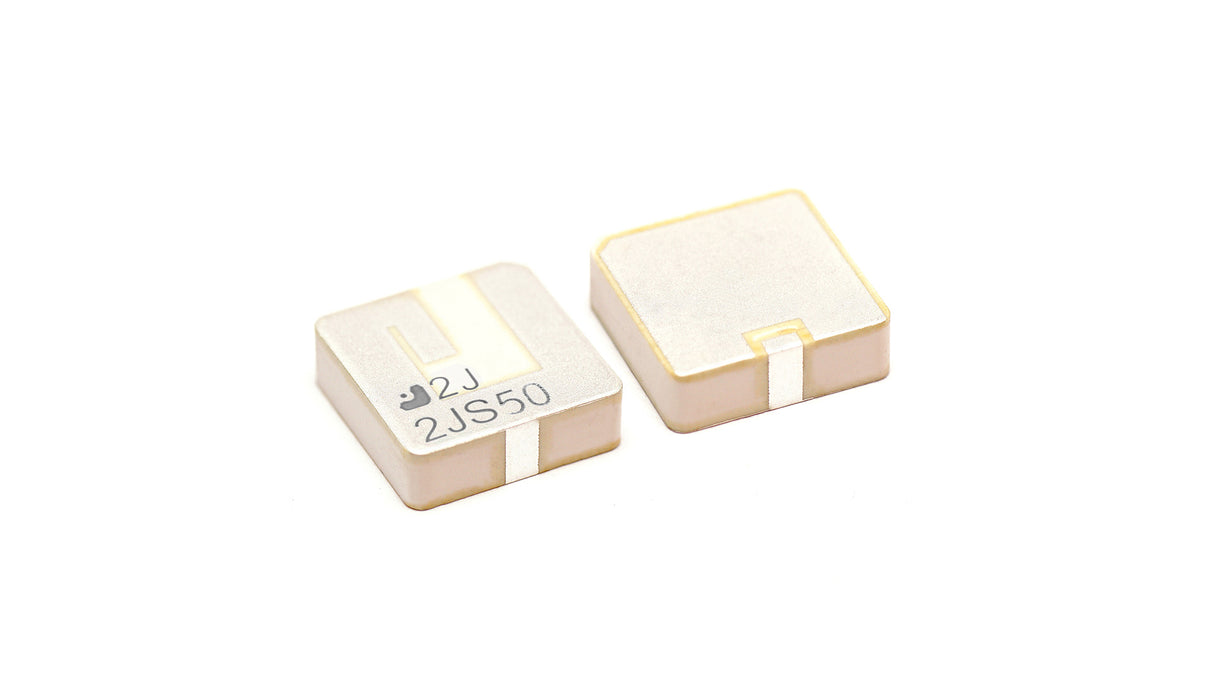

Diese kompakte halbkugelförmige Antenne ist für Hochleistungsanwendungen im 5,0-GHz-ISM-Band konzipiert und bietet zuverlässige Kurzstrecken-Wireless-Konnektivität für W-lan, Bluetooth, ZigBee und ISM-Standards. Ihr gerichtetes halbkugelförmiges Strahlungsmuster und ein Spitzenverstärkungswert von bis zu 5,1 dBi machen sie ideal für die Integration in intelligente Geräte, Unterhaltungselektronik sowie kommerzielle oder private drahtlose Netzwerke. Das Keramikgehäuse gewährleistet Haltbarkeit unter extremen Umweltbedingungen, und das erdungsflächenabhängige Design ermöglicht eine einfache Integration auf einer Mindestfläche von 70x70 mm. Geliefert auf Band und Rolle ist sie für automatisierte Fertigungsprozesse optimiert.
Konnektivitäten
5,0 GHz/W-lan/ISM
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: SMT-Patch
Position: Intern
Montage: Oberflächenmontage Keramik
Typ: Einzel
Abmessungen: 13 x 13 x 4 mm
Konnektivität 1 - 5,0 GHz ISM
Standards: W-lan, BT, ZigBee, ISM
Frequenz: 4920-5925 MHz
VSWR: ~2,5:1
Effizienz (%): ~65,9
Spitzenverstärkung (dBi): ~5,1
Impedanz (Ohm): 50
Typische Scherkraft: 50 Kgf
