2J | Artikelnummer: 2JW0302-C442B

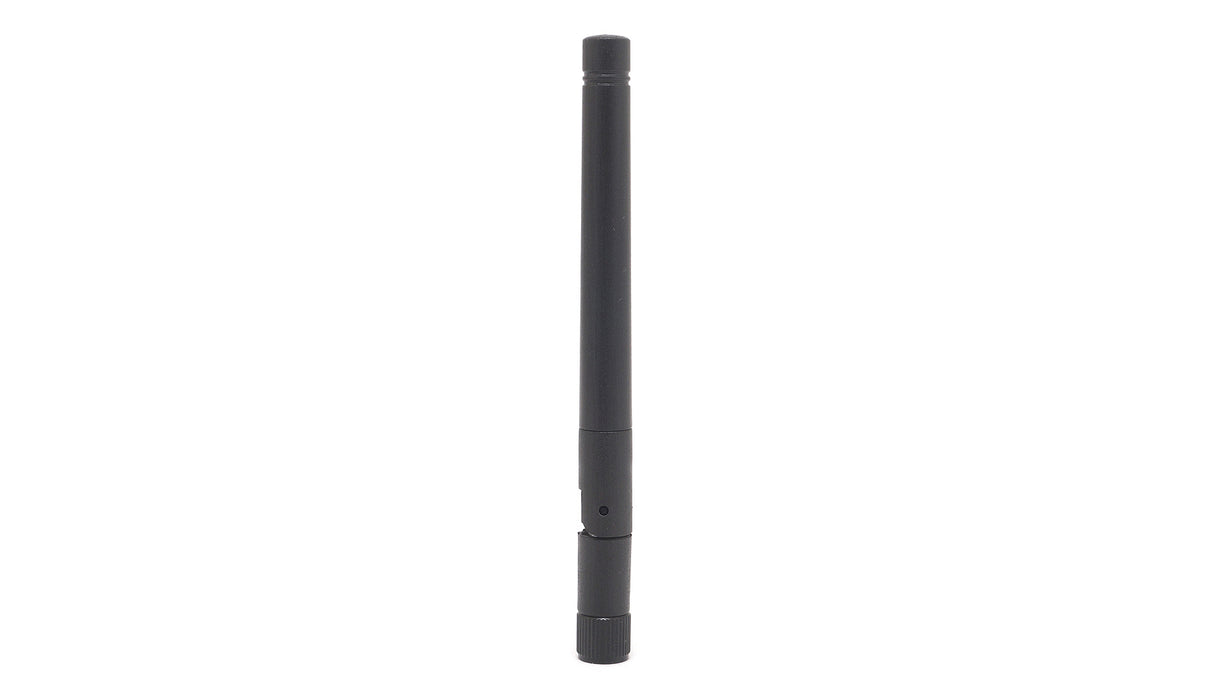

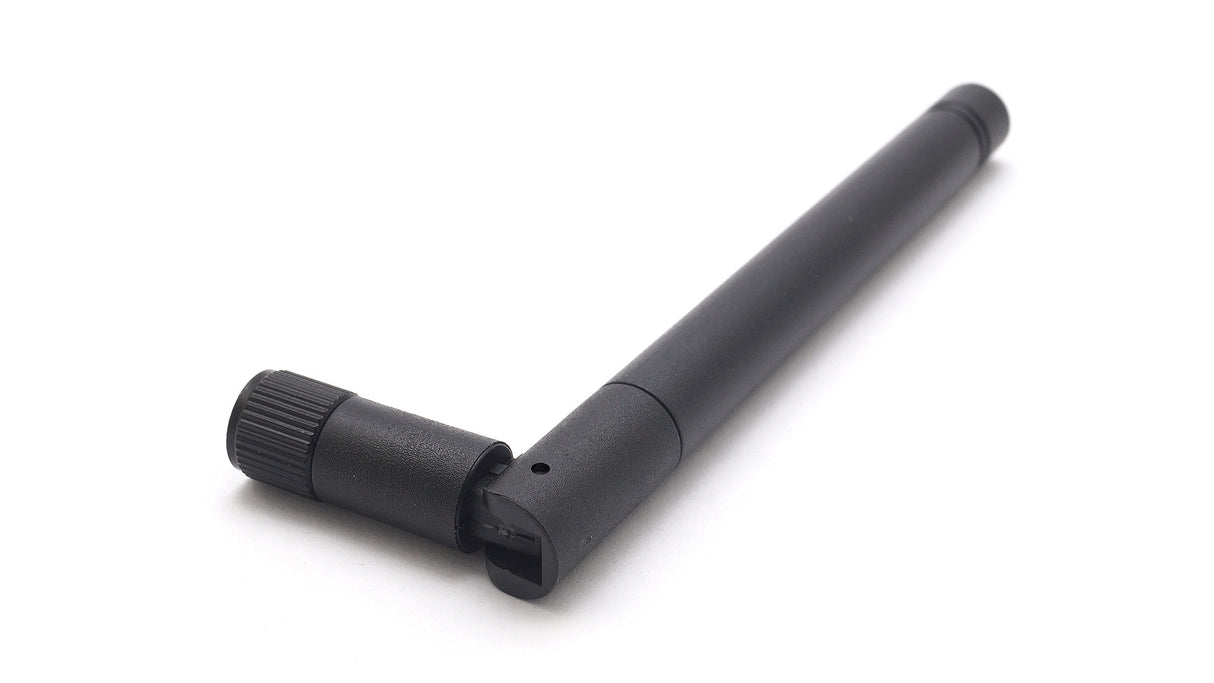

2JW0302-C442B Wi-Fi 6E/7, ISM-Steckverbinder-Montageantenne

Name: 2JW0302-C442B Wi-Fi 6E/7, ISM-Steckverbinder-Montageantenne
Brand: 2J
SKU: 2JW0302-C442B
Price: 3.74 EUR
Availability: InStock

€3,74

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungsantenne ist für Tri-Band W-lan 6E und W-lan 7 sowie ISM-Anwendungen konzipiert. Ihr erdungsunabhängiges Dipol-Design gewährleistet zuverlässige Konnektivität und hohe Effizienz über die 2,4-, 5,0- und 6,0-GHz-Bänder. Die Antenne ist ideal für anspruchsvolle Umgebungen wie Smart Homes, Unterhaltungssysteme, medizinische Geräte, Transport und IoT-Anwendungen, bei denen eine robuste drahtlose Leistung unerlässlich ist. Der schwenkbare Anschluss ermöglicht eine flexible Installation und optimale Positionierung in verschiedenen externen Gerätekonfigurationen.

Konnektivitäten

2,4-5,0-6,0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Position: Außen
Befestigung: Anschlussmontage
Typ: Einzel
Abmessungen: 113 x 10 mm

Anschluss 1 - W-lan 6E/7, ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,5:1, ~3,0:1, ~2,0:1
Effizienz (%): ~71,2, ~55,5, ~65,1
Spitzenverstärkung (dBi): ~4,8, ~7,1, ~5,9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW0302-C442B","title":"W-lan 6E / W-lan 7 ISM Bodenebenenunabhängige Steckermontageantenne","mountingType":"Steckermontage","ipRating":null,"dimensions_mm":"113 × 10","elements":[{"elementID":"Wi-Fi / ISM","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-14.1","vswr":"~1.5:1","efficiency_percent":"~71.2","peakGain_dbi":"~4.8","averageGain_db":"~-1.5"},{"range_mhz":"4920-5925","returnLoss_db":"~-6.8","vswr":"~3.0:1","efficiency_percent":"~55.5","peakGain_dbi":"~7.1","averageGain_db":"~-2.4"},{"range_mhz":"5925-7125","returnLoss_db":"~-12.0","vswr":"~2.0:1","efficiency_percent":"~65.1","peakGain_dbi":"~5.9","averageGain_db":"~-2.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Wi-Fi / ISM","type":"SMA-Male RP","cableType":null,"cableLength_mm":null}]}
