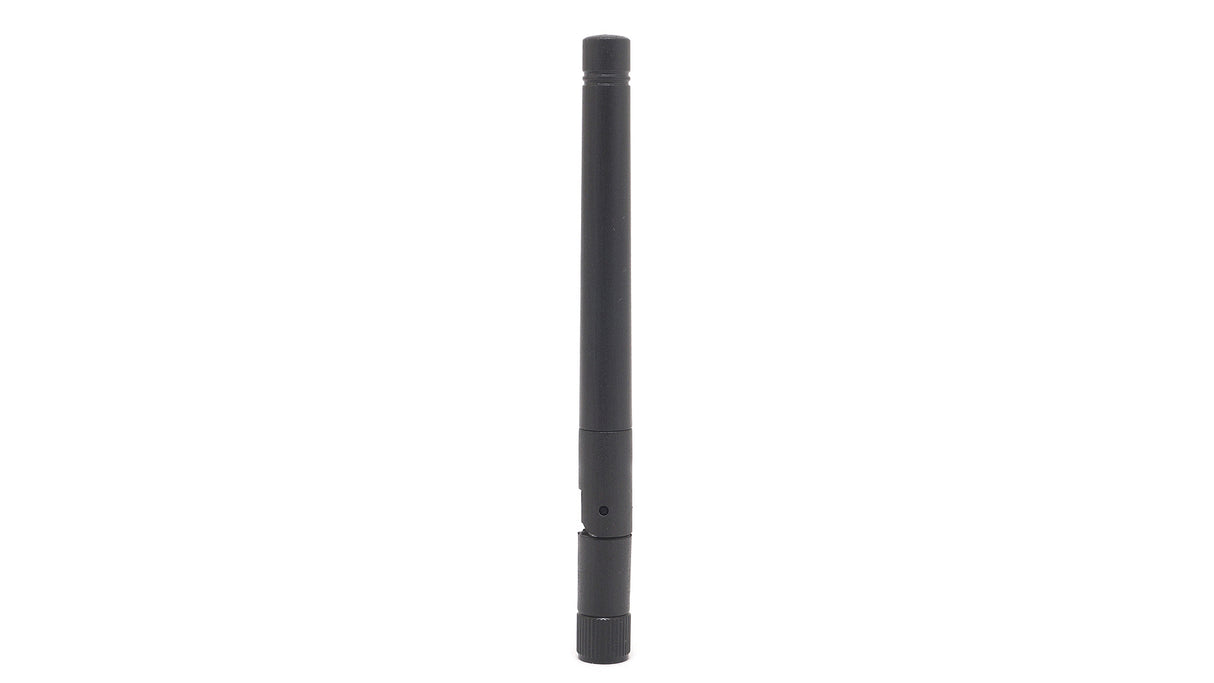

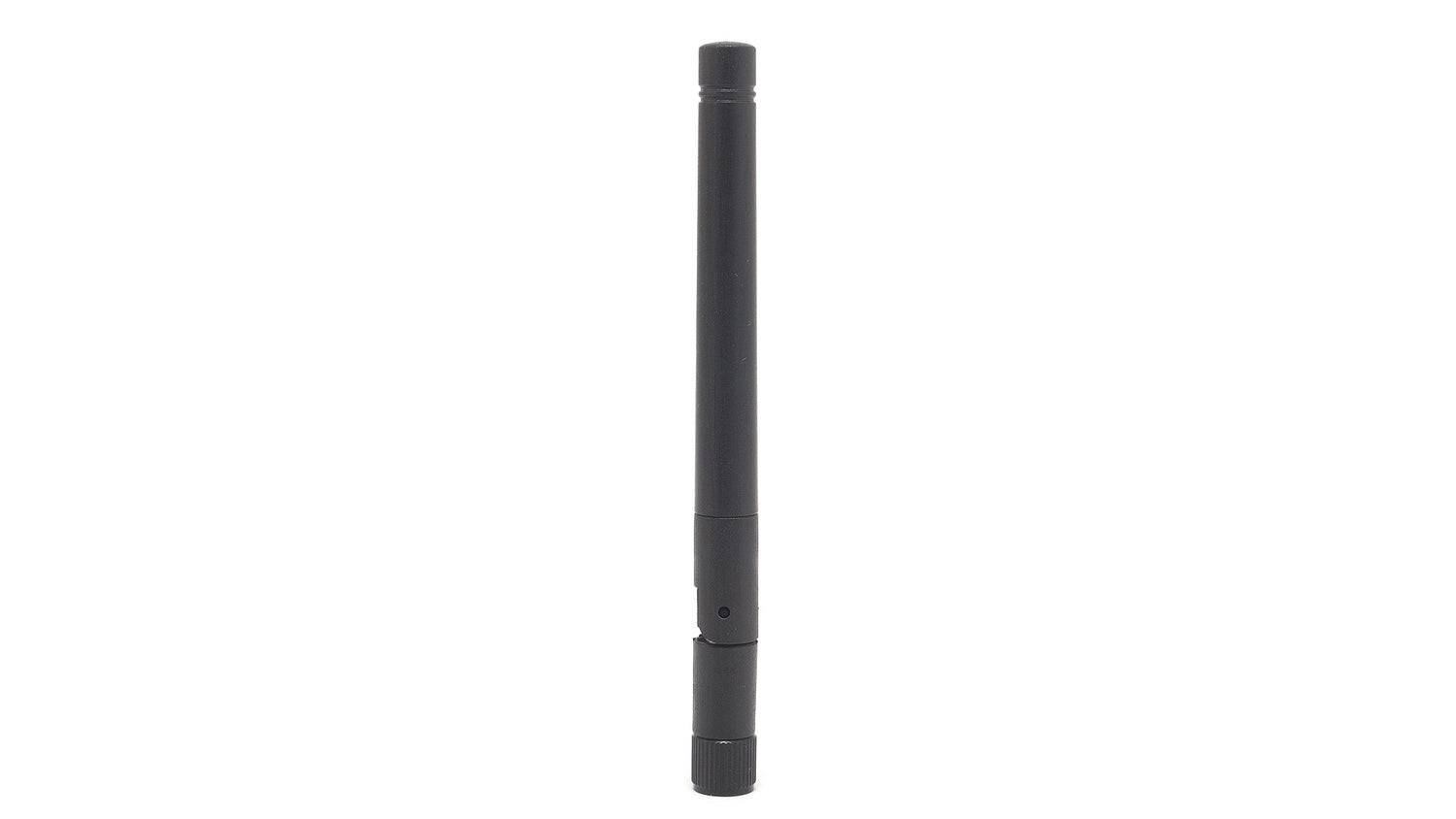

2JW0315-C675B ISM-Steckverbinder-Montageantenne

Name: 2JW0315-C675B ISM-Steckverbinder-Montageantenne
Brand: 2J
SKU: 2JW0315-C675B
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

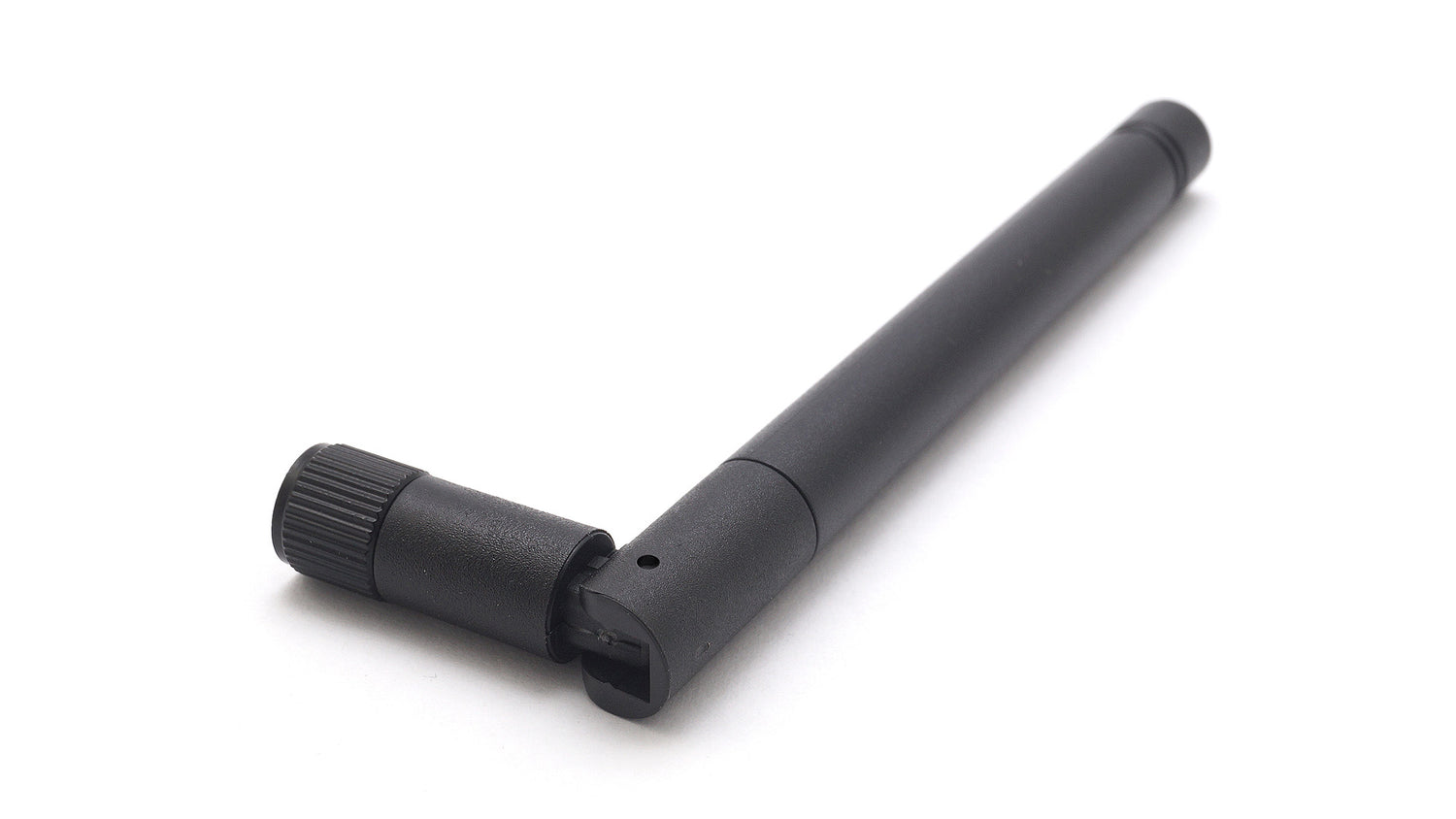

Diese Hochleistungsantenne ist für die ISM-Bänder 868 und 915 MHz optimiert und eignet sich ideal für IoT-, Smart-Home-, Industrie- und Asset-Tracking-Anwendungen. Ihr bodenflächenunabhängiges Design gewährleistet einen zuverlässigen Betrieb in einer Vielzahl von Installationsumgebungen. Der schwenkbare Anschluss ermöglicht eine flexible Positionierung, während die Dipol-Konstruktion eine starke Signalleistung für LPWAN-, ZigBee-, LoRa-, Sigfox- und RFID-Systeme liefert.

Konnektivitäten

868-915MHz/Sigfox/LoRa/LPWA/RFID/ZigBee/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Dipol
Position: Außen
LPWAN- & IoT-Kommunikation: LPWA, LoRa, Sigfox
Befestigung: Anschlussmontage
Kurzstrecken-Funkstandards: ZigBee
Typ: Einzel
Abmessungen: 113 × Ø 10 mm

Anschluss 1 - 868/915 MHz ISM

Standards: ZigBee, ISM, SIGFOX, LoRa
Frequenz: 863-870, 902-928 MHz
VSWR: ~1,8:1, ~1,7:1
Effizienz (%): ~73,4, ~73,4
Spitzenverstärkung (dBi): ~3,8, ~4,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW0315-C675B","title":"868/915 MHz ISM Steckverbinder-Montageantenne","mountingType":"Steckverbinder-Montage","ipRating":null,"dimensions_mm":"113 × Ø 10","elements":[{"elementID":"ISM 868/915 MHz","type":"ISM","technologies":["ZigBee","ISM","Sigfox","LoRa","LPWA","RFID"],"frequencies":[{"range_mhz":"863-870","returnLoss_db":"~-10.7","vswr":"~1.8:1","efficiency_percent":"~73.4","peakGain_dbi":"~3.8","averageGain_db":"~-1.3"},{"range_mhz":"902-928","returnLoss_db":"~-11.5","vswr":"~1.7:1","efficiency_percent":"~73.4","peakGain_dbi":"~4.0","averageGain_db":"~-1.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"ISM 868/915 MHz","type":"SMA-Male","cableType":null,"cableLength_mm":null}]}
