2J | Artikelnummer: 2JW1001

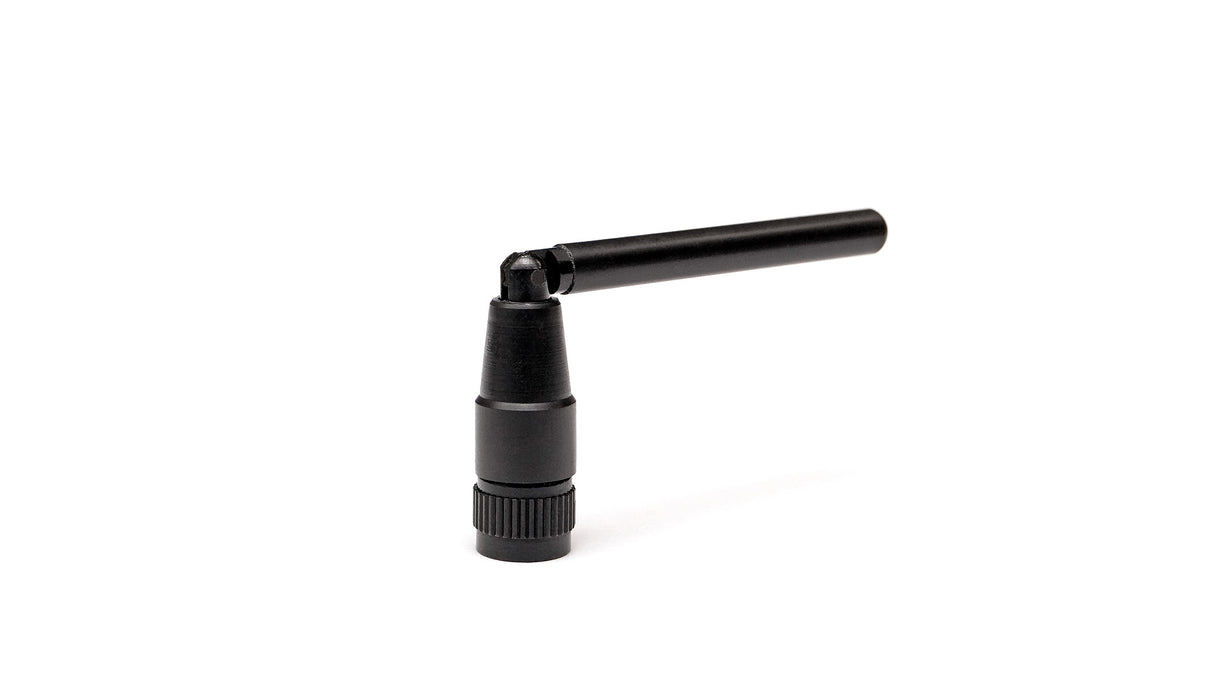

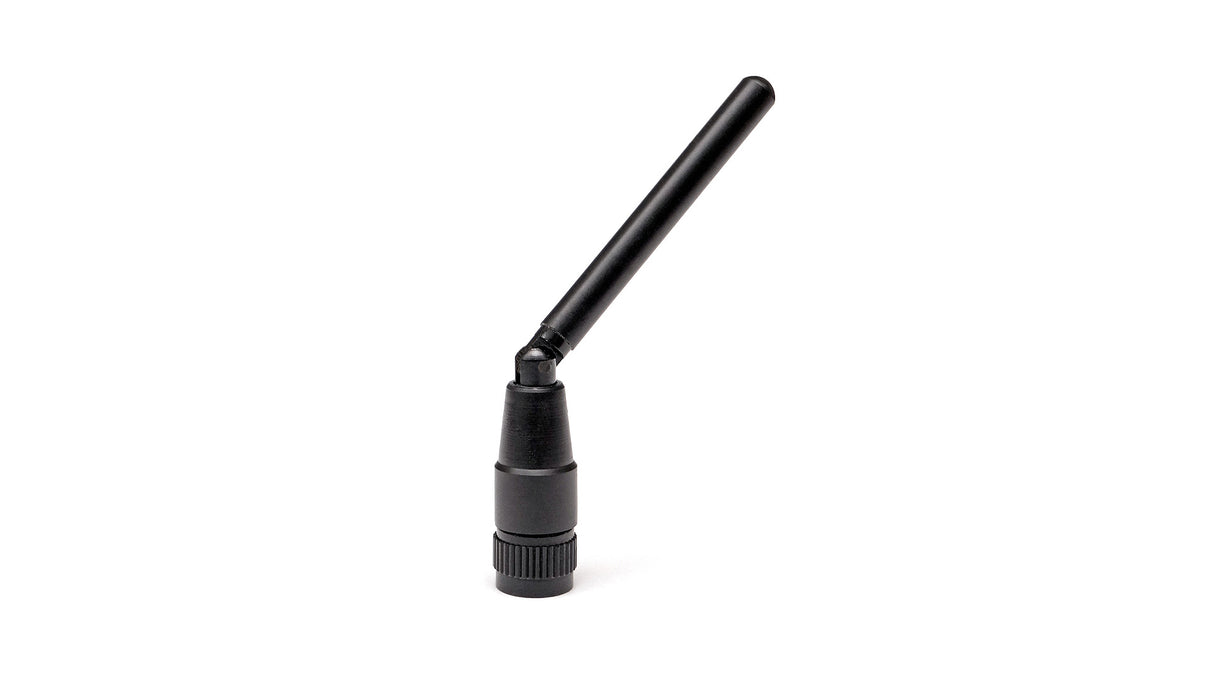

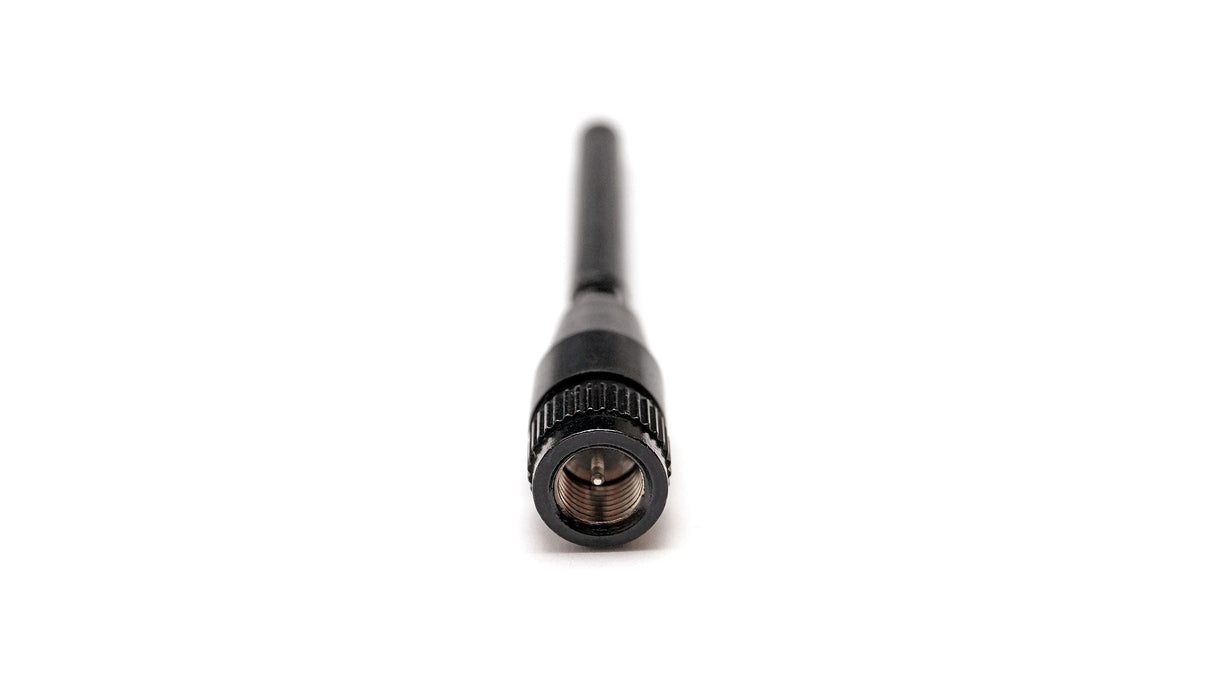

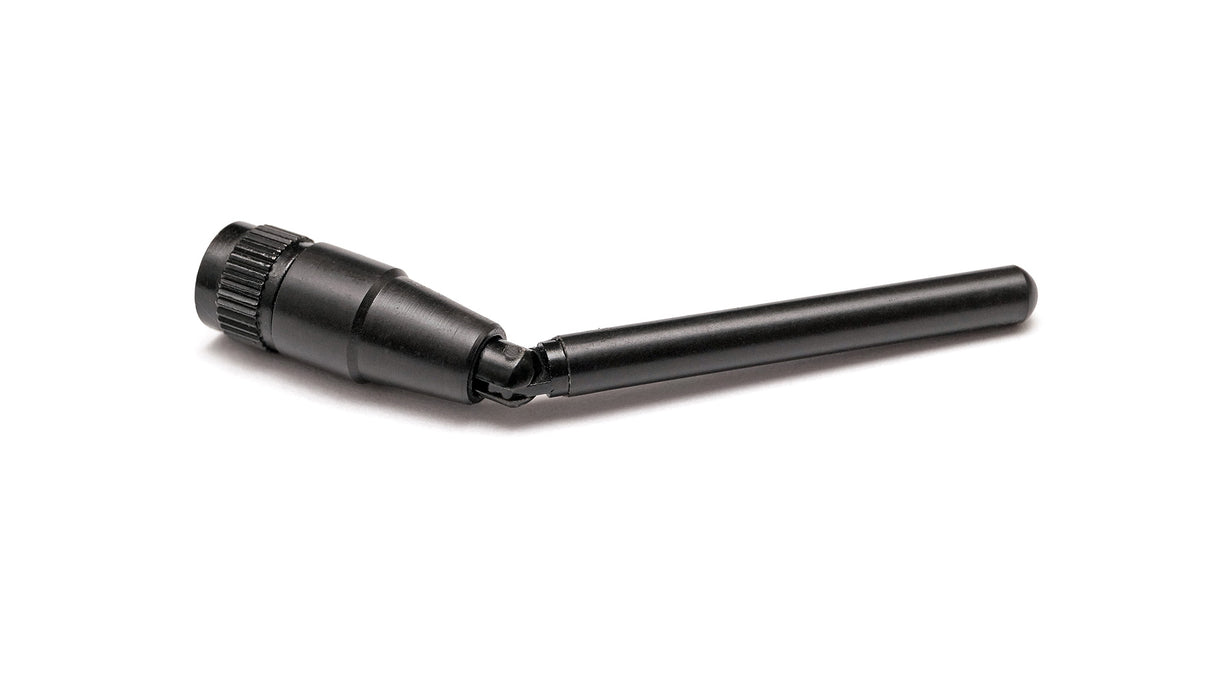

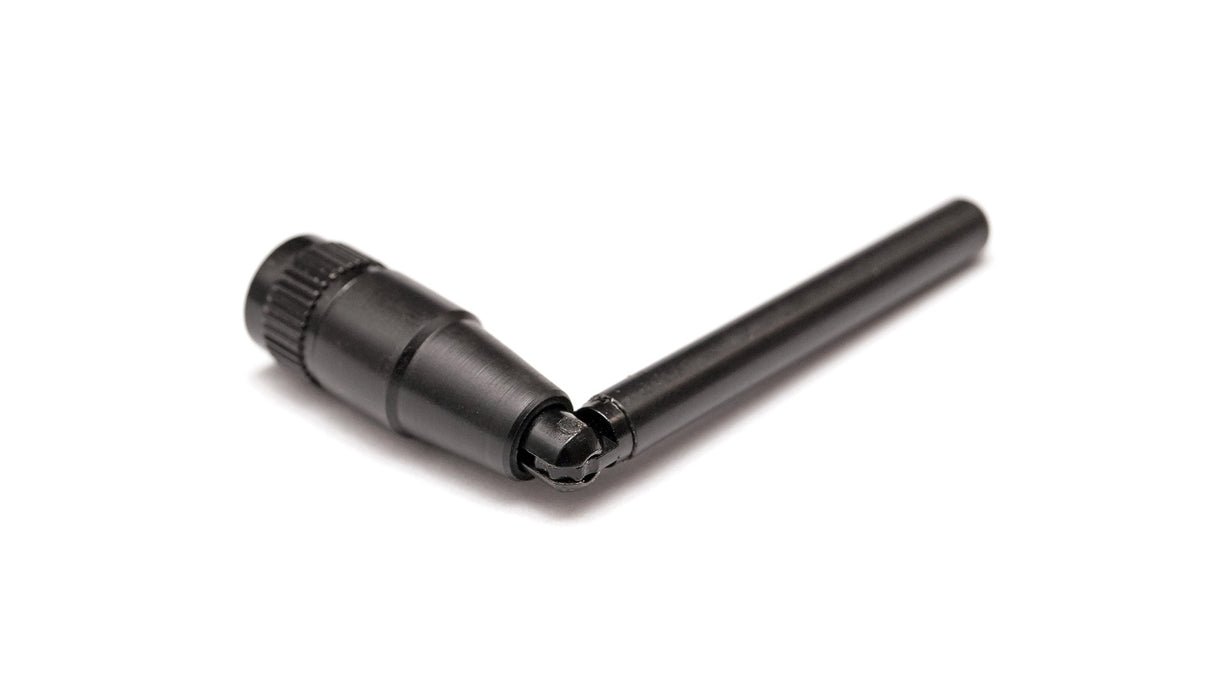

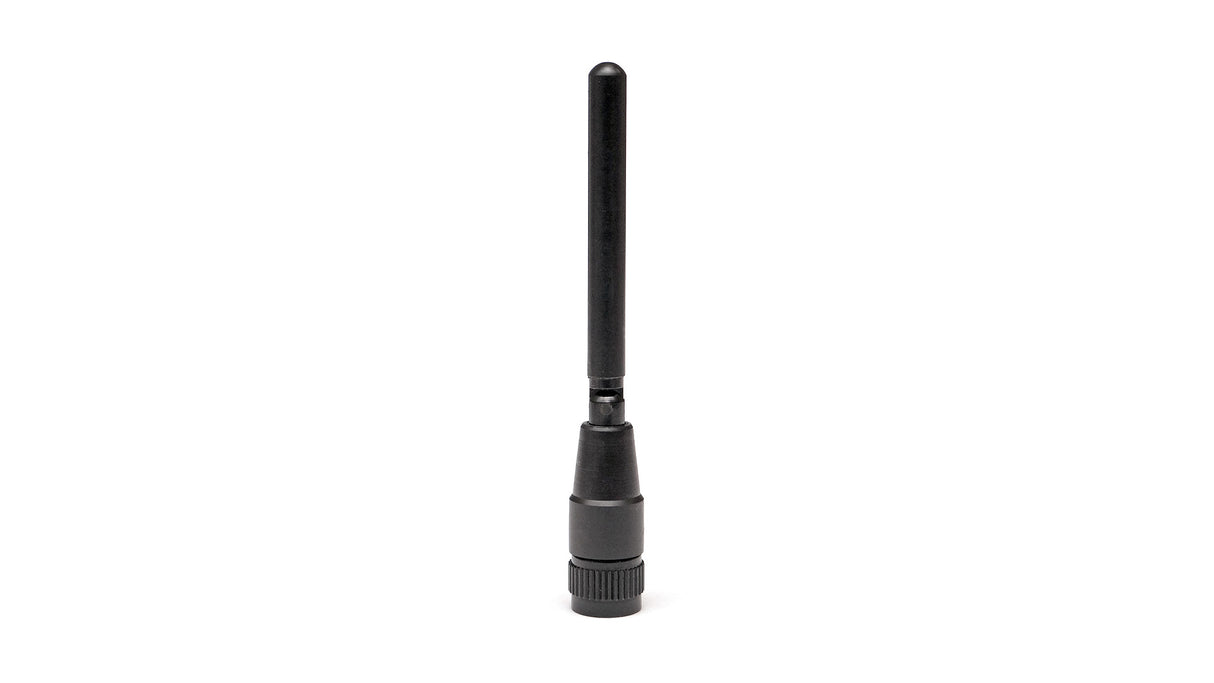

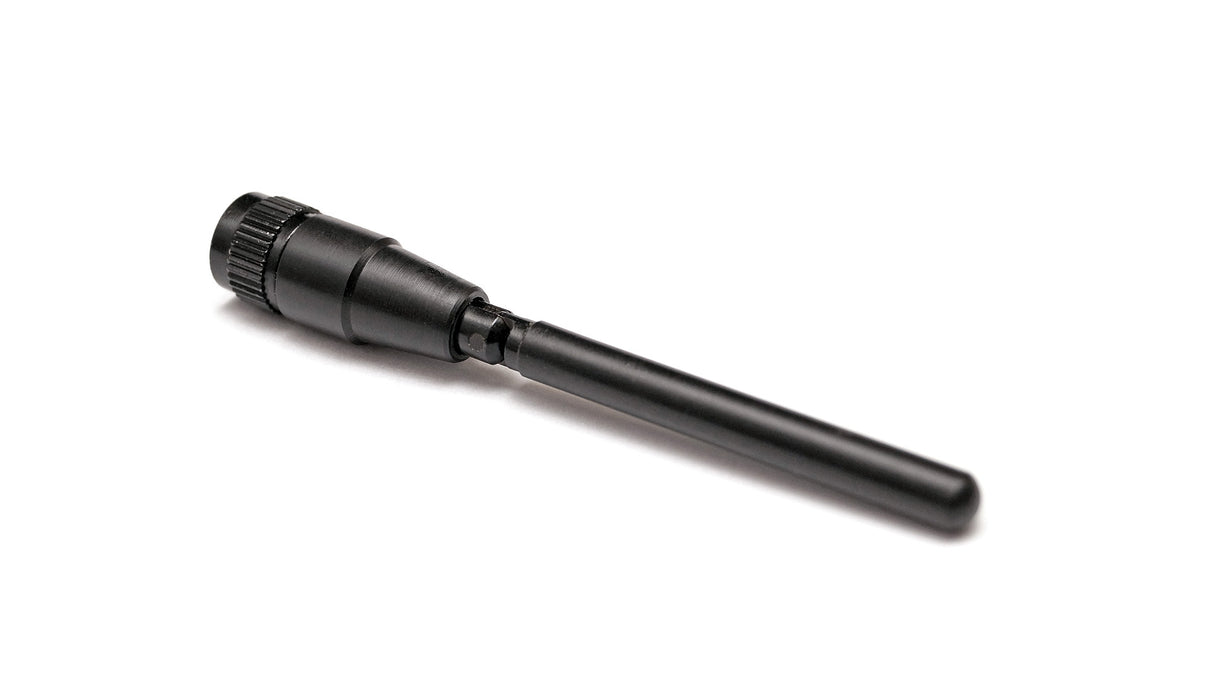

2JW1001 GNSS Stecker-Montageantenne

Name: 2JW1001 GNSS Stecker-Montageantenne
Brand: 2J
SKU: 2JW1001
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese hocheffiziente Antenne ist für eine zuverlässige GNSS-Leistung konzipiert und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihre kompakte Bauform und das erdungsflächenabhängige Design machen sie ideal für Anwendungen, bei denen der Platz begrenzt ist und eine präzise Standortverfolgung unerlässlich ist. Typische Anwendungsfälle sind Logistik, Smart Cities, Flottenmanagement, autonomes Fahren, Drohnenbetrieb, Vermessung und mehr. Die Antenne bietet eine starke Signalempfangsleistung und hohe Effizienz, was sie für anspruchsvolle Umgebungen geeignet macht.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Position: Außen
Montage: Steckermontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø 10 × 71 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
VSWR: ~1,3:1
Effizienz (%): ~70
Spitzenverstärkung (dBi): ~2,9
Impedanz (Ohm): 50
Strahlungsmuster: Rundstrahlend
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW1001","title":"GPS/GLONASS/BeiDou/Galileo 1561-1606 MHz Hochleistungs-Steckverbinder-Montageantenne","mountingType":"Steckverbinder-Montage","ipRating":null,"dimensions_mm":"Ø 10 × 71","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","Galileo","QZSS"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":"~-17.2","vswr":"~1.3:1","efficiency_percent":"~70","peakGain_dbi":"~2.9","averageGain_db":"~-1.5"},{"range_mhz":"1575.42","returnLoss_db":"~-16.0","vswr":"~1.3:1","efficiency_percent":"~70","peakGain_dbi":"~2.8","averageGain_db":"~-1.6"},{"range_mhz":"1598-1606","returnLoss_db":"~-15.9","vswr":"~1.3:1","efficiency_percent":"~69","peakGain_dbi":"~2.9","averageGain_db":"~-1.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"GNSS","type":"SMA-Male","cableType":null,"cableLength_mm":null}]}
