2J  |  Artikelnummer: 2JW1101-C952B

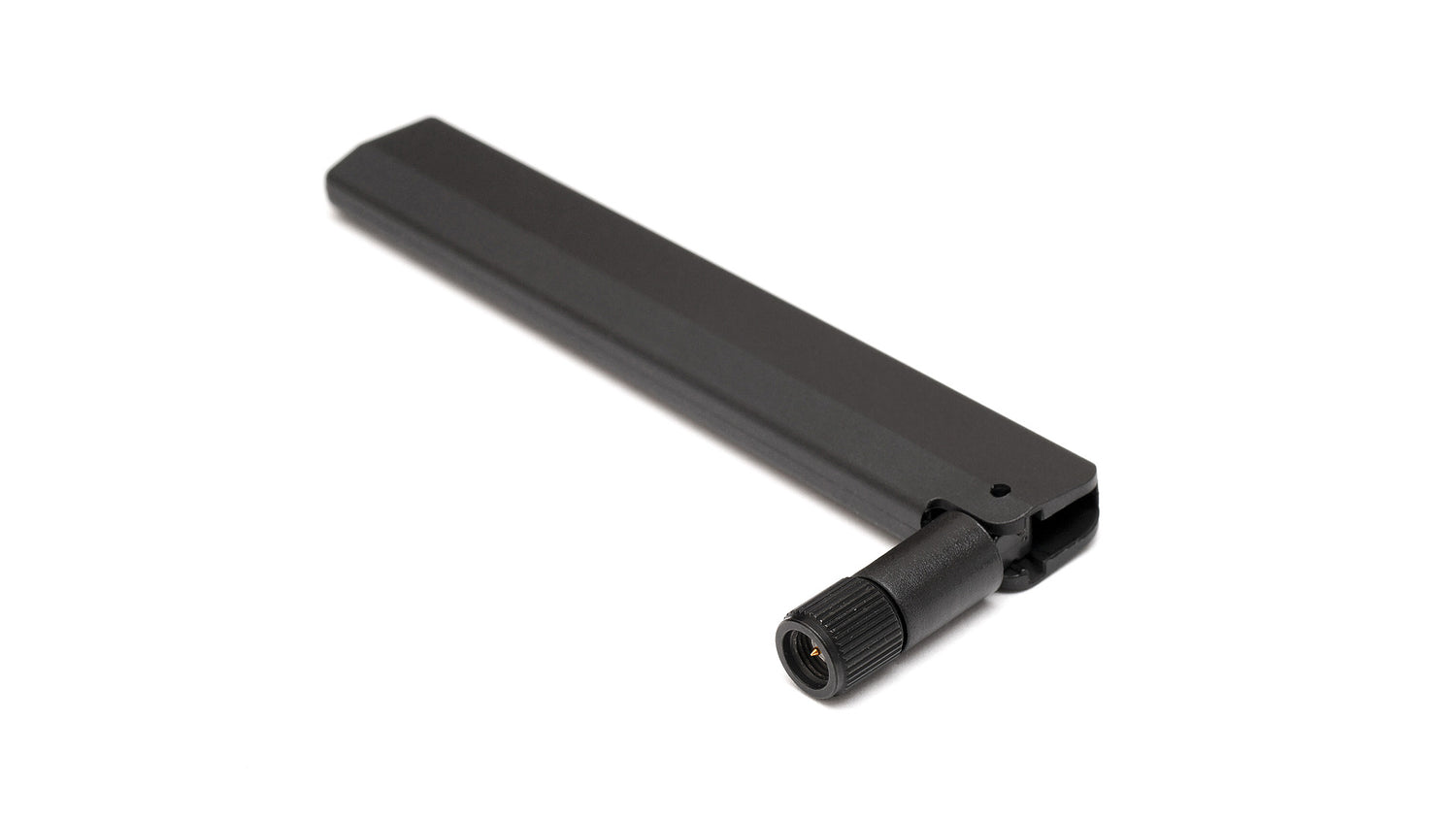

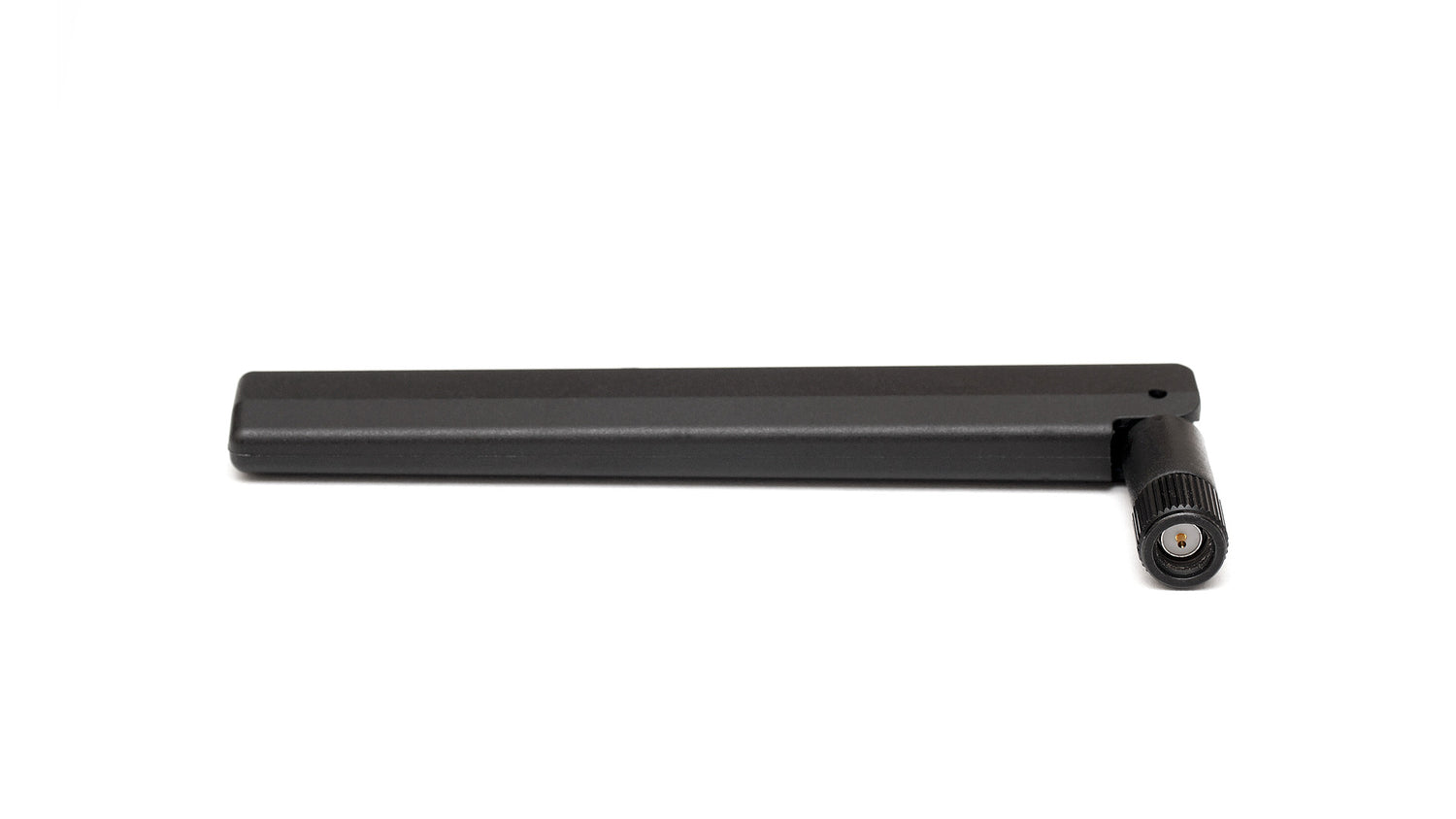

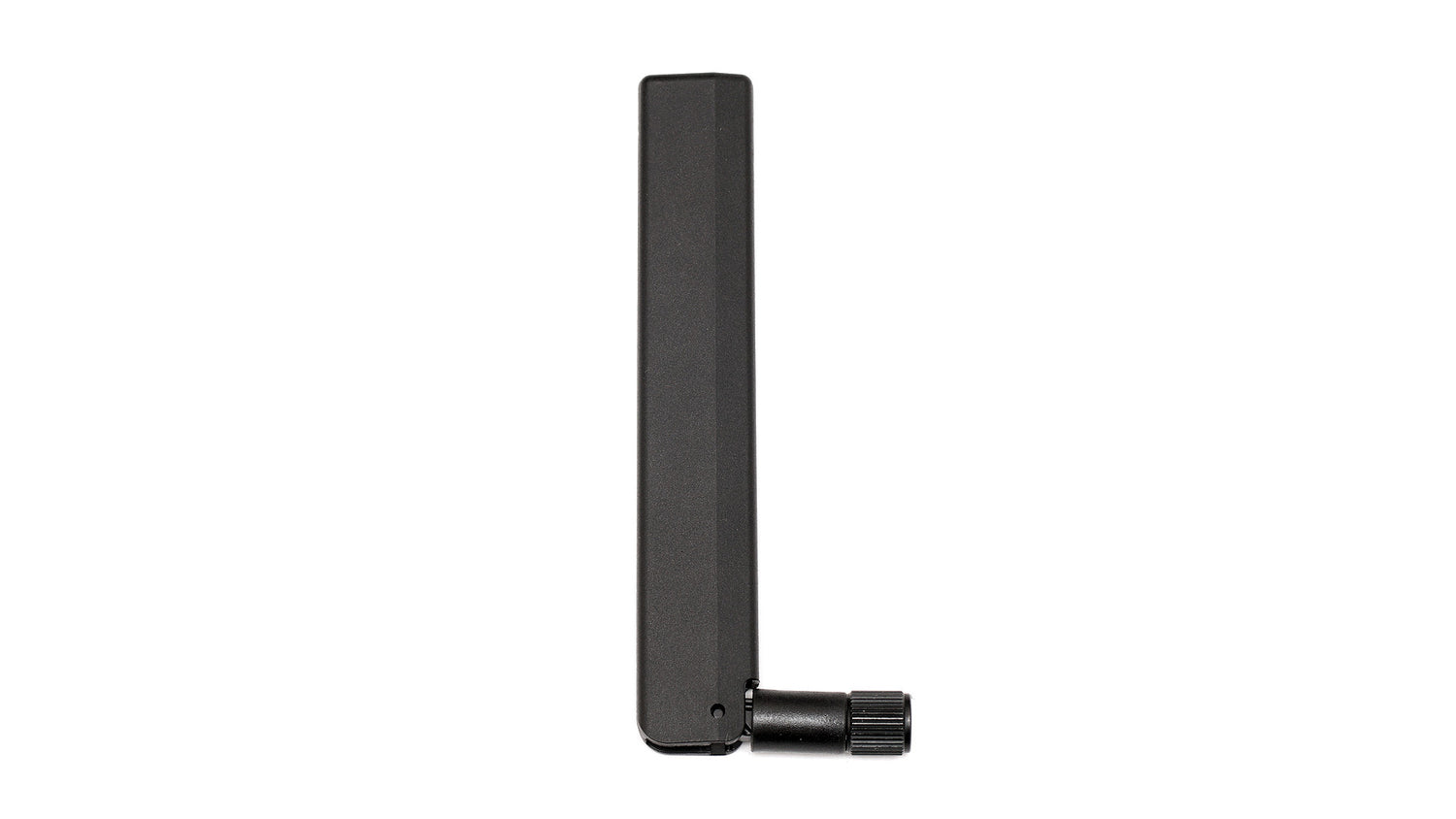

2JW1101-C952B GNSS-Steckverbinder-Montageantenne

Versand wird beim Checkout berechnet.

Hersteller / (EU) Verantwortliche Person

Hersteller
2J Antennas, s.r.o.
Stefanikova 61, Bardejov, 08501, Slowakei
sales@2j-antennas.com
+421 (54) 488-0311

Beschreibung

Diese hocheffiziente Antenne ist für eine zuverlässige GNSS-Leistung ausgelegt und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihr kompaktes und robustes Design macht sie ideal für eine Vielzahl von Anwendungen, einschließlich Logistik, intelligente Städte, Flottenmanagement, autonomes Fahren und mehr. Die Antenne ist unabhängig von der Grundebene und verfügt über einen schwenkbaren Anschluss für eine flexible Installation in verschiedenen Umgebungen. Mit hoher Spitzenverstärkung und Effizienz gewährleistet sie eine genaue und stabile Satellitensignalempfang für anspruchsvolle Navigations- und Tracking-Lösungen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Standort: Extern
Montage: Anschlussmontage
Satellitennavigation: GNSS
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561.098, 1575.42, 1598-1606 MHz
VSWR: ~1.2:1, ~1.4:1, ~1.4:1
Effizienz (%): ~69.5, ~72.3, ~73.4
Spitzenverstärkung (dBi): ~2.3, ~2.6, ~2.4
Impedanz (Ohm): 50
Strahlungsmuster: Rundstrahlend
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{ "model": "2JW1101-C952B", "title": "GPS/GLONASS/BeiDou/Galileo 1561–1606 MHz High Efficiency Connector Mount Antenna", "mountingType": "Connector Mount", "ipRating": null, "dimensions_mm": "135 × 19 × 10", "elements": [ { "elementID": "GNSS", "type": "GNSS", "technologies": [ "GPS", "GLONASS", "BeiDou", "Galileo", "QZSS" ], "frequencies": [ { "range_mhz": "1561.098", "returnLoss_db": "~-19.3", "vswr": "~1.2:1", "efficiency_percent": "~69.5", "peakGain_dbi": "~2.3", "averageGain_db": "~-1.6" }, { "range_mhz": "1575.42", "returnLoss_db": "~-15.7", "vswr": "~1.4:1", "efficiency_percent": "~72.3", "peakGain_dbi": "~2.6", "averageGain_db": "~-1.4" }, { "range_mhz": "1598-1606", "returnLoss_db": "~-16.2", "vswr": "~1.4:1", "efficiency_percent": "~73.4", "peakGain_dbi": "~2.4", "averageGain_db": "~-1.3" } ], "polarization": "Linear", "radiationPattern": "Omni-Directional", "impedance_ohms": 50, "maxInputPower_w": 25 } ], "connectors": [ { "elementIDRef": "GNSS", "type": "SMA-Male", "cableType": null, "cableLength_mm": 0 } ] }
