2J  |  Artikelnummer: 2JW1124-C952B

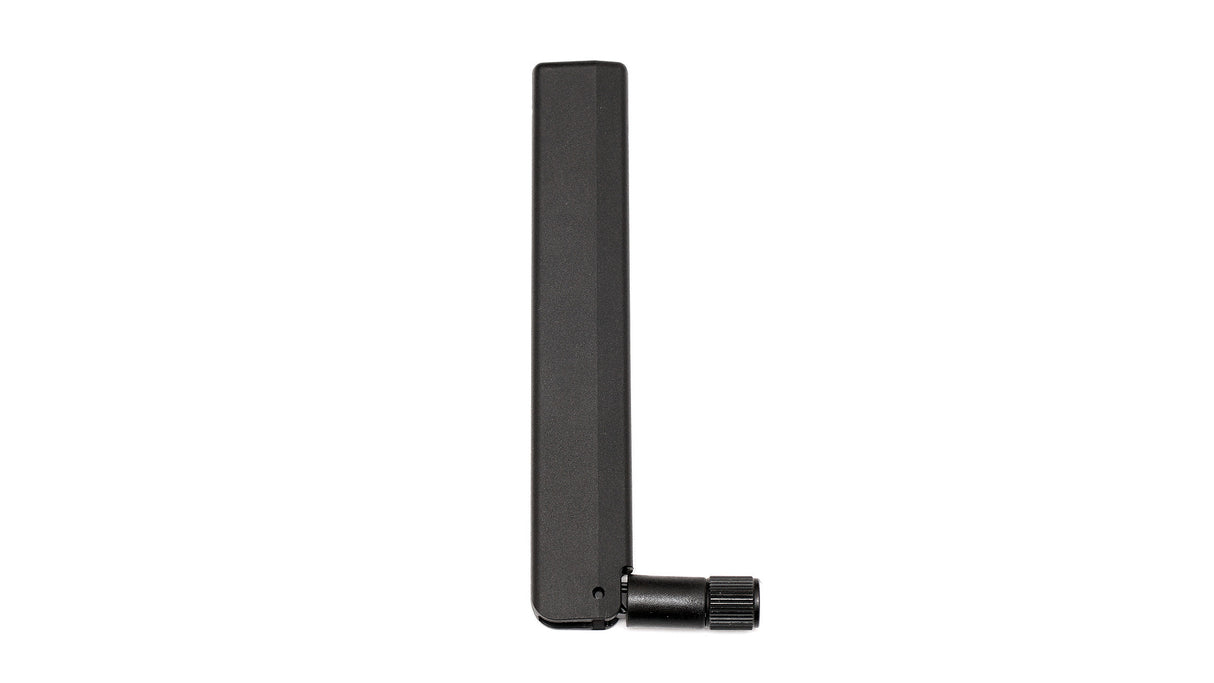

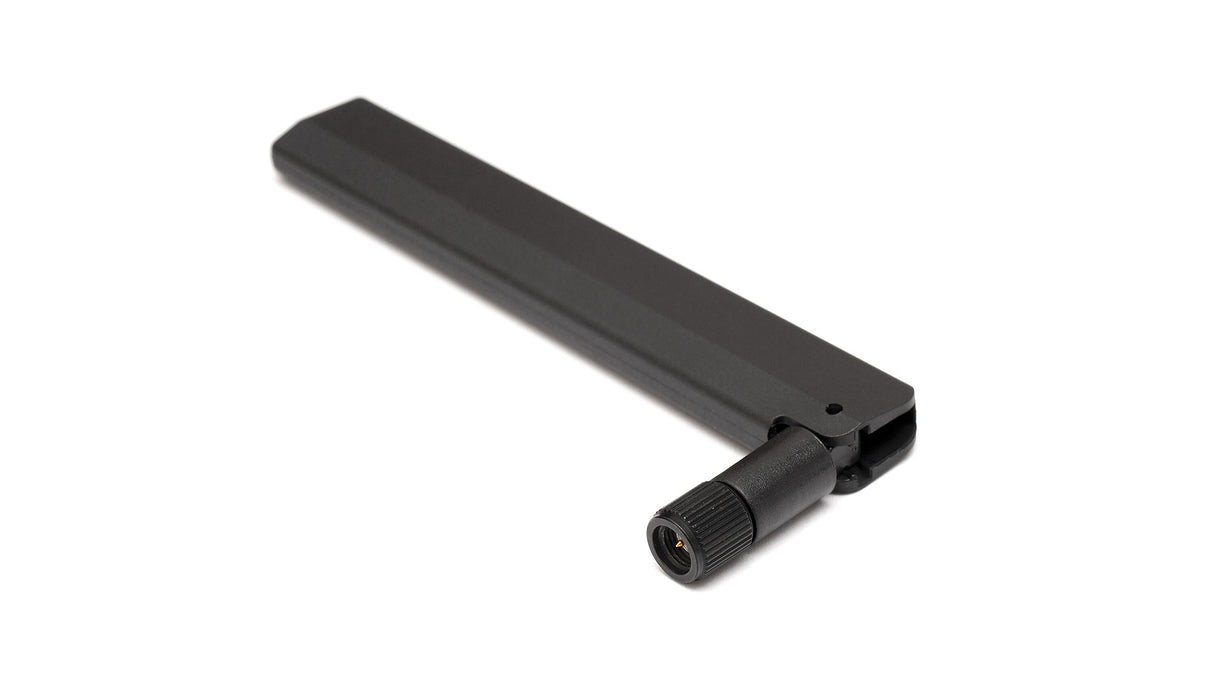

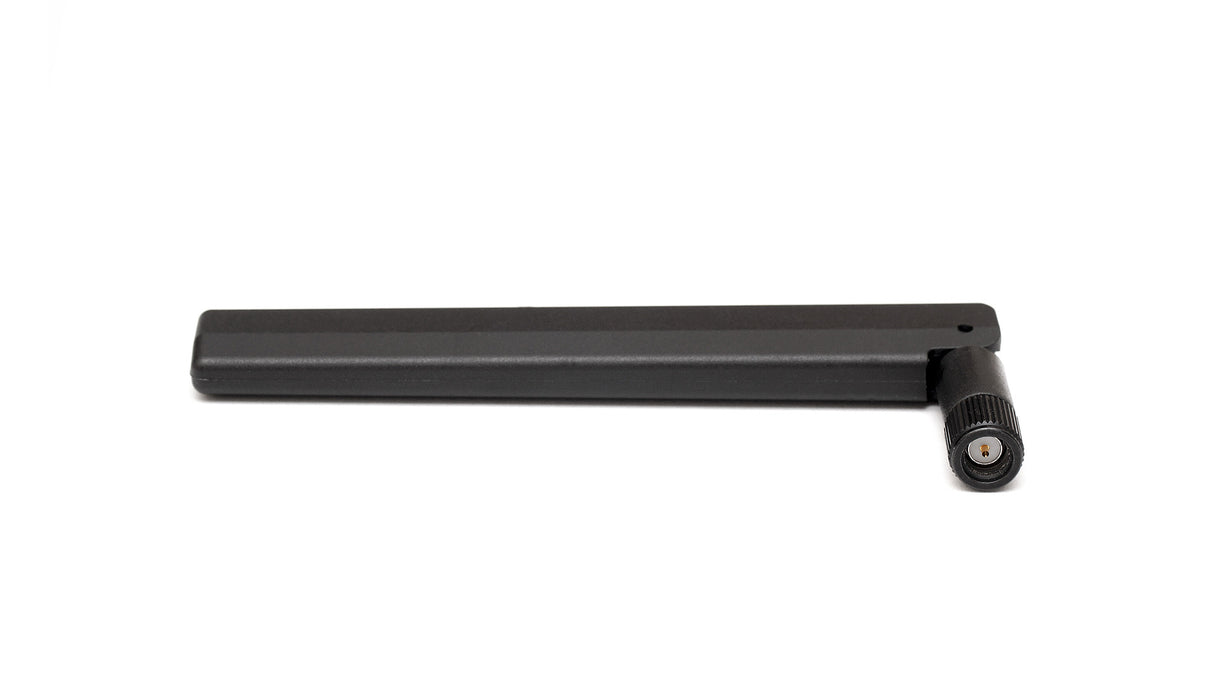

2JW1124-C952B 4G/LTE schwenkbarer Antennenanschlusshalterung

€5,42
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Ultra-Breitband-Hochleistungsantenne ist für weltweite 4G LTE Konnektivität mit vollständiger 2G- und 3G-Fallback-Kompatibilität konzipiert. Sie deckt alle wichtigen Mobilfunkbänder von 698 bis 2700 MHz ab und gewährleistet stabile und konsistente Datenübertragung für Zugangspunkte, Router, kleine Basisstationen, Femtocells, Repeater, Verstärker, Flottenmanagement und Telematikgeräte. Die Antenne verfügt über eine 360-Grad-Drehung und einen schwenkbaren Anschluss bis zu 90 Grad, was eine flexible Ausrichtung und einfache Installation ermöglicht, insbesondere bei Multi-Antennen-Konfigurationen oder platzbeschränkten Umgebungen. Ihr robustes Design macht sie ideal für globale Zulassungen und Zertifizierungsprozesse von Netzbetreibern.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 4G/LTE
Standort: Außen
Montage: Anschlussmontage
Typ: Einzel
Abmessungen: 135 × 19 × 10 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: GSM, CDMA, DCS, PCS, GPRS, WCDMA, UMTS, HSPA, EVDO, LTE
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,6:1, ~2,1:1, ~2,3:1
Effizienz (%): ~41,6, ~57,6, ~55
Spitzenverstärkung (dBi): ~-1,6, ~1,5, ~2,9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW1124-C952B","title":"4G LTE/3G/2G Ultra-Breitband-Scharnieranschlussantenne","mountingType":"Anschlussmontage","ipRating":null,"dimensions_mm":"135 × 19 × 10","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx","CDMA"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-16.0","vswr":"~1.6:1","efficiency_percent":"~41.6","peakGain_dbi":"~-1.6","averageGain_db":"~-3.8"},{"range_mhz":"1710-2170","returnLoss_db":"~-9.8","vswr":"~2.1:1","efficiency_percent":"~57.6","peakGain_dbi":"~1.5","averageGain_db":"~-2.4"},{"range_mhz":"2500-2700","returnLoss_db":"~-8.3","vswr":"~2.3:1","efficiency_percent":"~55","peakGain_dbi":"~2.9","averageGain_db":"~-2.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Stecker","cableType":null,"cableLength_mm":null}]}
