2J  |  Artikelnummer: 2JW1483

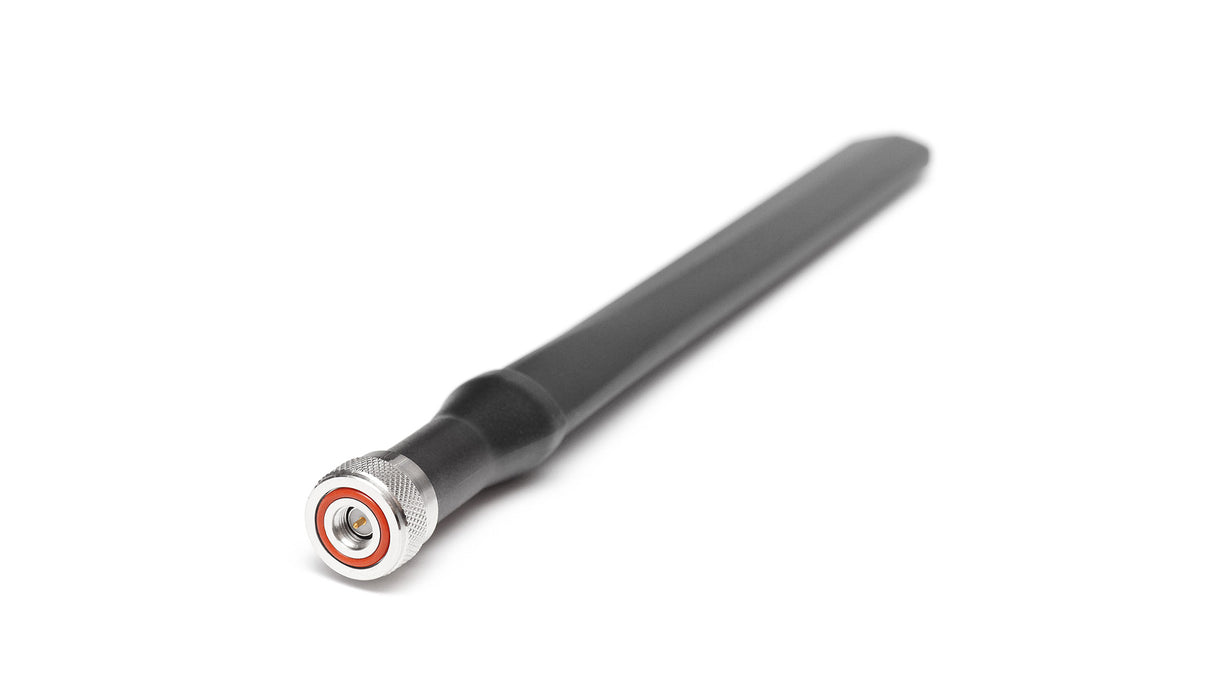

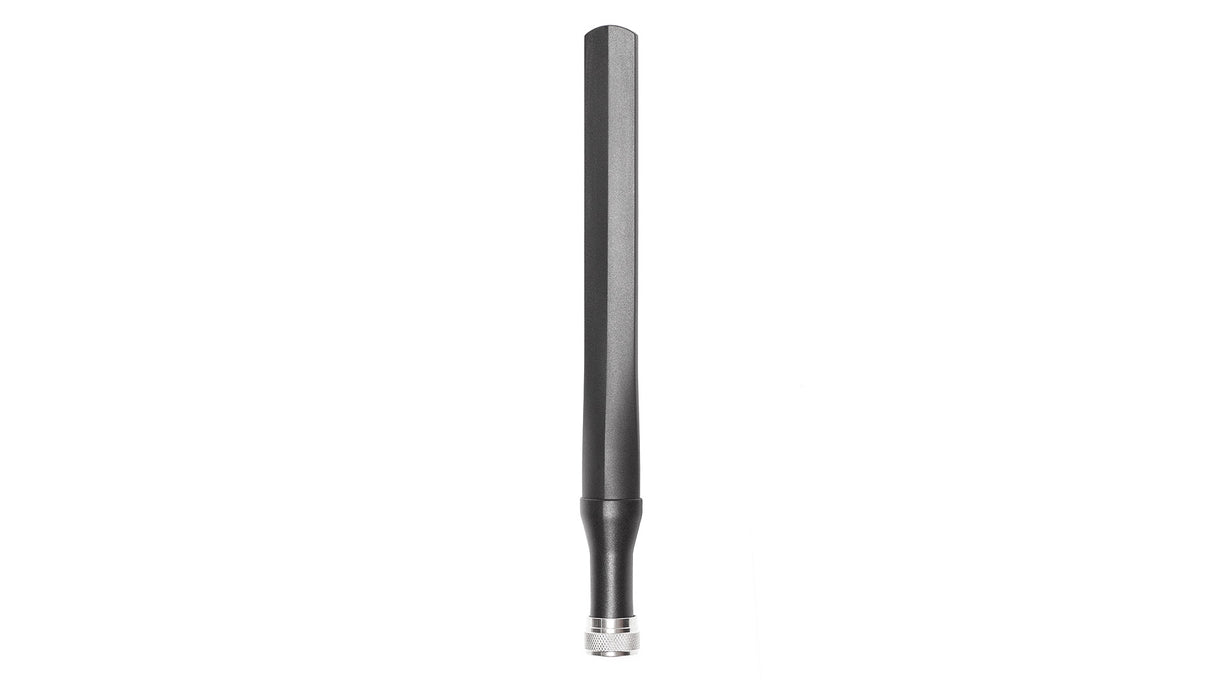

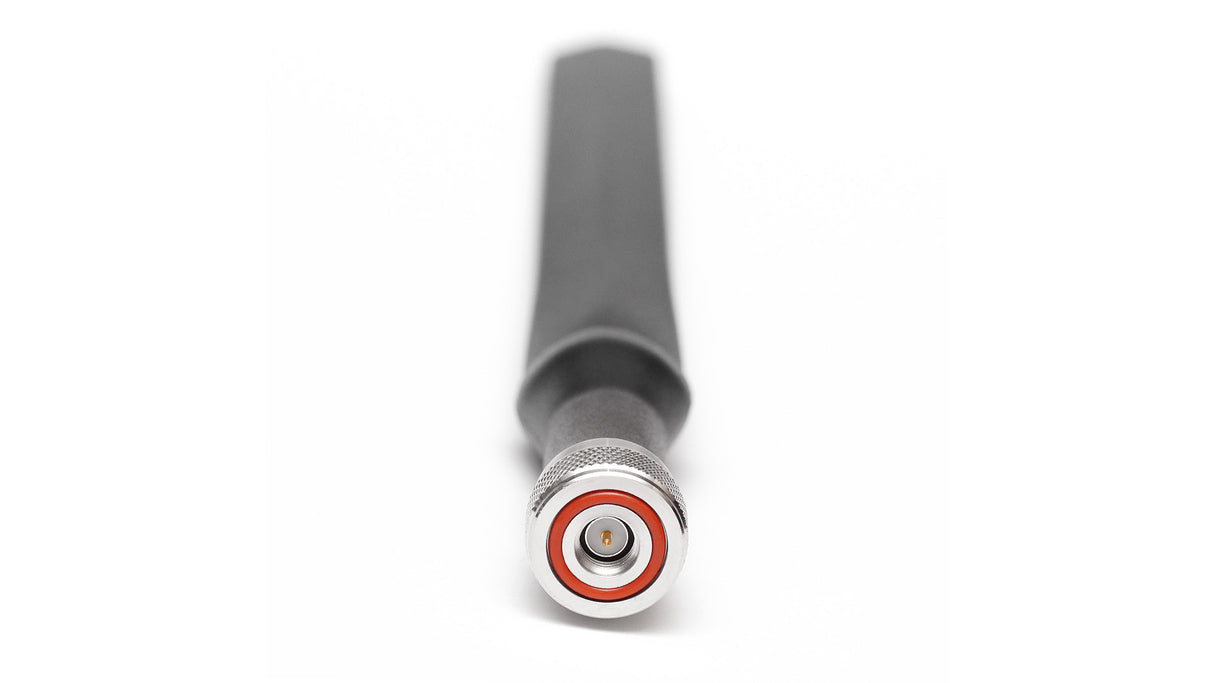

2JW1483 5G Anschlussmontage Antenne Dagger SMA-M IP67/IP69

€12,80
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungsantenne ist für eine zuverlässige 5G-, 4G-, 3G- und 2G-Konnektivität in anspruchsvollen Außenbereichen konzipiert. Ihre vollständig wasserdichten IP67- und IP69-Zertifizierungen machen sie ideal für raue Bedingungen, während das schlanke, bodenflächenunabhängige Dipol-Design eine einfache Installation an einer Vielzahl von Gehäusen ermöglicht. Die Antenne unterstützt eine breite Palette von Mobilfunkstandards und eignet sich somit für Anwendungen wie Outdoor-Telemetrie, Smart Metering, industrielles IoT, Rettungsdienste und mehr. Ihr omnidirektionales Strahlungsmuster und die robuste Konstruktion sorgen für eine konstante Leistung bei missionskritischen Kommunikationsanwendungen.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-M

Installation / Umwelt

Das schlanke Design (192 x 20 x 18 mm), der SMA-Stecker und die Dipol-Topologie ermöglichen eine einfache Direktmontage an jedem NEMA-zertifizierten Kunststoff- oder Metallgehäuse. Hergestellt aus PC/ABS UV-stabilen Materialien, ist diese Antenne die langlebigste auf dem Markt mit voller IP67- und IP69-Zertifizierung. Die Antenne ist bodenflächenunabhängig, wodurch während des Installationsprozesses keine Erdungsbeschränkungen bestehen. Alle Produkte werden ohne gefährliche Stoffe hergestellt und sind vollständig REACH- und RoHS-konform.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Anschlussmontage
Typ: Einzel
Abmessungen: 192 × 20 × 18 mm

Anschluss 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-3800 MHz
Rückflussdämpfung (dB): ~-13.7, ~-14.3, ~-4.4
VSWR: ~1.6:1, ~1.7:1, ~6.3:1
Effizienz (%): ~50.0, ~55.2, ~28.1
Spitzenverstärkung (dBi): ~-0.4, ~0.6, ~-1.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW1483","title":"Dagger 5GNR/4G/3G/2G Wasserdichte IP67/IP69 Steckverbinder-Montageantenne","mountingType":"Steckverbinder-Montage","ipRating":"IP67/IP69","dimensions_mm":"192 × 20 × 18","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G","CDMA"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-13.7","vswr":"~1.6:1","efficiency_percent":"~50.0","peakGain_dbi":"~-0.4","averageGain_db":"~-4.1"},{"range_mhz":"1427-2690","returnLoss_db":"~-14.3","vswr":"~1.7:1","efficiency_percent":"~55.2","peakGain_dbi":"~0.6","averageGain_db":"~-3.0"},{"range_mhz":"3300-3800","returnLoss_db":"~-4.4","vswr":"~6.3:1","efficiency_percent":"~28.1","peakGain_dbi":"~-1.6","averageGain_db":"~-5.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Stecker","cableType":null,"cableLength_mm":null}]}
