2J  |  Artikelnummer: 2JW1483W-NM

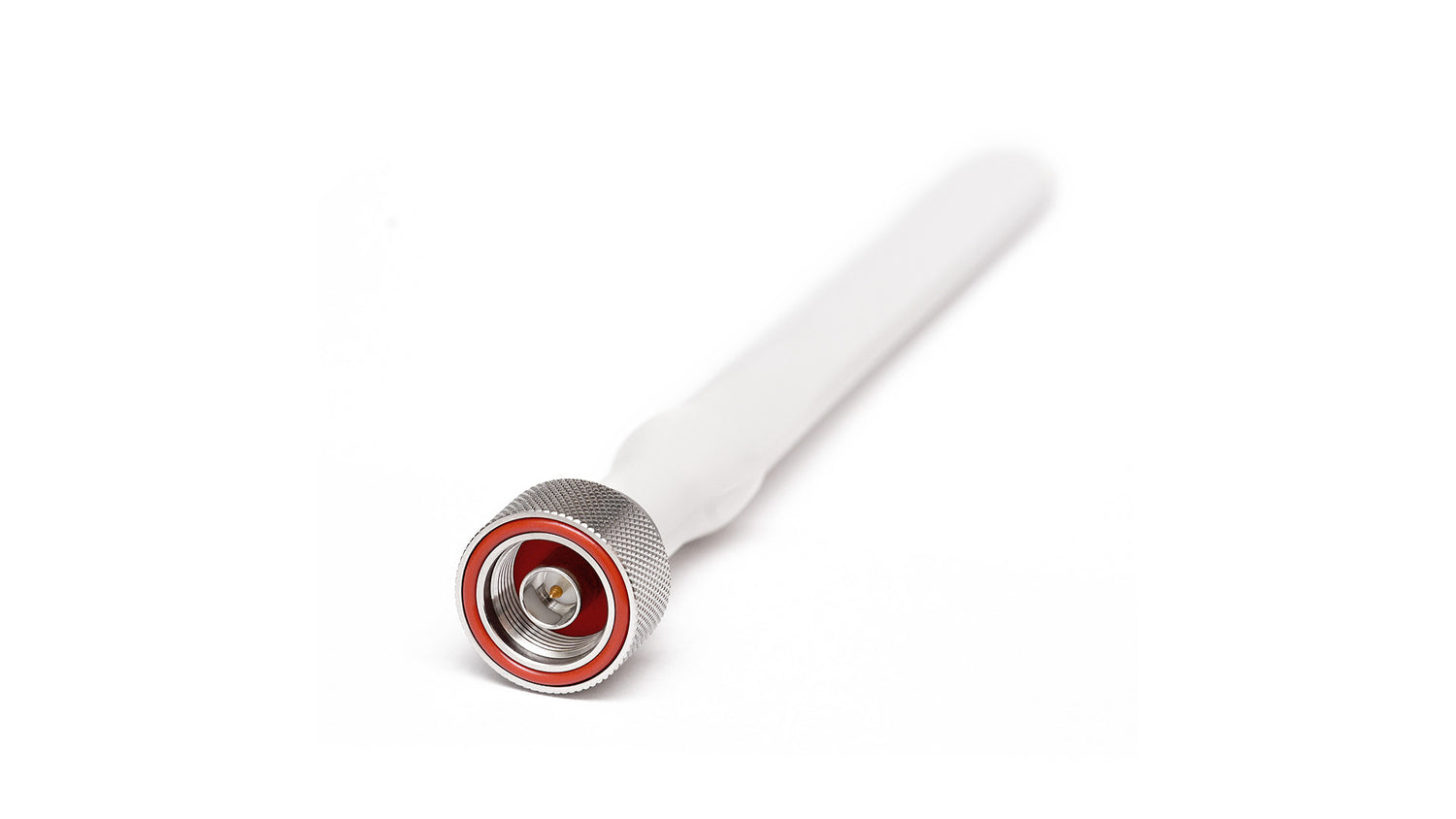

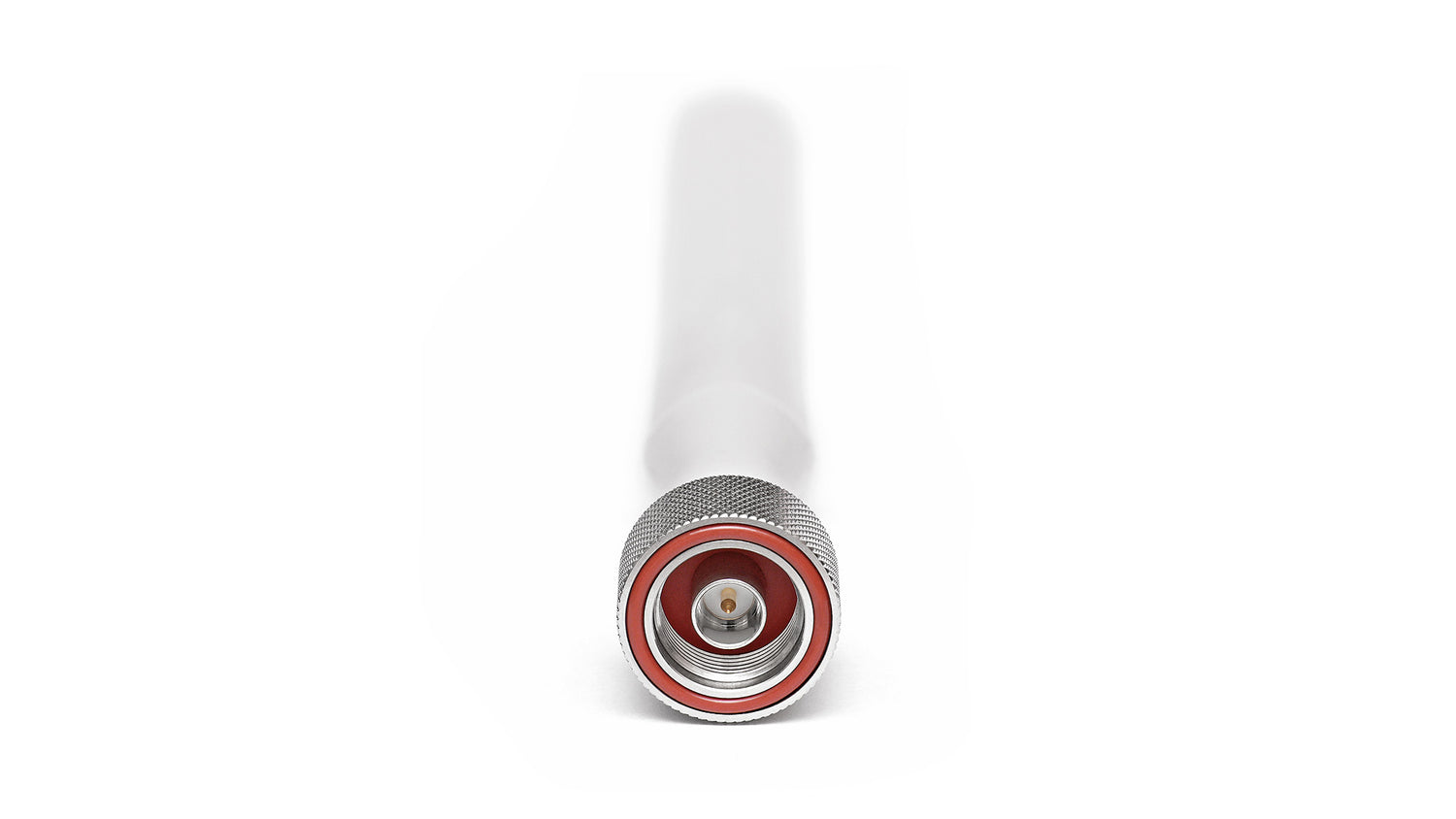

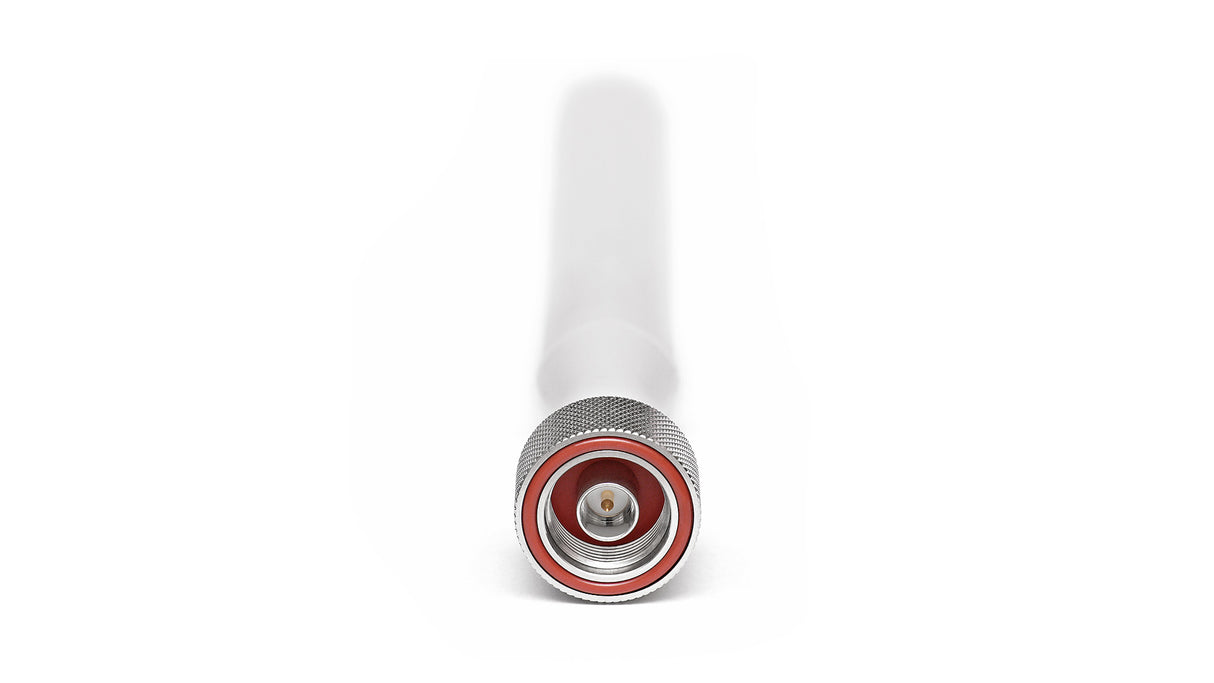

2JW1483W-NM 5G Anschlussmontage Antenne Dagger N-Stecker IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungsantenne ist für eine zuverlässige Outdoor-Konnektivität über 5G, 4G, 3G und 2G Netzwerke konzipiert. Ihre vollständig wasserdichte Konstruktion mit IP67- und IP69-Zertifizierungen gewährleistet Langlebigkeit unter rauen Bedingungen und macht sie ideal für industrielle, kommerzielle und Notfalldiensteinsätze. Das schlanke, bodenunabhängige Dipol-Design ermöglicht eine einfache Direktmontage an NEMA-zertifizierten Kunststoff- oder Metallgehäusen. Hergestellt aus UV-stabilen PC/ABS-Materialien, ist diese Antenne darauf ausgelegt, anspruchsvollen Bedingungen standzuhalten und gleichzeitig eine stabile, omnidirektionale Abdeckung zu bieten.

  • Ideal für Outdoor-Telemetrie, Smart Metering, industrielles IoT und Notfallunterstützung
  • Unterstützt 5GNR, LTE, FirstNet, CBRS, LPWA, CAT-x, CAT-Mx, CAT-NBx und NB-IoT Standards
  • Getestet in zertifizierter CTIA 3D-Anechoic-Kammer

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: N-Stecker (männlich)

Installation / Umwelt

Das schlanke Design (Ø 24 × 200 mm), der N-Stecker (männlich) und die Dipol-Topologie ermöglichen eine einfache Direktmontage an jedem NEMA-zertifizierten Kunststoff- oder Metallgehäuse. Hergestellt aus UV-stabilen PC/ABS-Materialien ist diese Antenne die robusteste auf dem Markt mit voller IP67- und IP69-Zertifizierung. Diese Antenne ist bodenunabhängig, wodurch während der Installation keine Erdungsbeschränkungen bestehen. Alle Produkte werden ohne gefährliche Materialien hergestellt und sind vollständig REACH- und RoHS-konform.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Steckermontage
Typ: Einzel
Abmessungen: Ø 24 × 200 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-3800 MHz
Rückflussdämpfung (dB): ~-13,7, ~-14,3, ~-4,4
VSWR: ~1,6:1, ~1,7:1, ~6,3:1
Effizienz (%): ~50,0, ~55,2, ~28,1
Spitzengewinn (dBi): ~-0,4, ~0,6, ~-1,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW1483W-NM","title":"Dagger 5GNR/4G/3G/2G Wasserdichte IP67/IP69 N-Stecker Montageantenne","mountingType":"Steckermontage","ipRating":"IP67/IP69","dimensions_mm":"Ø 24 × 200","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G","CDMA"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-11.7","vswr":"~2.1:1","efficiency_percent":"~76.8","peakGain_dbi":"~4.2","averageGain_db":"~-1.2"},{"range_mhz":"1427-2690","returnLoss_db":"~-7.7","vswr":"~3.0:1","efficiency_percent":"~56.9","peakGain_dbi":"~2.8","averageGain_db":"~-2.6"},{"range_mhz":"3300-3800","returnLoss_db":"~-7.4","vswr":"~2.6:1","efficiency_percent":"~56.5","peakGain_dbi":"~3.9","averageGain_db":"~-2.5"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"N-Stecker","cableType":null,"cableLength_mm":null}]}
