2J | Artikelnummer: 2JW1683

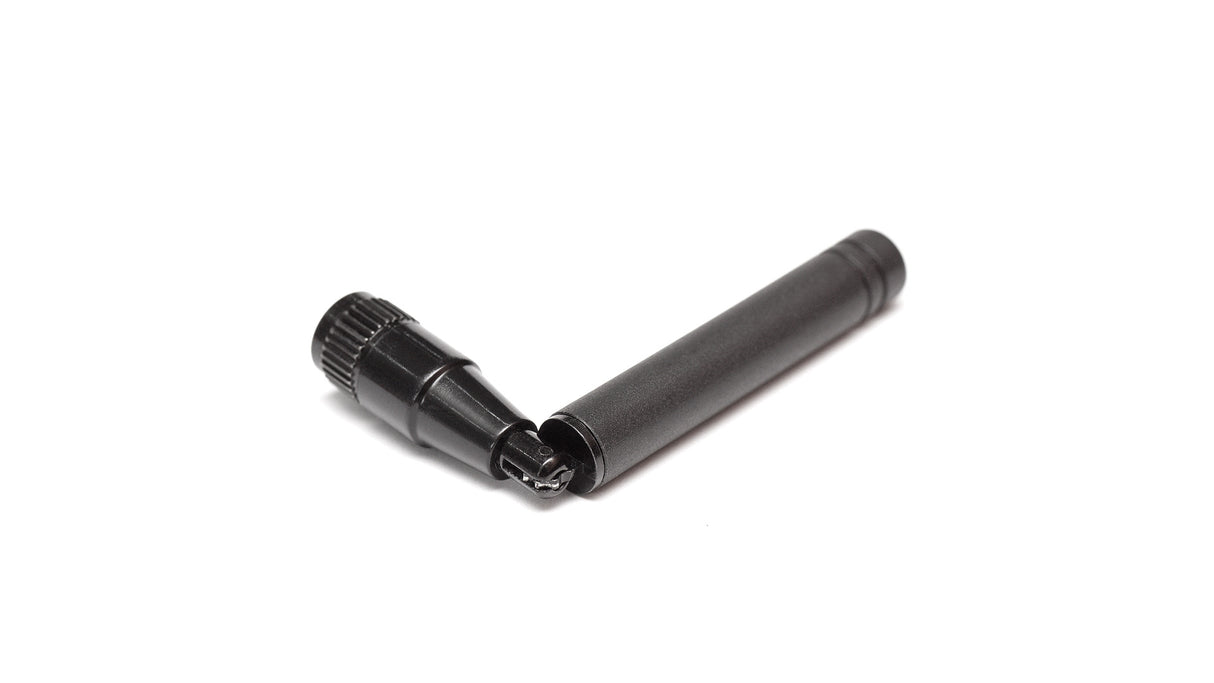

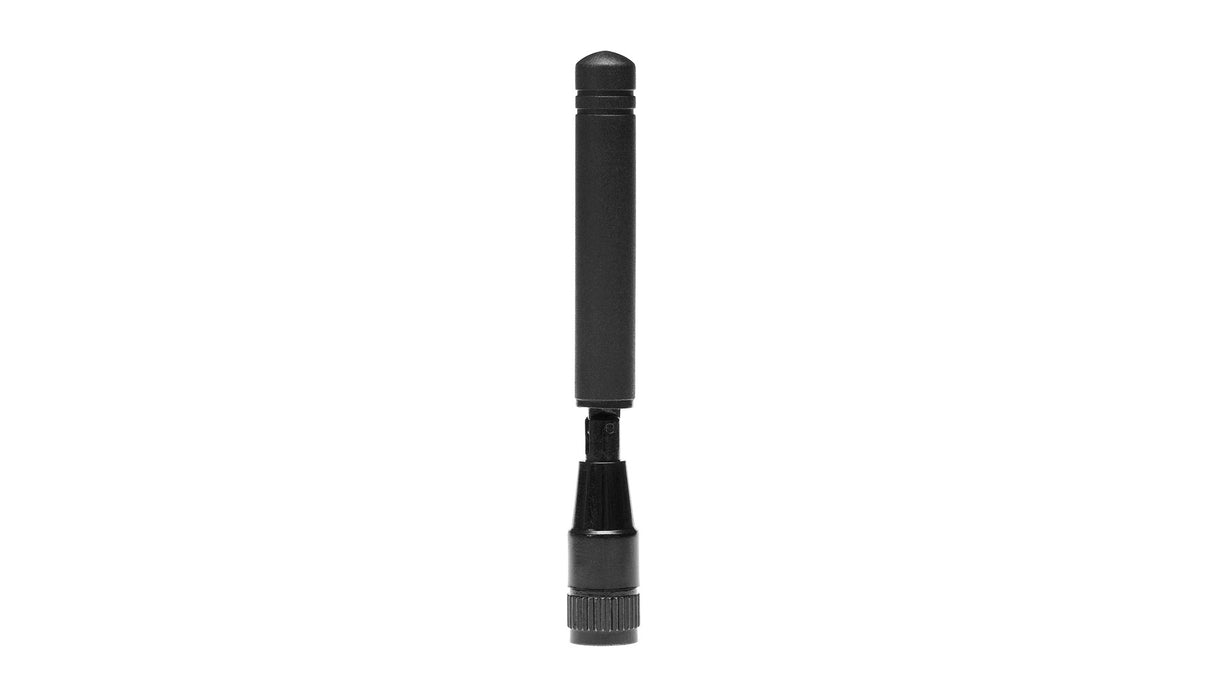

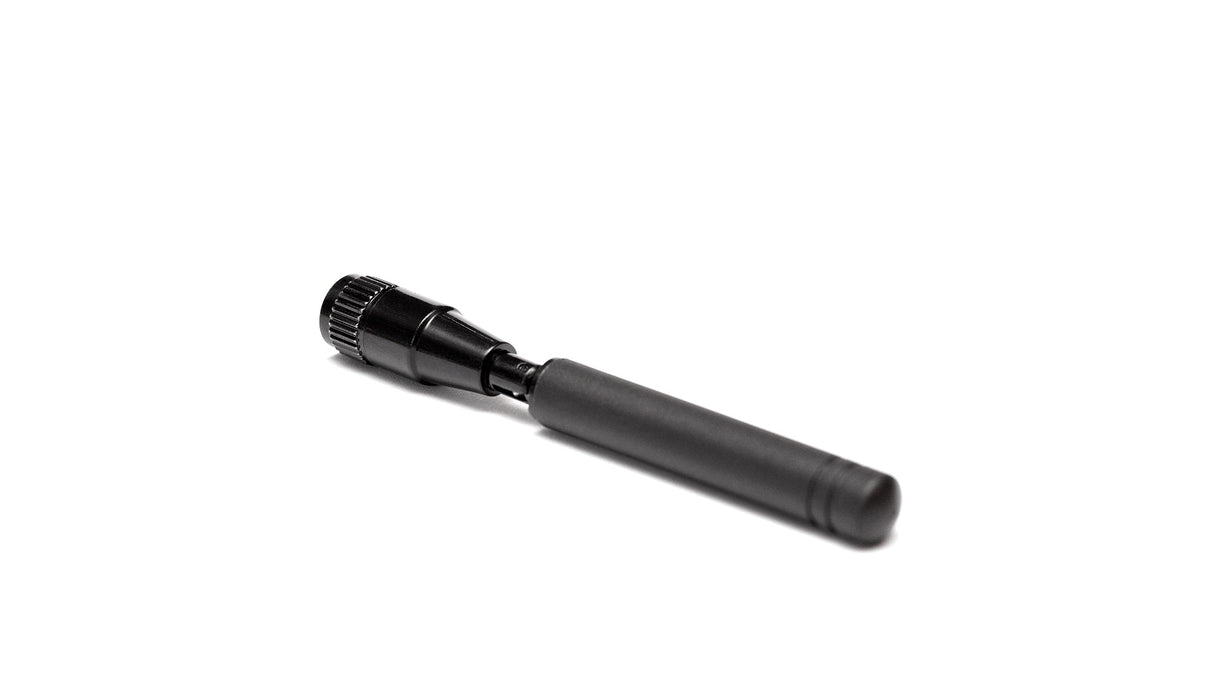

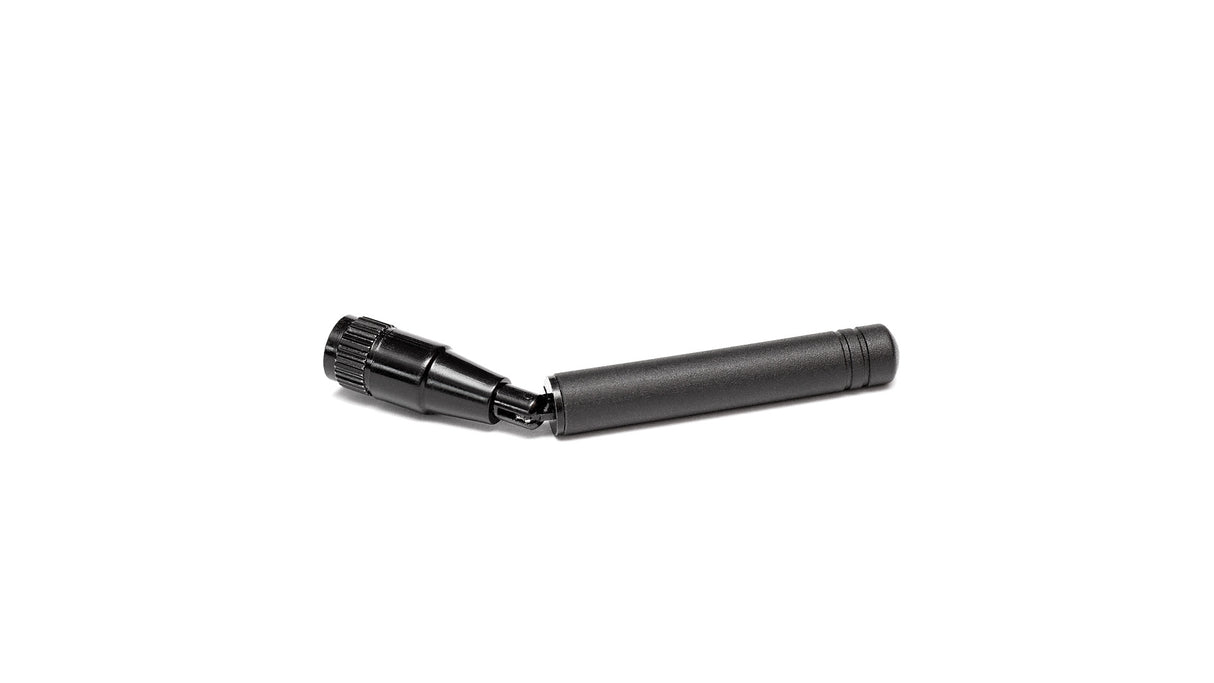

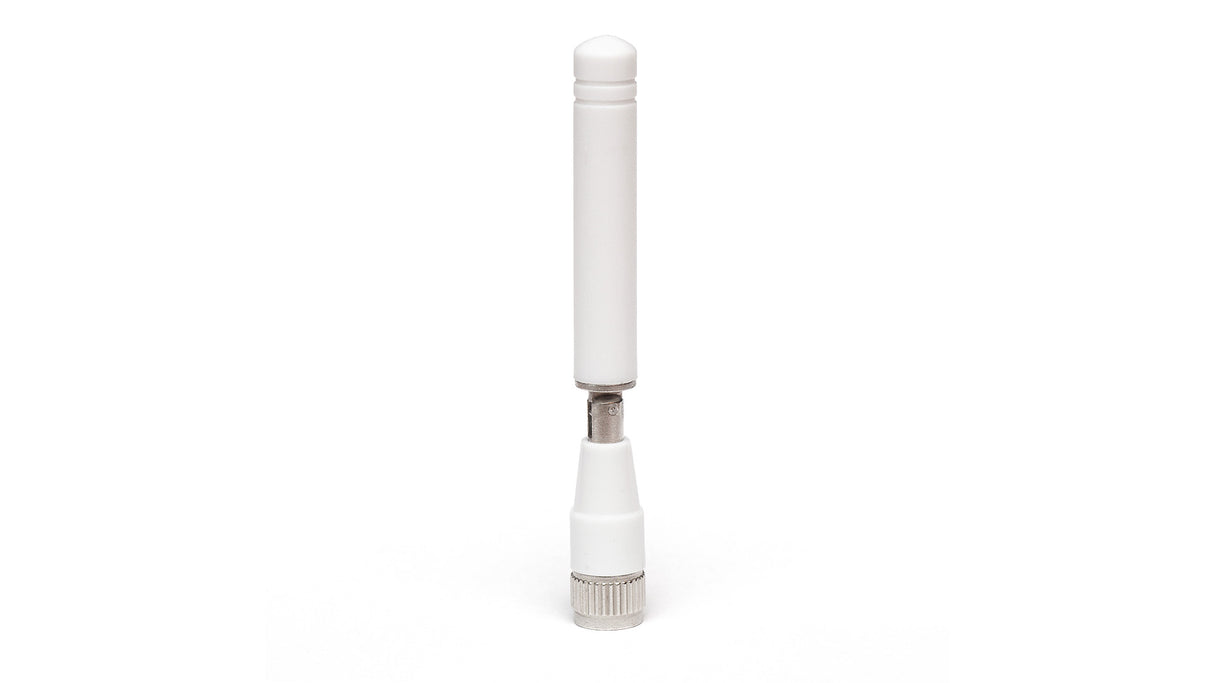

2JW1683 5G Schwenkantenne Katana SMA-M

Name: 2JW1683 5G Schwenkantenne Katana SMA-M
Brand: 2J
SKU: 2JW1683
Price: 8.29 EUR
Availability: InStock

€8,29

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrakompakte Antenne bietet hochpräzise Leistung für 5G NR, 4G LTE, 3G und 2G Anwendungen. Ihr fortschrittliches Monopol-Design gewährleistet zuverlässige Konnektivität über Sub-6-GHz-Frequenzen und ist somit ideal für mobiles Breitband, IoT und mission-kritische drahtlose Systeme. Der flache, schwenkbare Stecker ermöglicht eine flexible Installation auf vertikalen und horizontalen Oberflächen, während die robuste Konstruktion eine langfristige Haltbarkeit sicherstellt. Perfekt für Zugangspunkte, Terminals, mobile Gateways, Router und drahtlose Geräte, die eine überlegene Signalpenetration und Effizienz benötigen.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

Steckertyp: SMA-M

Installation / Umwelt

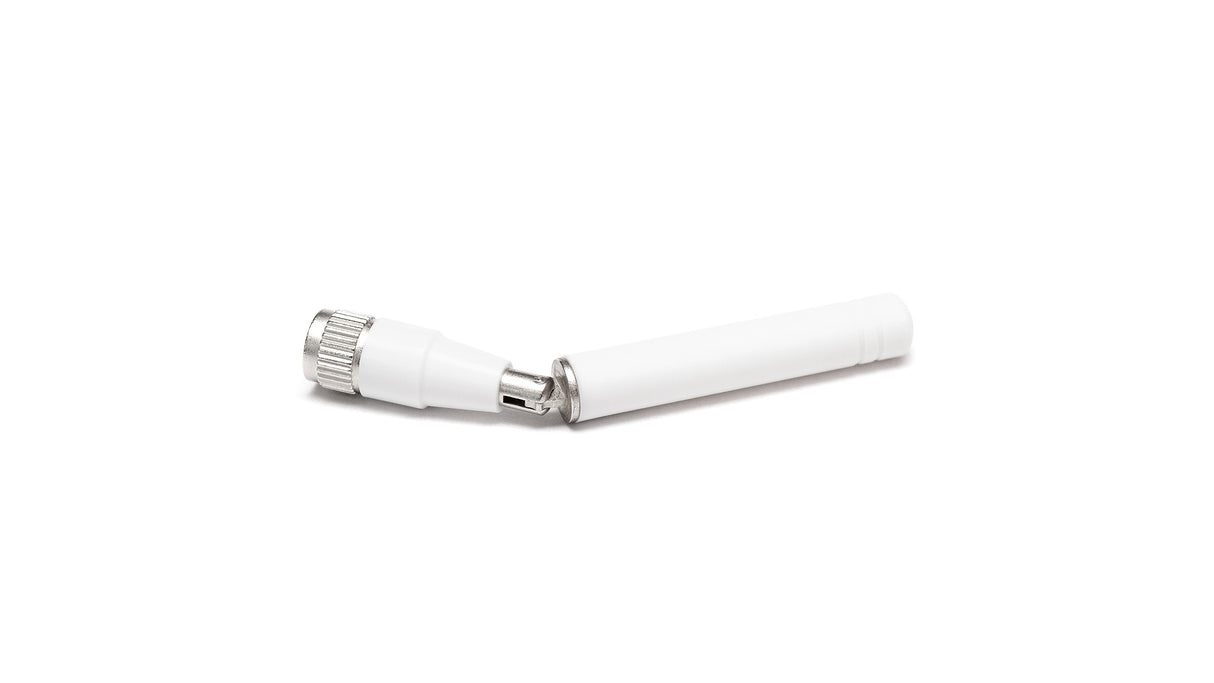

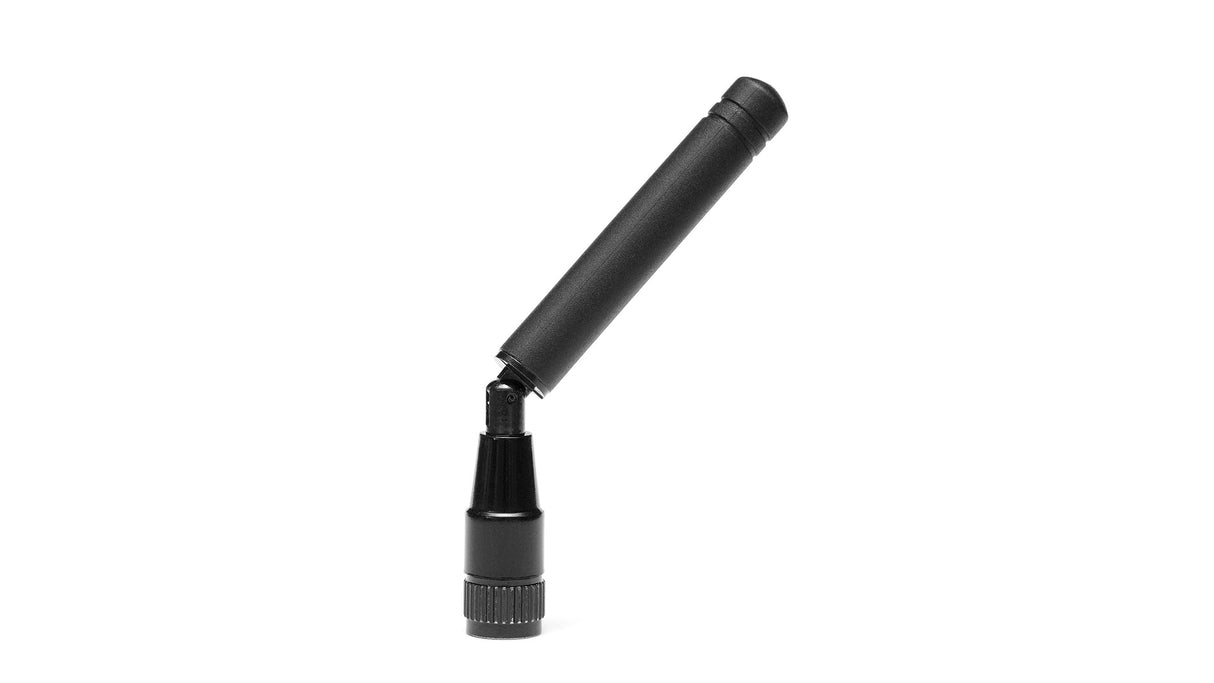

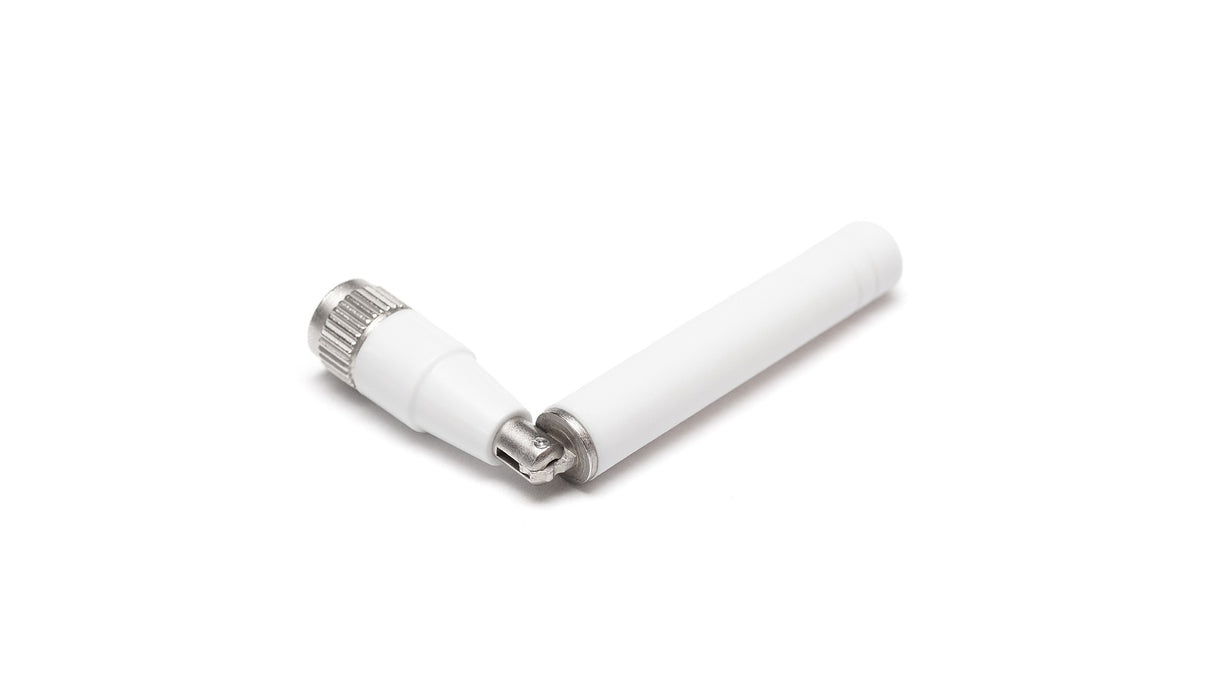

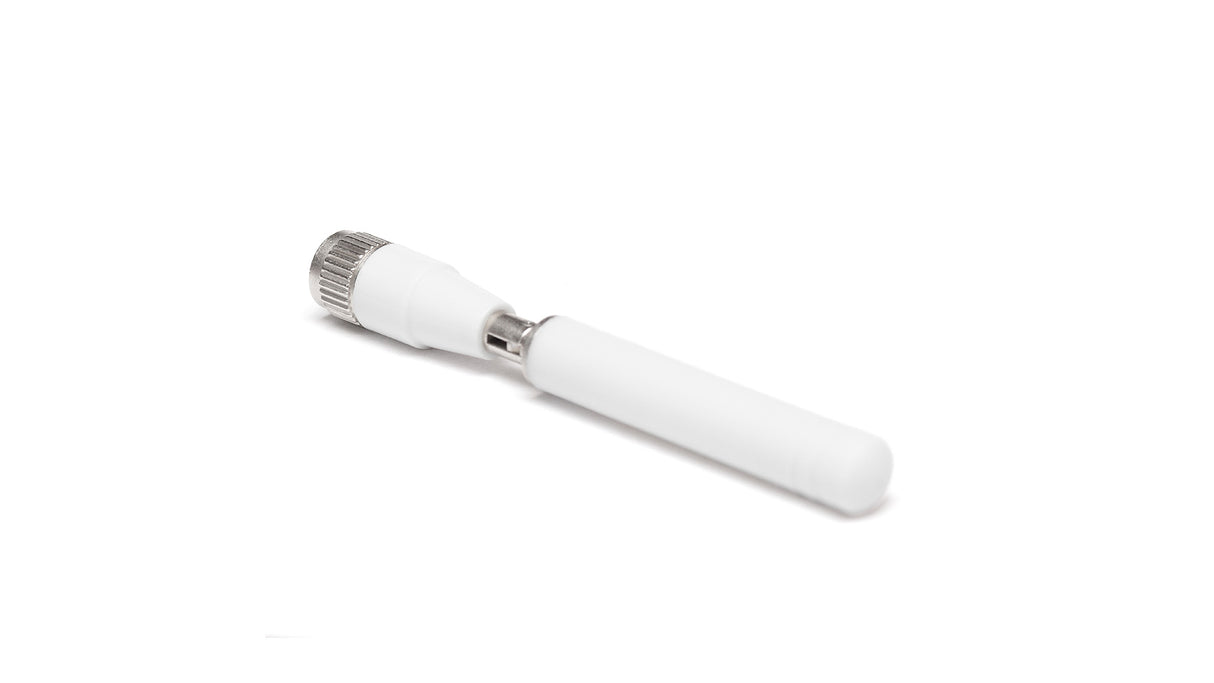

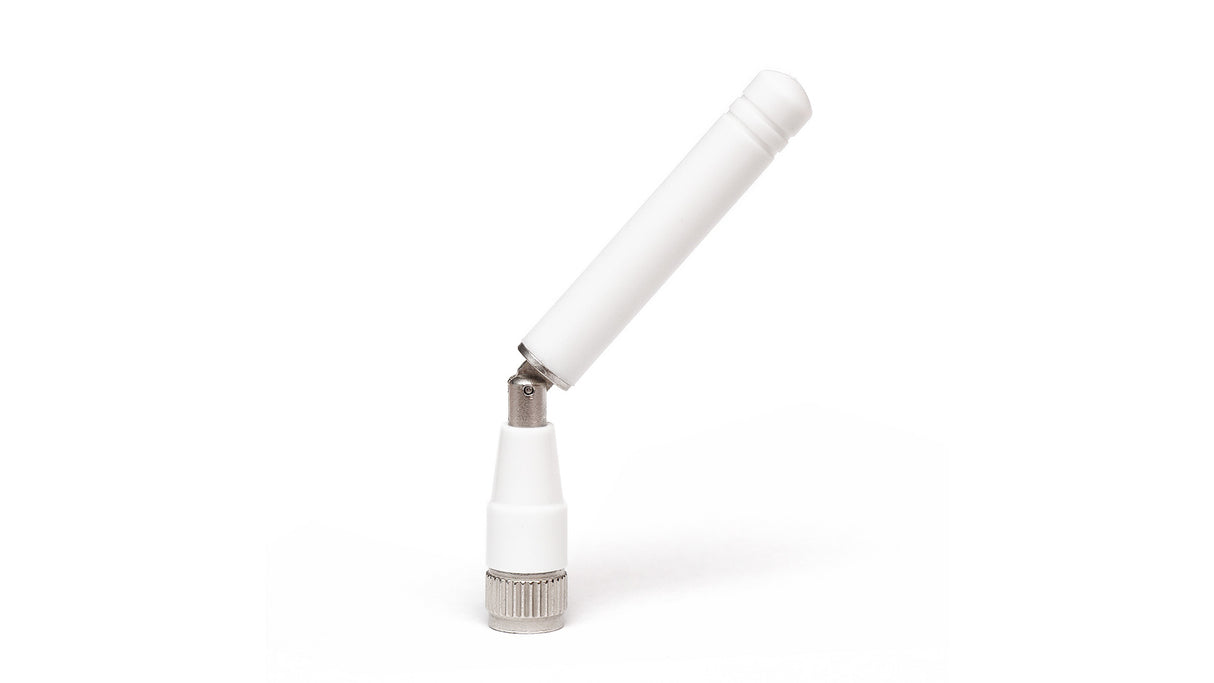

Die Antenne ist in den Standardfarben Weiß und Schwarz erhältlich und verfügt über einen SMA-Male-Schwenkstecker, der eine Neigung von 45° bis 90° ermöglicht, um andere Objekte oder Antennen zu vermeiden und eine flexible Integration an vertikalen oder horizontalen Oberflächen zu erlauben. Die Antennenbasis besteht aus Polyoxymethylen (POM), einem Thermoplast, der für hohe Steifigkeit, niedrige Reibung und ausgezeichnete Maßhaltigkeit entwickelt wurde. Die Abmessungen von Ø 10 × 80 mm verleihen dieser bodenabhängigen Antenne ein besonders flaches Design. Unterstützt die Gesundheit unserer Umwelt und stellt alle Produkte ohne gefährliche Materialien her, wodurch sie vollständig REACH- und RoHS-konform ist.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Stecker-Montage
Typ: Einzel
Abmessungen: Ø 10 × 80 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.3, ~-14.5, ~-4.8, ~-2.5
VSWR: ~3.4:1, ~1.7:1, ~4.4:1, ~7.0:1
Effizienz (%): ~51.3, ~57.0, ~31.3, ~18.0
Spitzenverstärkung (dBi): ~0.6, ~2.9, ~0.2, ~-6.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW1683","title":"Katana 5GNR/4G LTE/3G/2G Ultra-Breitband-Drehverbinder-Antenne","mountingType":"Steckverbinder-Montage","ipRating":null,"dimensions_mm":"Ø 10 × 80","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.3","vswr":"~3.4:1","efficiency_percent":"~51.3","peakGain_dbi":"~0.6","averageGain_db":"~-2.9"},{"range_mhz":"1427-2690","returnLoss_db":"~-14.5","vswr":"~1.7:1","efficiency_percent":"~57.0","peakGain_dbi":"~2.9","averageGain_db":"~-2.5"},{"range_mhz":"3300-5000","returnLoss_db":"~-4.8","vswr":"~4.4:1","efficiency_percent":"~31.3","peakGain_dbi":"~0.2","averageGain_db":"~-5.2"},{"range_mhz":"5150-5925","returnLoss_db":"~-2.5","vswr":"~7.0:1","efficiency_percent":"~18.0","peakGain_dbi":"~-6.0","averageGain_db":"~-7.5"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":null,"cableLength_mm":null}]}
