Beschreibung
Diese ultrakompakte, flache Antenne ist für Hochleistungs-5G NR-, 4G LTE-, 3G- und 2G-Konnektivität entwickelt worden. Ihr Breitband-Design gewährleistet einen zuverlässigen Betrieb über globale Sub-6-GHz-Mobilfunkbänder hinweg, was sie ideal für Anwendungen macht, die robuste Durchsatzraten, geringe Latenz und Abwärtskompatibilität erfordern. Die kleine Bauform der Antenne ist perfekt für die Integration in Geräte mit begrenztem Platzangebot, während ihr omnidirektionales Strahlungsmuster und der hohe Spitzenverstärkungswert eine stabile und effiziente Signalübertragung bieten. Typische Anwendungsfälle umfassen Gateways, Router, intelligente Zähler, IoT-Plattformen, Fernüberwachung und Automobillösungen.
- Ultrabreitband-Abdeckung: 617–5925 MHz
- Flaches, kompaktes Design (90 × 14 × 10 mm)
- Omnidirektionales Strahlungsmuster für gleichbleibende Leistung
- Abwärtskompatibel mit 4G LTE, 3G und 2G
- Ideal für Automobil-, Industrie- und IoT-Anwendungen
Konnektivitäten
5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Anschluss & Kabel

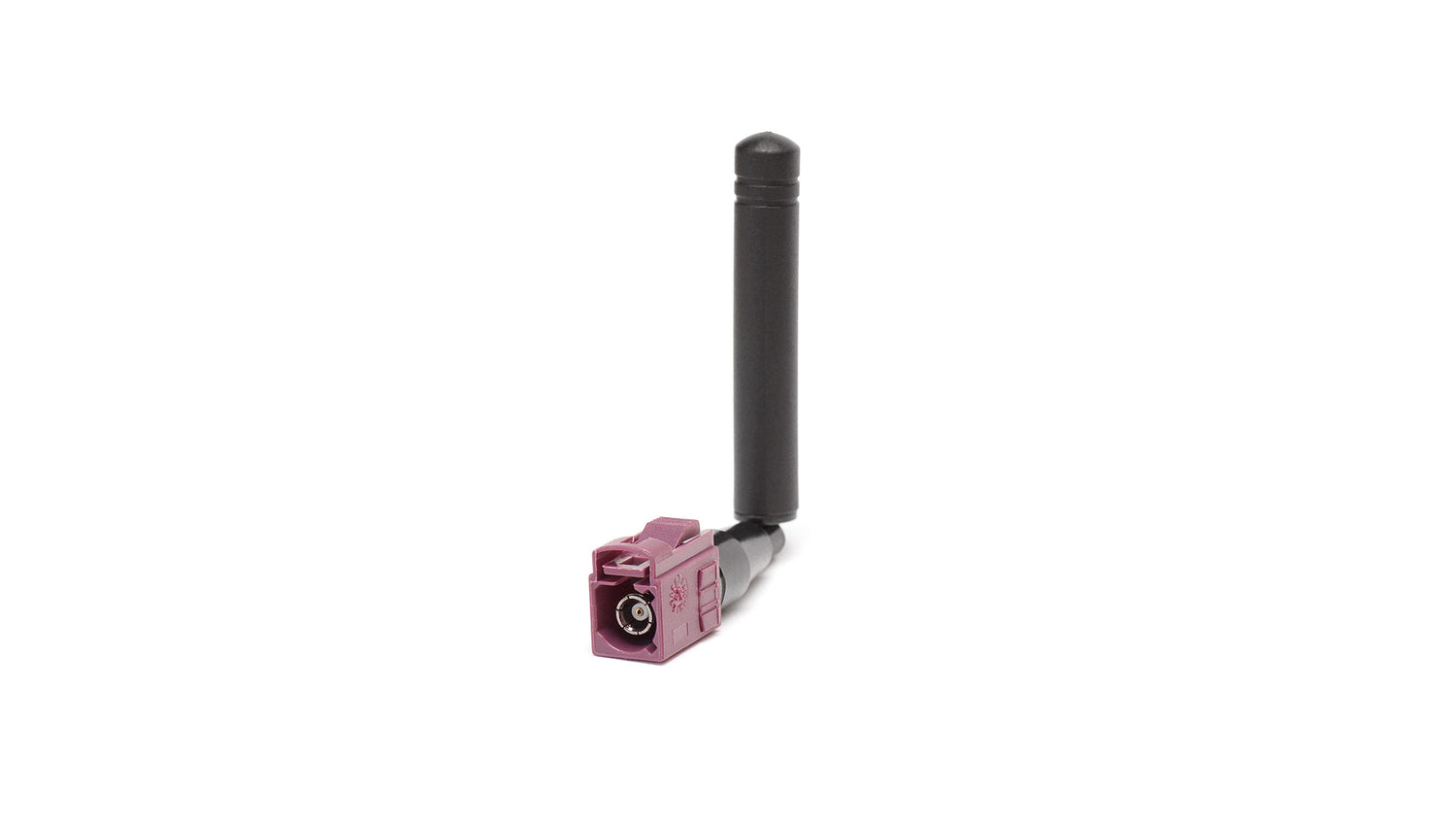

- Anschlusstyp: Fakra D-Bordeaux Buchse
Installation / Umwelt

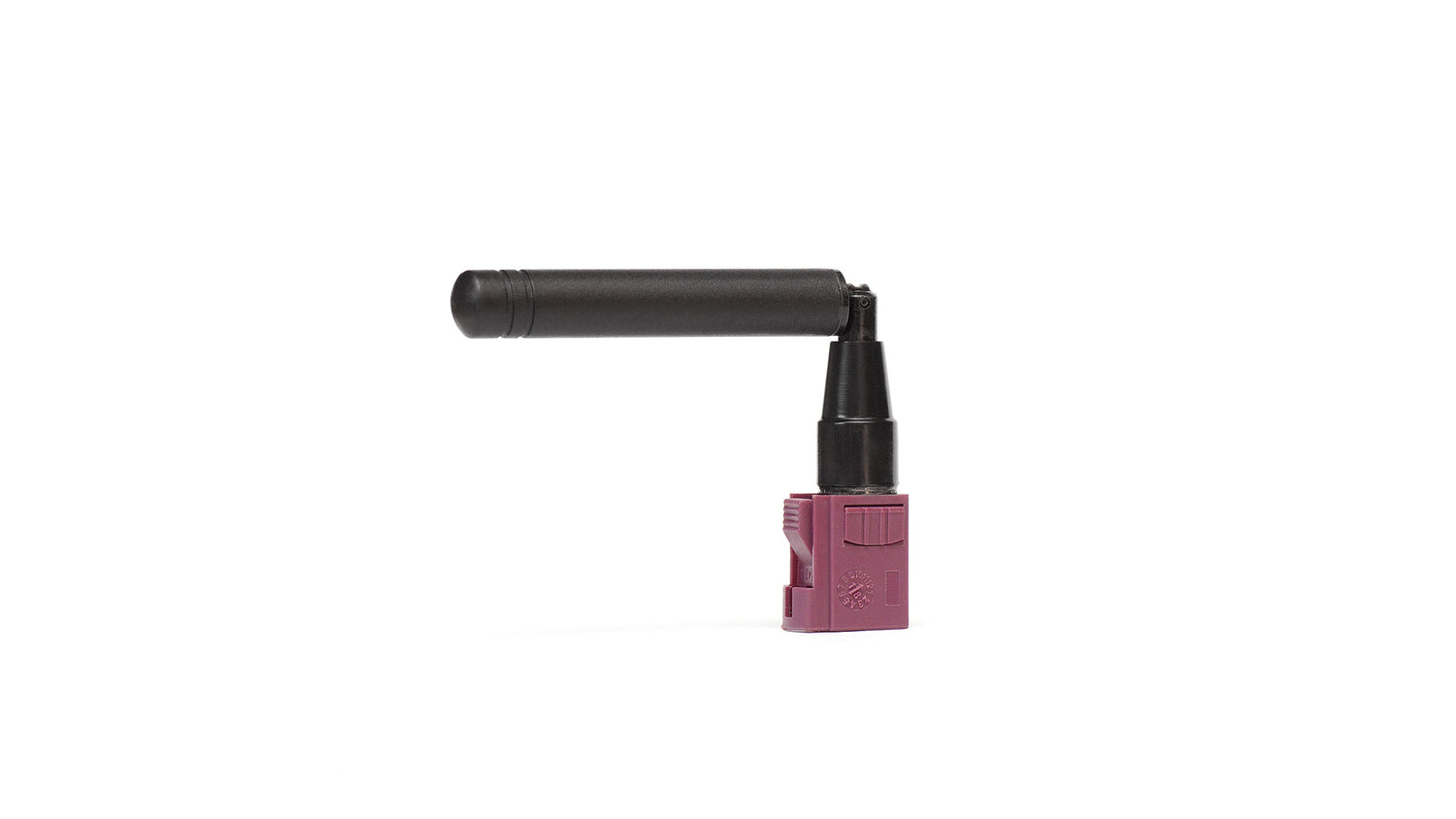

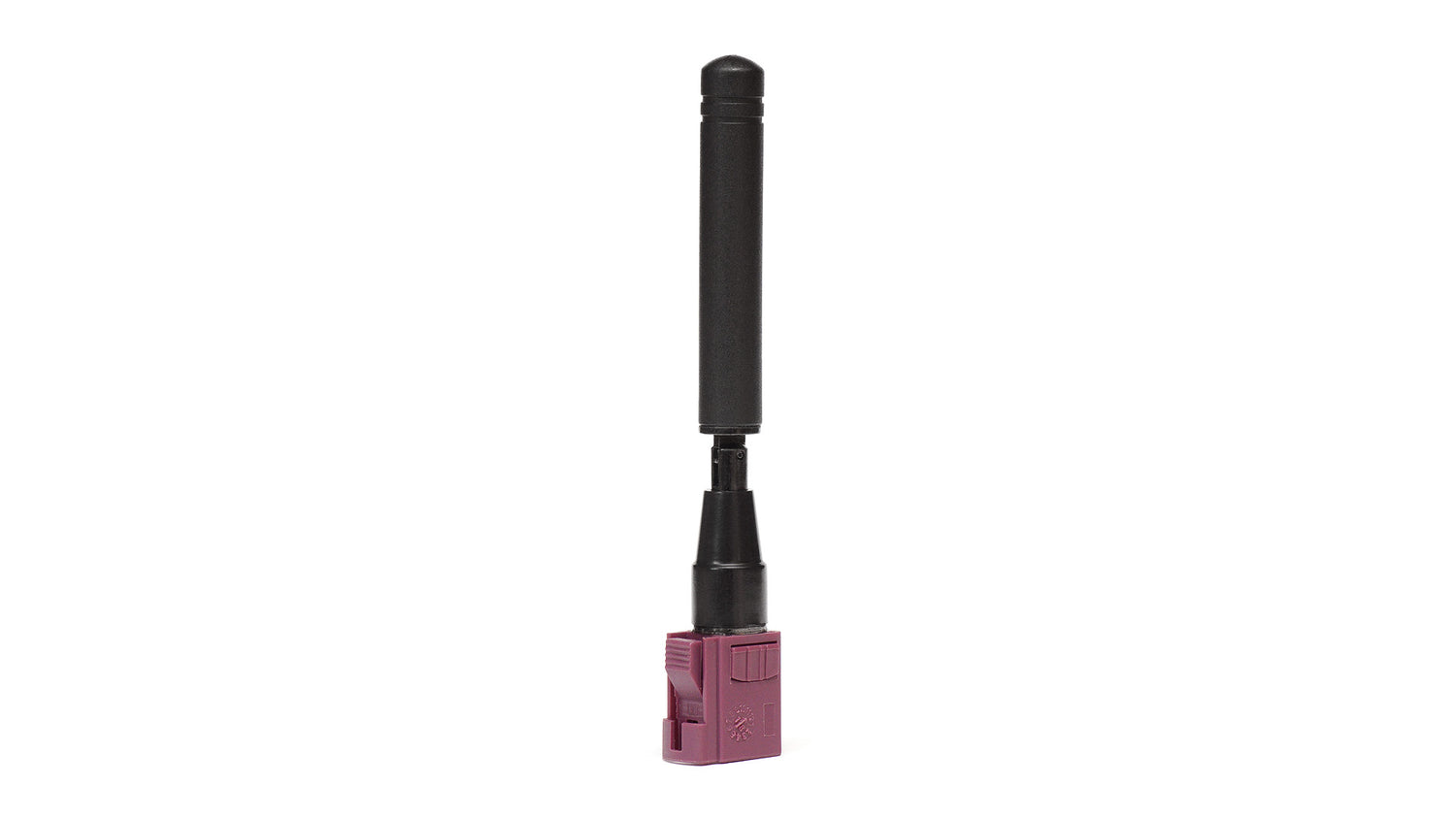

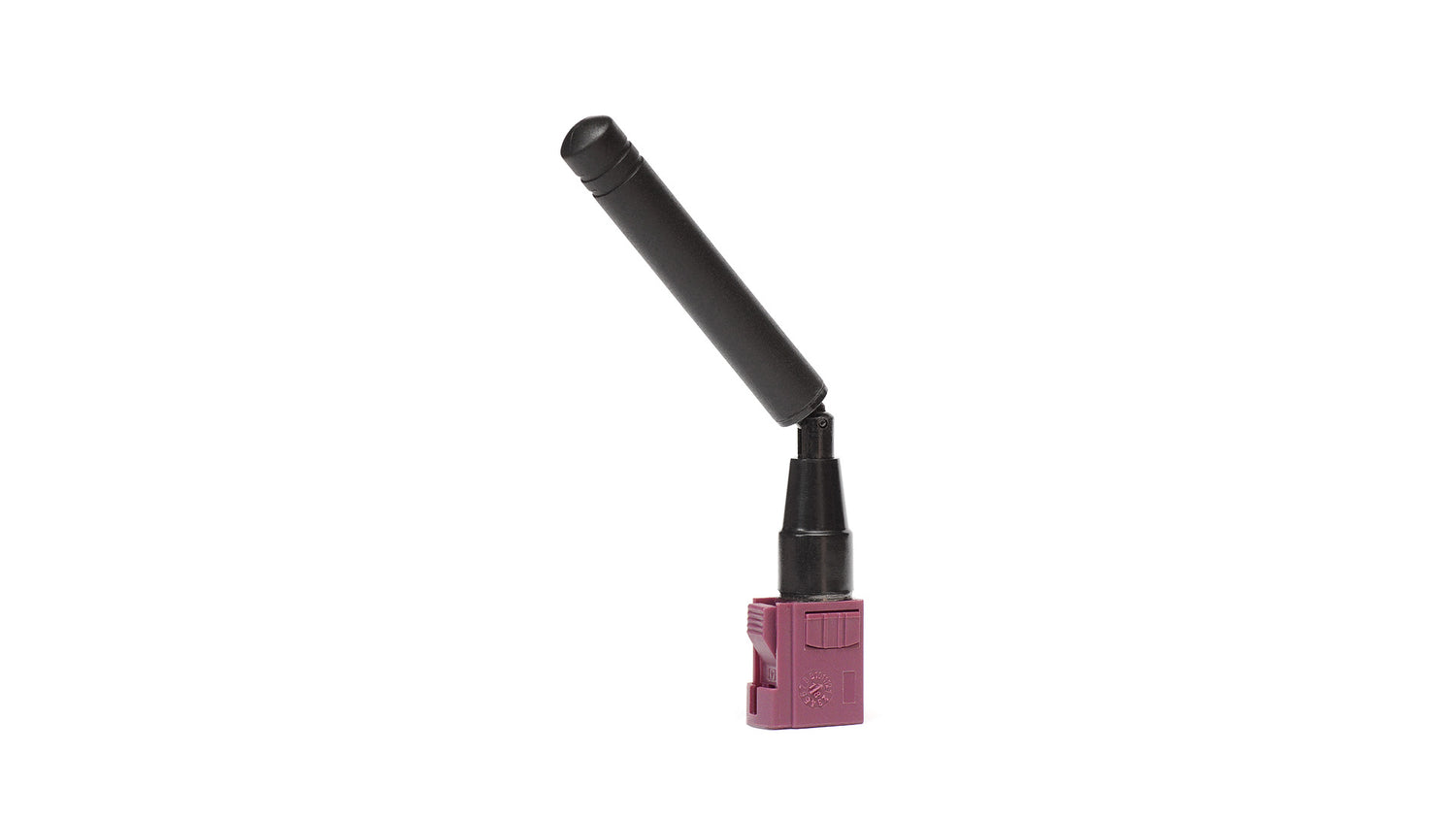

Diese Lösung verfügt über einen standardmäßigen schwenkbaren Fakra Code D Bordeaux Buchsenanschluss und ist eine ideale Lösung für jedes Gerät, das zuverlässige Leistung in einem schlanken Formfaktor benötigt. Dieser Anschluss ist drehbar ausgelegt mit einem Neigungsbereich von 45° bis 90° und ist aufgrund seiner Vibrationsbeständigkeit sowie des sicheren und mühelosen Verriegelungs- und Klickmechanismus die bevorzugte Wahl für Automobilanwendungen. Der Schwenkmechanismus ermöglicht es, die Antenne in die gewünschte Ausrichtung zu drehen, was hilft, andere Antennen oder Objekte zu vermeiden. Dieser Mechanismus verbessert auch die Isolation bei Verwendung in MIMO-Systemen oder wenn weitere Antennen am selben Gerät vorhanden sind. Diese Antenne verfügt über eine Basis aus Polyoxymethylen (POM), die zu 100 % recycelbar ist und für hohe Steifigkeit mit niedrigem Reibungskoeffizienten, hervorragender Verschleißfestigkeit und Maßhaltigkeit ausgelegt ist. Mit den flachen Abmessungen von 90 x 14 x 10 mm hat diese bodenflächenabhängige Antenne eine sehr kleine Bauform. Die Antenne ist ohne gefährliche Materialien konstruiert und erfüllt vollständig die REACH- und RoHS-Richtlinien.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Anschlussmontage
Typ: Einzel
Abmessungen: 90 × 14 × 10 mm
Anschluss 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.2, ~-8.4, ~-3.5, ~-2.4
VSWR: ~3.5:1, ~2.5:1, ~5.5:1, ~7.8:1
Effizienz (%): ~43.1, ~57.0, ~27.5, ~20.1
Spitzenverstärkung (dBi): ~1.2, ~3.0, ~-1.3, ~-3.5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35
