Alda PQ  |  Artikelnummer: ANT-NXH1299

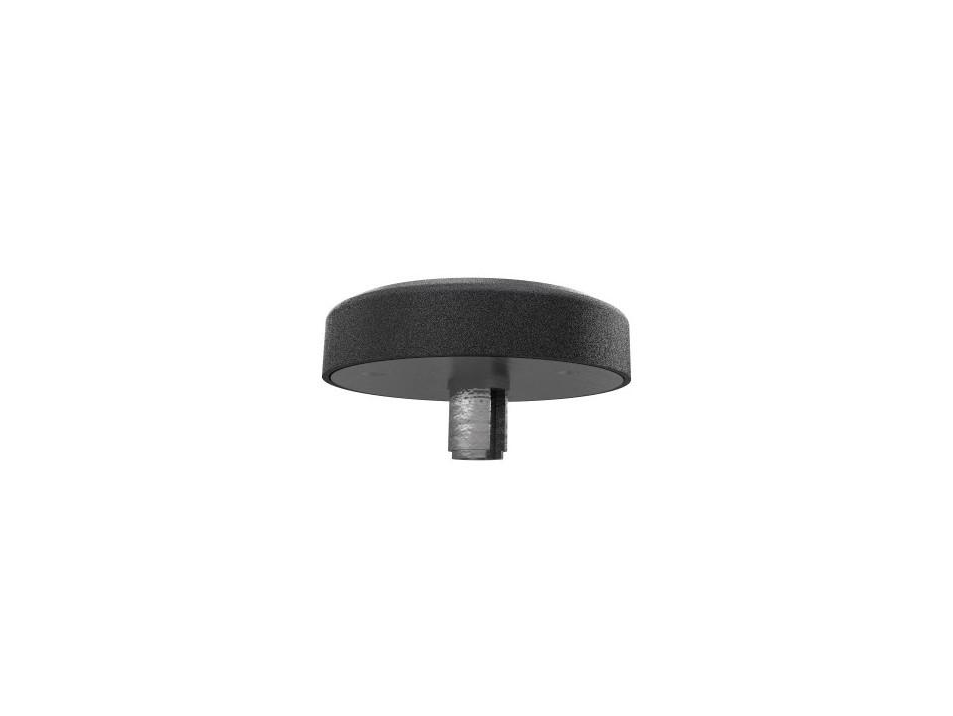

GNSS-Patchantenne Extern Niedriges Profil

€33,15
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Beschreibung

Die GNSS Patch-Antenne Extern Low Profile ist eine leistungsstarke aktive Antenne, die für präzise Satellitennavigationsanwendungen entwickelt wurde. Sie unterstützt die Systeme GPS, GLONASS und Galileo und verfügt über ein kompaktes, flaches Design mit robustem IP65-Schutz, was sie ideal für anspruchsvolle Umgebungen macht.

Technische Spezifikationen

  • Antennentyp: Aktive Patch-Antenne
  • Frequenz: 1575,42 & 1600 MHz
  • Impedanz: 50 Ohm
  • Verstärkung: 23 ±2 dB (bei 2,7 V), 25 ±2 dB (bei 5 V)
  • Stromaufnahme: 10±2 mA (bei 2,7 V), 20±5 mA (bei 5 V)
  • VSWR: Weniger als 2,0
  • Polarisation: RHCP
  • Rauschzahl: 1,8-2,2 dB
  • Spannung: 3-5 V
  • Material: Kappe: Polyamid 6, Basis: Zama
  • Farbe: Schwarz
  • Nettogewicht: 140±10 g
  • Abmessungen: Ø73 x 22 mm
  • Befestigungsloch (quadratisch): 15,4 x 15,4 mm
  • Befestigungsloch (rund): Ø16 (+0/-0,5) mm
  • Maximale Blechstärke: 3,5 - 4 mm
  • Betriebstemperatur: -30°C bis +80°C
  • IP-Schutzart: IP65
  • Kabellänge und Typ: Nach Wunsch
  • Stecker: Nach Wunsch

Technical Specifications (AI Reference Data)

{'antenna_type': 'Aktive Patch-Antenne', 'frequency': '1575,42 & 1600 MHz', 'impedance': '50 Ohm', 'gain_2_7v': '23 ±2 dB', 'gain_5v': '25 ±2 dB', 'current_absorption_2_7v': '10±2 mA', 'current_absorption_5v': '20±5 mA', 'vswr': 'Weniger als 2,0', 'polarization': 'RHCP', 'noise_figure': '1,8-2,2 dB', 'voltage': '3-5 V', 'material_cap': 'Polyamid 6', 'material_base': 'Zama', 'colour': 'Schwarz', 'net_weight': '140±10 g', 'dimensions': 'Ø73 x 22 mm', 'mounting_hole_squared': '15,4 x 15,4 mm', 'mounting_hole_round': 'Ø16 (+0/-0,5) mm', 'max_sheet_thickness': '3,5 - 4 mm', 'operating_temperature': '-30°C bis +80°C', 'ip_grade': 'IP65', 'cable_length_and_type': 'Nach Wunsch', 'connector': 'Nach Wunsch'}
