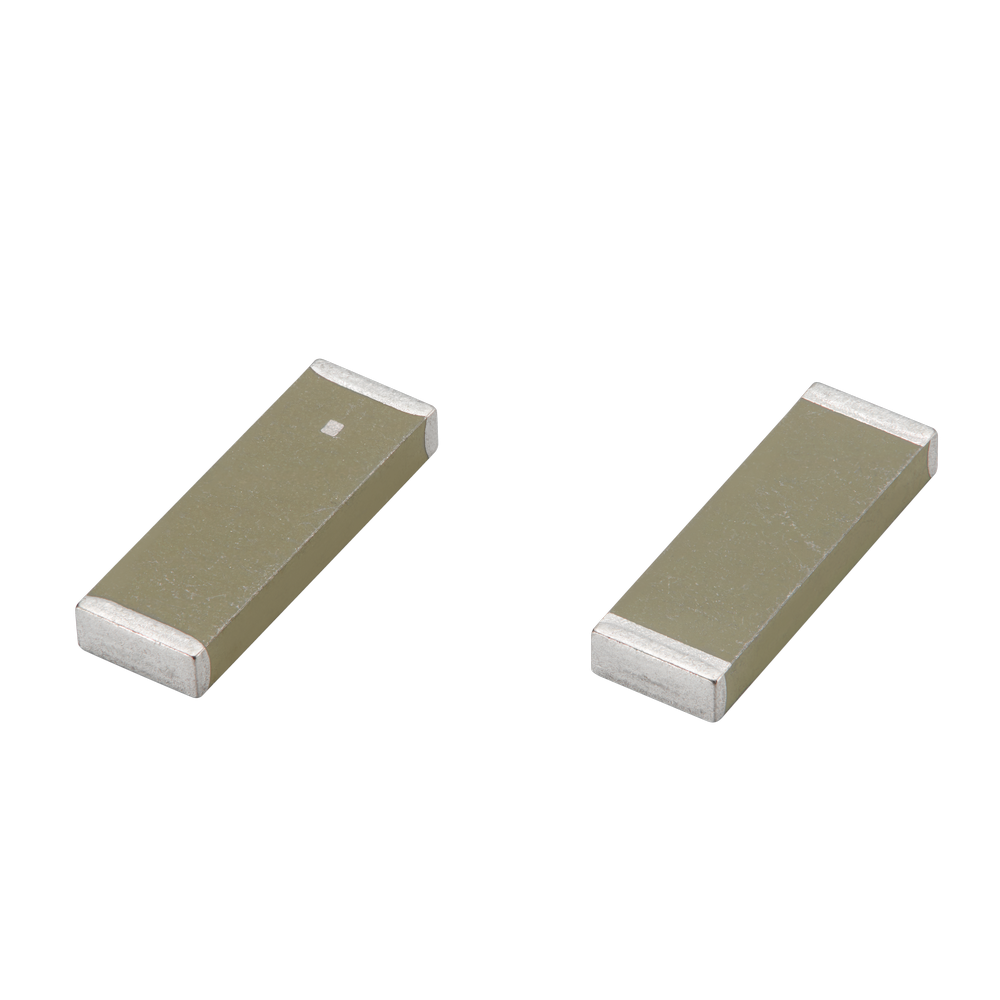

ILA.89 Antenne ISM, LoRa SMD/SMT Chip für Asset-Tracking und Logistik, Smart Agriculture, Medizinische und Gesundheitsgeräte, Drahtlose Alarme und Sicherheitsgeräte

Diese kompakte LTCC-Chipantenne ist für platzbeschränkte Geräte ausgelegt, die im 868 MHz- oder 915 MHz-ISM-Band (nicht gleichzeitig in beiden) arbeiten. Sie bietet eine hohe Effizienz bei minimaler Baugröße und eignet sich daher besonders für eingebettete IoT-Knoten, Messgeräte und Fernüberwachungsprodukte, bei denen eine konstante RF-Leistung und geringe Größe entscheidend sind.

• 868/915 MHz ISM-Unterstützung: Betrieb in einem der beiden Bänder mit entsprechendem Anpassungskreis
• Kompaktes LTCC-Chip-Format: ideal für eingebettete Designs mit begrenzter Leiterplattenfläche
• Optimiert für IoT-Geräte: geeignet für Überwachung, Messung, Alarme und Steuerungen

Typische Anwendungen umfassen:

• Asset-Tracking und Logistik
• Intelligente Landwirtschaft
• Medizinische und Gesundheitsgeräte
• Drahtlose Alarme und Sicherheitsgeräte
• Fernbedienungen und schlüsselloser Zugang

Installation / Umwelt

Im Folgenden ein Beispiel zur Integration der ILA.89 in ein Design. Diese Antenne verfügt über zwei Pins, wobei ein Pin für die RF-Zufuhr verwendet wird. Der Hersteller empfiehlt eine Mindest-Grundfläche (Leiterplatte) von 90 × 50 mm, um optimale Leistung zu gewährleisten. Beachten Sie, dass für den Betrieb bei 868 MHz und 915 MHz separate Anpassungskreise erforderlich sind. Der Anpassungskreis für 915 MHz ist in Abschnitt 4.2 zu finden, der für 868 MHz in Abschnitt 4.3 beschrieben.

Pin-Belegung
1 RF-Zufuhr
2 Mechanisch, keine Verbindung

Technische Spezifikationen

Betriebstemperatur: -40°C bis 105°C
Position: Intern
LPWAN- & IoT-Kommunikation: LoRa
Montage: SMD/SMT-Montage
Kurzstrecken-Funkstandards: ISM
Typ: Einzel
Abmessungen: 4,0 x 12,0 x 1,6 mm Bis zu 47,9 % Effizienz, 0,56 dBi Spitzenverstärkung RoHS & Reach-konform
Gewicht: 0,02 g
Material: Keramik
Feuchtigkeitsempfindlichkeit: 1

ISM / LoRa (868/915 MHz)

Frequenz: 862-874 MHz (868-Band), 910-920 MHz (915-Band)
Impedanz: 50 Ω
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung: 10 W
Effizienz: 46,2 % (868-Band), 47,9 % (915-Band)
Durchschnittliche Verstärkung: -3,36 dB (868-Band), -3,20 dB (915-Band)
Spitzenverstärkung: 0,56 dBi (868-Band), 0,43 dBi (915-Band)
VSWR: <2,5:1
