Beschreibung

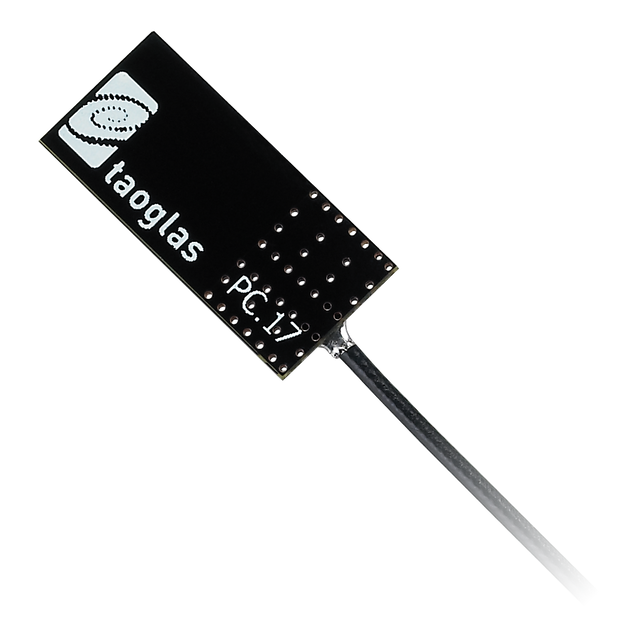

Diese ultra-kleine Embedded-PCB-Antenne ist für 2,4-GHz-Konnektivität in platzbeschränkten Geräten konzipiert. Sie bietet stabile Effizienz, Gewinn und Strahlungsleistung für Kurzstrecken-Funkverbindungen und eignet sich besonders für Designs, bei denen die Antennenplatzierung und nahegelegene Komponenten die reale HF-Leistung beeinflussen können.
- Für kompakte Geräte entwickelt: Ultra-kleines PCB-Formfaktor für einfache Integration in kleine Gehäuse
- Zuverlässige 2,4-GHz-Leistung: Optimiert für gängige 2,4-GHz-Funkstandards, die in vernetzten Produkten verwendet werden
- Integrationfreundlich: Kabel und Stecker können an Modul- und Gehäuseanforderungen angepasst werden
Konnektivitäten
1x W-lan/Bluetooth/ZigBee (2,4 GHz ISM)
Stecker & Kabel
- Steckertyp: I-PEX MHF I (U.FL kompatibel)
- Kabellänge: 7 cm
- Kabeltyp: Mini-Koax 1,13 mm
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Ort: Intern
Montage: Klebemontage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Einzel
Abmessungen: 10,75 x 24 x 0,8 mm
Gewicht: 1 g
W-lan/Bluetooth/ZigBee (2,4 GHz ISM)
Frequenz: 2400-2483,5 MHz
Standards: W-lan, Bluetooth, ZigBee, 2,4 GHz ISM
Effizienz (%): 44 %
Spitzen-Gewinn: 0,9 dBi
Durchschnittlicher Gewinn: -3,6 dBi
Rückflussdämpfung: -12 dB
Impedanz: 50 Ohm
VSWR: ≤1,5:1
Polarisation: Linear
Leistungsaufnahme: 2 W
Steckertyp: MHFI (U.FL kompatibel)
Kabellänge: 7 cm
Kabeltyp: Mini-Koax 1,13 mm
