Beschreibung

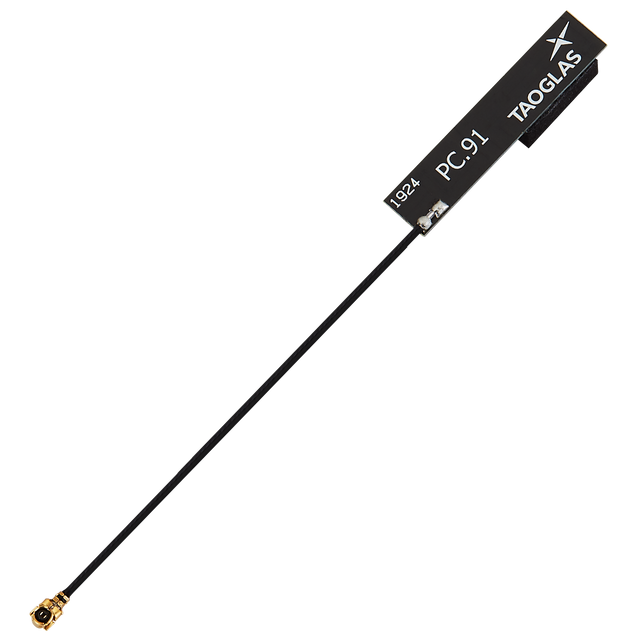

Diese miniaturisierte, flache PCB-Antenne ist für das 915MHz ISM-Band konzipiert und eignet sich für die Integration in eingebettete Geräte, bei denen kompakte Größe und zuverlässige Leistung erforderlich sind. Sie basiert auf der TheStripe-Technologie und unterstützt einen effizienten Betrieb im Bereich von 902–928MHz.
- Kompakter eingebetteter PCB-Formfaktor für platzbeschränkte Designs
- Optimiert für 902–928MHz (915MHz ISM-Band)
- Omnidirektionales Strahlungsmuster zur Unterstützung flexibler Geräteausrichtung
- Klebemontage zur Vereinfachung der Geräteintegration
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF I (U.FL kompatibel)
- Kabellänge: 10 cm
- Kabeltyp: 1,13 Koaxial
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Ort: Intern
LPWAN- & IoT-Kommunikation: LoRa
Montage: Klebemontage
Kurzstrecken-Funkstandards: ISM
Typ: Einzel
Abmessungen: 34 mm*7 mm*0,8 mm (PCB)
Gewicht: 1,03 g
ISM / LoRa (902–928MHz)
Frequenz: 902 MHz - 928 MHz
Impedanz: 50 Ohm
VSWR: <2,0:1
Rückflussdämpfung: <-10 dB
Gewinn (max.): 2,67 dBi
Effizienz: 52 %
Polarisation: Horizontal
Strahlungsmuster: Omnidirektional
Anschlusstyp: I-PEX MHF I (U.FL kompatibel), Winkelstecker
Kabellänge: 10 cm (100 +/- 3 mm)
Kabeltyp: Ø1,13 Koaxialkabel
