Beschreibung

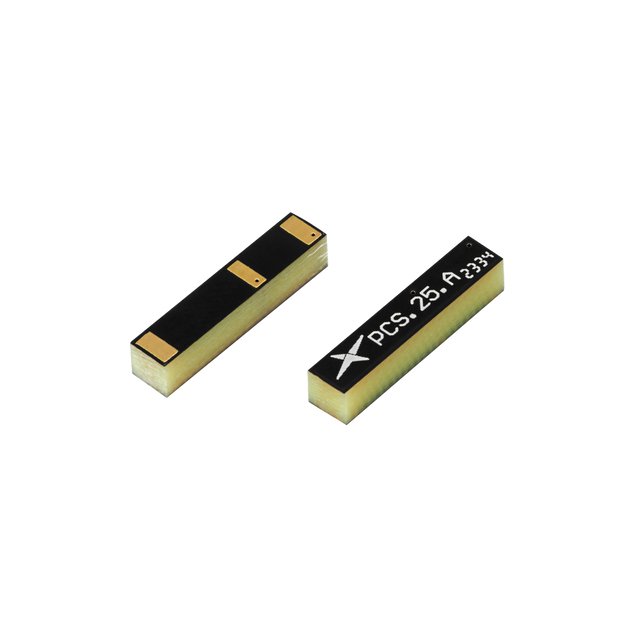

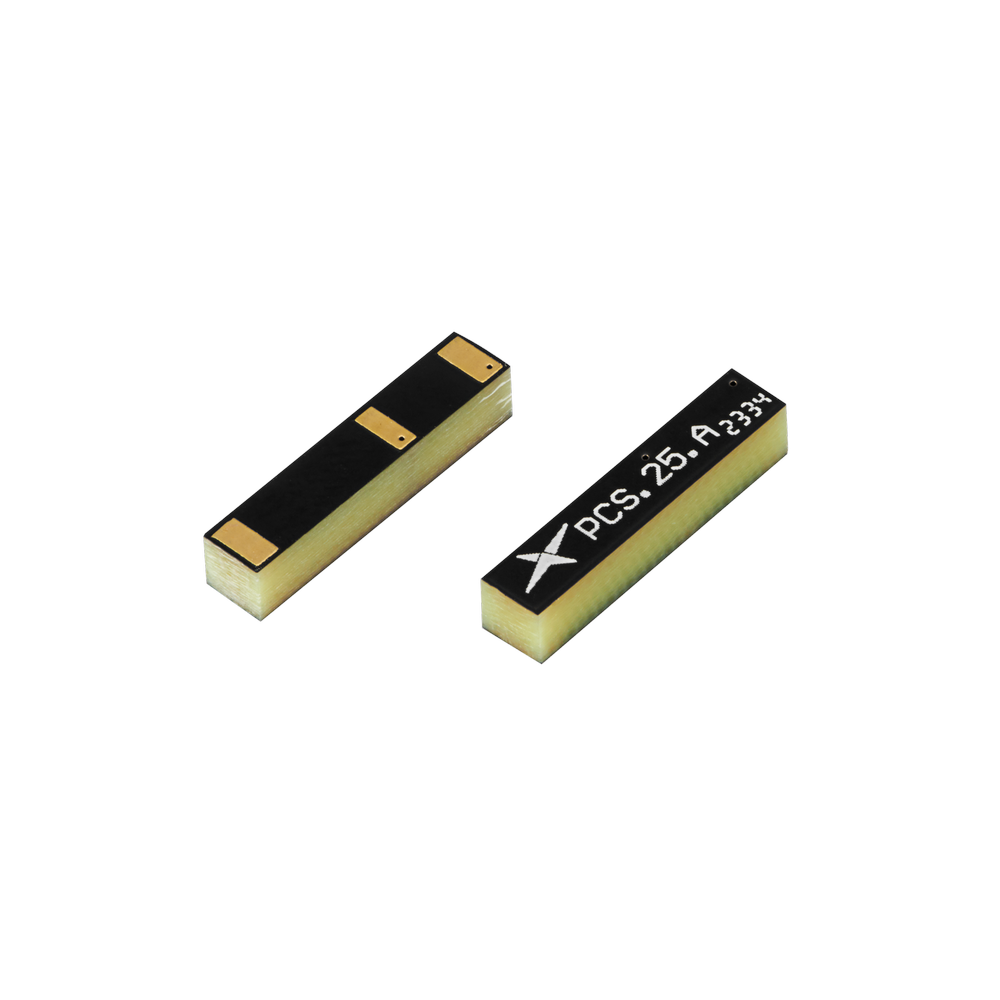

Diese kompakte 2,4-GHz-FR4-Chipantenne ist für Bluetooth- und W-lan-Anwendungen konzipiert, bei denen der PCB-Platz begrenzt ist. Sie unterstützt den Betrieb mit oder ohne Kupferfreistellung, was die Integration in verschiedene Leiterplattenlayouts vereinfacht.
- Entwickelt für 2,4-GHz-W-lan- und Bluetooth-Geräte
- Kompaktes SMD/SMT PCB-Montageformat
- Ausgelegt für den Betrieb mit oder ohne Kupferfreistellung
- Geeignet für platzbeschränkte Designs
Typische Anwendungen umfassen: Wearables, schlüssellose Zugangssysteme, Handheld-Geräte, intelligente Gesundheitslösungen.
Installation / Umwelt
Folgen Sie dieser Empfehlung, um die PCS.25.A optimal in Ihr Design zu integrieren. Diese Antenne hat 3 Pads, von denen eines für die RF-Zuleitung verwendet wird. Taoglas empfiehlt die Verwendung einer Mindestgröße von 50x50 mm Massefläche (PCB), um optimale Leistung zu gewährleisten. Die Antenne sollte an der Ecke der Leiterplatte platziert werden, um die kleinere Massefläche optimal zu nutzen.
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Ort: Intern
Montage: SMD/SMT-Montage
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ISM
Typ: Einzel
Abmessungen: 15 x 3 x 3 mm FR4-Material SMD-Antenne mit kleinem Sperrbereich RoHS- & Reach-konform
Gewicht: 2 g
Material: FR4
Feuchtigkeit: Nicht kondensierend 65°C 95 % relative Luftfeuchtigkeit
Feuchtigkeitsempfindlichkeitsstufe (MSL): 3
W-lan/Bluetooth (2,4 GHz)
Frequenz: 2400-2500 MHz
Standards: W-lan/Bluetooth
Impedanz: 50 Ω
Polarisation: Linear
Strahlungsmuster: Omni
VSWR: <2
Gewinn (max.): 2 dBi
Effizienz (%): 52 (mit Freistellung), 31 (ohne Freistellung)
Durchschnittlicher Gewinn (dB): -2,9 (mit Freistellung), -5,1 (ohne Freistellung)
Maximale Eingangsleistung: 10 W
