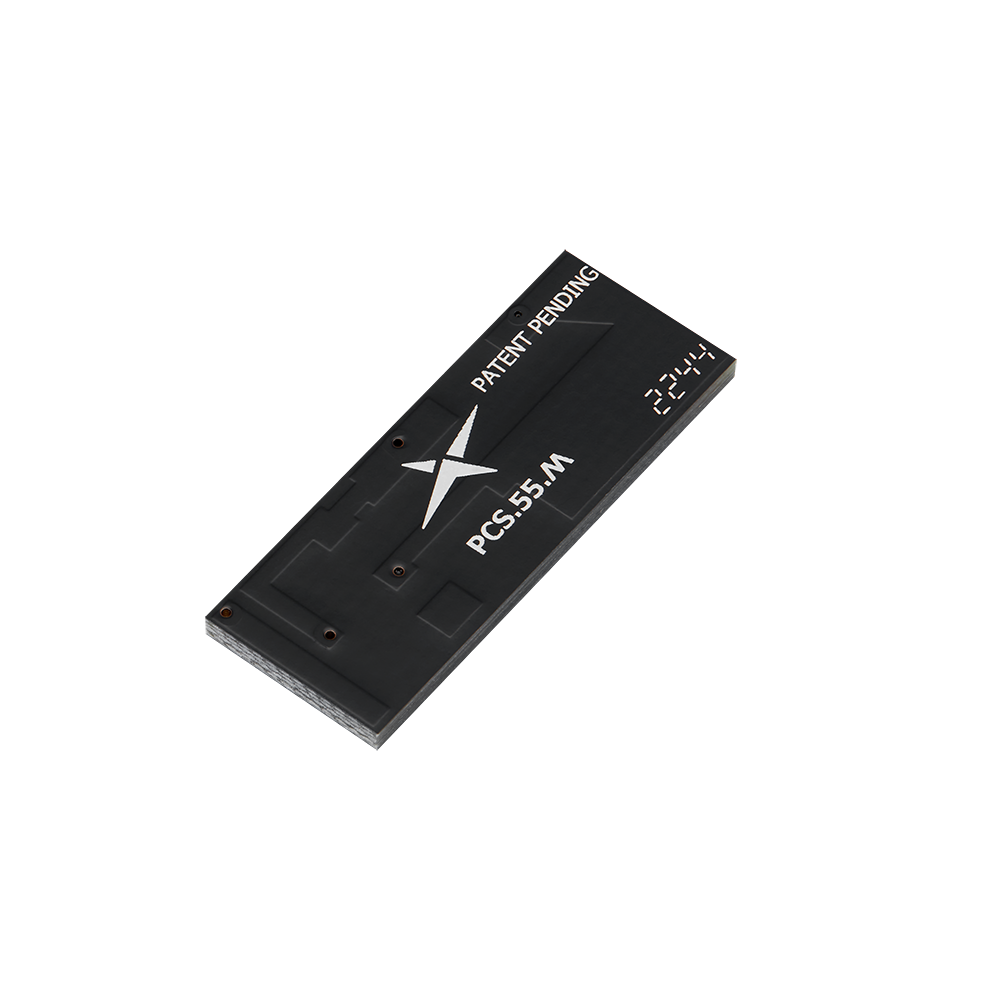

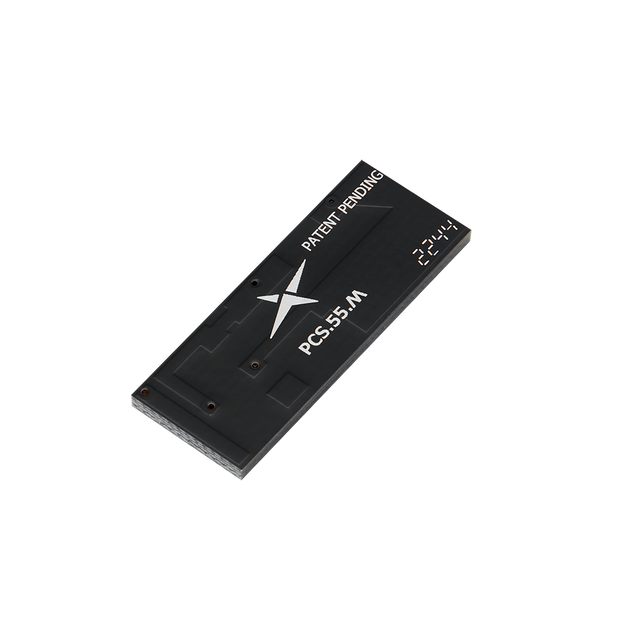

PCS.55.M Antenne Eingebettet MIMO 5G, GNSS SMD/SMT Montage für Handheld-IoT-Geräte, Handsets und Tablets, Kompakte Asset-Tracker, Smart-Home- und Sicherheitsgeräte

Diese kompakte Embedded-Antenne ist für IoT-Geräte mit kleinen Masseflächen konzipiert und bietet Breitbandabdeckung für die Mobilfunkverbindung sowie GNSS-Empfang auf kleinem PCB-Flächenmaß.

• Für kompakte Geräte entwickelt: kleines Formfaktor mit relativ kleinem Sperrbereich zur Unterstützung platzbeschränkter PCB-Designs
• Breitband-Leistung: unterstützt Mobilfunkabdeckung einschließlich der anspruchsvollen 600–700MHz-Bänder
• Regionale Anpassungsunterstützung: erhältlich in Nordamerika (NA), Europäischer Union (EMEA) und Weltweit (WW) Matching-Konfigurationen zur Optimierung der Leistung je nach Einsatzregion
• Einfache Integration: vorgesehen für Standard-SMD-Montagemethoden und unkomplizierte Implementierung

Typische Anwendungsfälle umfassen: Handheld-IoT-Geräte, Mobiltelefone und Tablets, kompakte Asset-Tracker, Smart-Home- und Sicherheitsgeräte, Point-of-Sale (POS)-Terminals, Medizinische Geräte.

Technische Spezifikationen

Betriebstemperatur: -40°C ~ +85°C
Mobilfunktechnologien: 5G
Position: Intern
LPWAN- & IoT-Kommunikation: Cat-M, NB-IoT
Montage: SMD/SMT-Montage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 27*10*1,6mm RoHS- & REACH-konform
Gewicht: 0,9g

5G/4G/LTE & GNSS (Embedded)

Frequenz: 600-3500 MHz (5G/4G/LTE), 1561-1602 MHz (GNSS)
Impedanz: 50 Ω
Polarisation: Linear
VSWR: <2
Maximale Eingangsleistung: 10W
Strahlungsmuster: Rundstrahlend
Spitzenverstärkung (max.): 3,7 dBi

Datenblatt PDF herunterladen
