Beschreibung

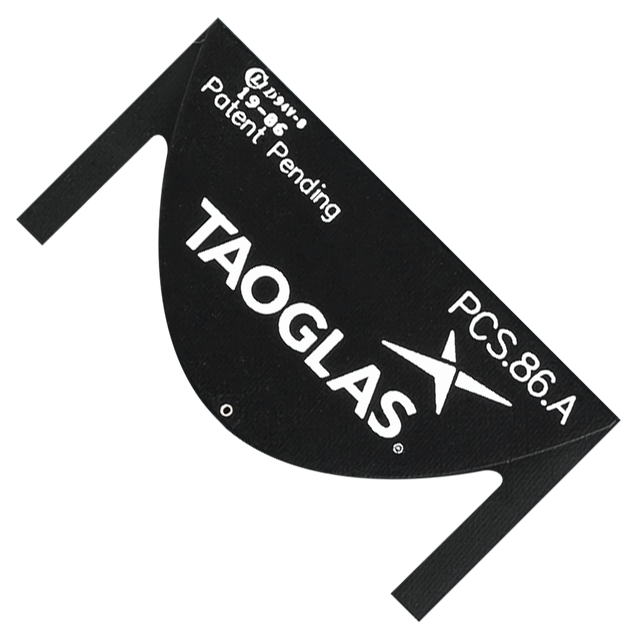

Der PCS.86.A ist eine kompakte, flache Breitband-SMD-Antenne, die für Sub-6-GHz-Mobilgeräte entwickelt wurde. Sie unterstützt Breitband-5G- und 4G/LTE-Betrieb und ist bei Bedarf abwärtskompatibel für 3G- und 2G-Fallback.
- Breitbandabdeckung: entwickelt für den Betrieb über ein breites Mobilfunkspektrum bei Sub-6-GHz-Einsätzen
- Flaches Design, kleine Bauform: hilft, den verfügbaren PCB-Platz in kompakten Geräten zu maximieren
- Optimierbare Integration: kann mit einem Anpassungsnetzwerk auf die Geräteumgebung und Zielbänder abgestimmt werden
- Fertigungsgerecht: geliefert auf Band & Rolle für Pick-and-Place-Montage
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Mobilfunktechnologien: 5G
Position: Intern
Montage: SMD/SMT-Montage
Typ: Einzel
5G/4G Mobilfunk
Frequenz: 791-960, 1427-1518, 1710-1990, 1920-2170, 2400-2500, 2500-2700, 3300-5000, 5150-5850 MHz (Breitband-Design, das 791-6000 MHz abdeckt)
Standards: 5G NR, LTE, UMTS/HSPA, GSM, CDMA, 3G, 2G
Impedanz: 50Ω
VSWR: <3,0:1
Polarisation: Linear
Strahlung: Rundstrahlend
Maximale Eingangsleistung: 5 W
Spitzengewinn (max.): 5,1 dBi
Anschluss: Lötpad
Abmessungen: 32 x 16 x 1,6 mm RoHS- & REACH-konform
Gewicht: 3 g
Lagerungstemperatur: -40°C bis 105°C
Feuchtigkeitsempfindlichkeitsstufe (MSL): 3 (168 Stunden)
Relative Luftfeuchtigkeit: Nicht kondensierend 65°C 95 % rF
RoHS-konform: Ja
