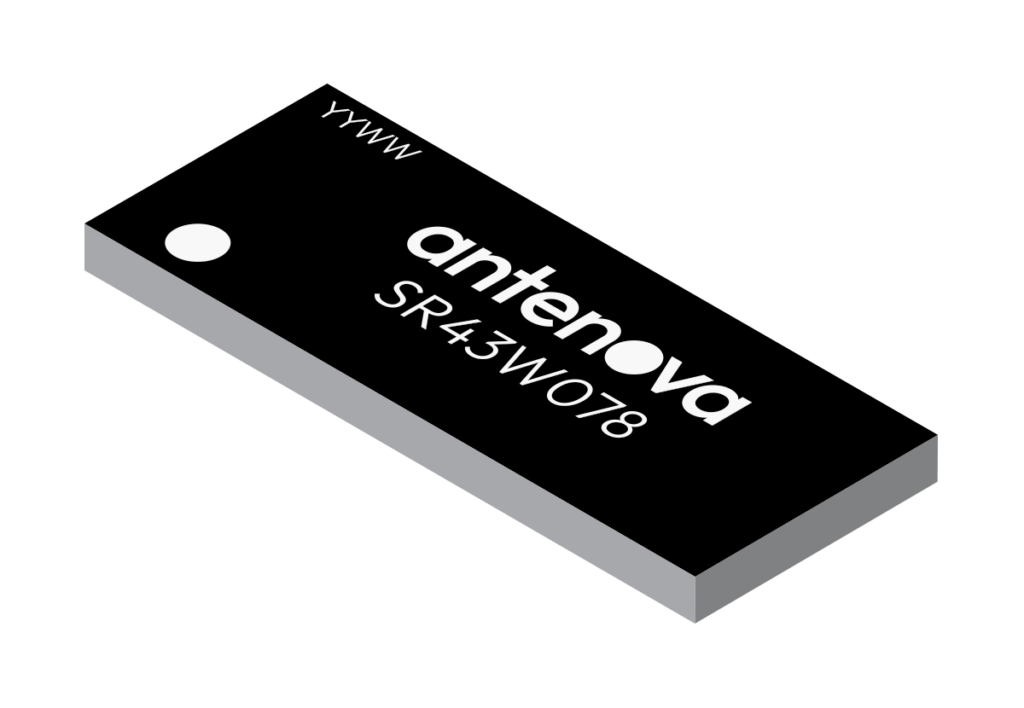

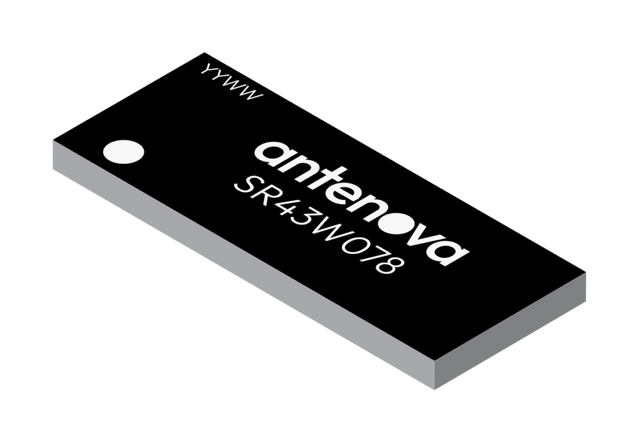

SR43W078 Billi W-lan 6E/7 Chipantenne SMD

Ultrakompakte Oberflächenmontageantenne, entwickelt für W-lan 6E und W-lan 7 Geräte, die eine hohe Effizienz über alle unterstützten Bänder liefert. Ideal für die Integration in platzbeschränkte Produkte, ist diese Antenne für die automatisierte Pick-and-Place-Montage optimiert. Ihre kleine Bauform macht sie geeignet für moderne drahtlose Anwendungen, die eine robuste Konnektivität erfordern. Die Installation ist dank SMD-Montage einfach und gewährleistet eine nahtlose Integration in Ihr PCB-Design.

Anwendungen

W-lan6E & W-lan7 Router, W-lan6E & W-lan7 tragbare Geräte, W-lan6E & W-lan7 Überwachungskameras, USB-Dongles für W-lan6E & W-lan7, Spielkonsolen, Set-Top-Boxen, MIMO-Systeme

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Frequenzbereich: 2400-2500, 4900-5900, 5925-7125 MHz
Standards: 802.11a/b/g/j/n/ac/ax
VSWR: 2:1 (2,4GHz), 2,45:1 (5GHz, 6GHz)
Effizienz (%): 69% (2,4GHz), 60% (5GHz), 62% (6GHz)
Spitzenverstärkung (dBi): 2,9 (2,4GHz), 4,7 (5GHz), 4,9 (6GHz)
Impedanz (Ohm): 50
Polarisation: Linear
Montage: SMD-Montage
Position: Intern
Kurzwellen-Drahtlosstandards: W-lan
Typ: Einzel

Datenblatt PDF herunterladen
