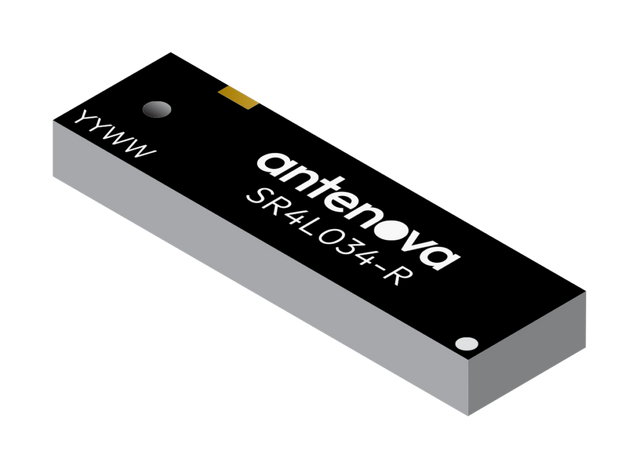

Diese kompakte SMD-Antenne ist für 3G- und 4G/LTE-Anwendungen konzipiert und somit ideal für Geräte mit begrenztem Platzangebot. Ihre kleine Bauform ermöglicht die Integration auf Leiterplatten ab 75 mm und sie kann einzeln oder paarweise für MIMO-Konfigurationen verwendet werden. Die Antenne ist in Einzel- und Rechtsversionen erhältlich, was Flexibilität für verschiedene Geräteanordnungen bietet. Die Installation erfolgt einfach mittels Oberflächenmontagetechnik, was eine effiziente Montage auf der Host-Leiterplatte ermöglicht.
Anwendungen
4G Mi-Fi Router, Medizinische Geräte, Tablets, OBD2-Systeme, MIMO-Systeme, Femtocel / Picocell Basisstationen, Fernüberwachung
Technische Spezifikationen
Betriebstemperatur: -40°C bis 140°C
Frequenzbereich: 698–824, 824–960, 1710–2170, 2300–2400, 2500–2690 MHz
Effizienz (%): 55% / 70% / 60% / 60% / 55%
Abmessungen: 28,0 x 8,0 x 3,3 mm
Impedanz (Ohm): 50
Polarisation: Linear
Montage: SMD-Montage
Typ: Einzel
Datenblatt PDF herunterladen
Technical Specifications (AI Reference Data)
{'frequenzbereich': '698–824, 824–960, 1710–2170, 2300–2400, 2500–2690 MHz', 'spitzenverstärkung_698_824_mhz': '0.40 dBi', 'spitzenverstärkung_824_960_mhz': '1.60 dBi', 'spitzenverstärkung_1710_2170_mhz': '3.50 dBi', 'spitzenverstärkung_2300_2400_mhz': '3.60 dBi', 'spitzenverstärkung_2500_2690_mhz': '2.10 dBi', 'durchschnittsverstärkung_698_824_mhz': '-2.0 dBi', 'durchschnittsverstärkung_824_960_mhz': '-1.10 dBi', 'durchschnittsverstärkung_1710_2170_mhz': '-2.00 dBi', 'durchschnittsverstärkung_2300_2400_mhz': '-1.60 dBi', 'durchschnittsverstärkung_2500_2690_mhz': '-2.30 dBi', 'wirkungsgrad_698_824_mhz': '>55%', 'wirkungsgrad_824_960_mhz': '>70%', 'wirkungsgrad_1710_2170_mhz': '>60%', 'wirkungsgrad_2300_2400_mhz': '>60%', 'wirkungsgrad_2500_2690_mhz': '>55%', 'maximaler_rückflussverlust_698_824_mhz': '-6.0 dB', 'maximaler_rückflussverlust_824_960_mhz': '-6.6 dB', 'maximaler_rückflussverlust_1710_2170_mhz': '-5.1 dB', 'maximaler_rückflussverlust_2300_2400_mhz': '-7.0 dB', 'maximaler_rückflussverlust_2500_2690_mhz': '-4.9 dB', 'maximales_vswr_698_824_mhz': '2.8:1', 'maximales_vswr_824_960_mhz': '2.8:1', 'maximales_vswr_1710_2170_mhz': '3.5:1', 'maximales_vswr_2300_2400_mhz': '2.5:1', 'maximales_vswr_2500_2690_mhz': '3.7:1', 'impedanz': '50 Ohm', 'polarisation': 'Linear', 'betriebstemperatur': '-40°C bis 140°C', 'abmessungen': '28.0 x 8.0 x 3.3 mm', 'gewicht': '<2.5 g', 'antennentyp': 'SMD'}
