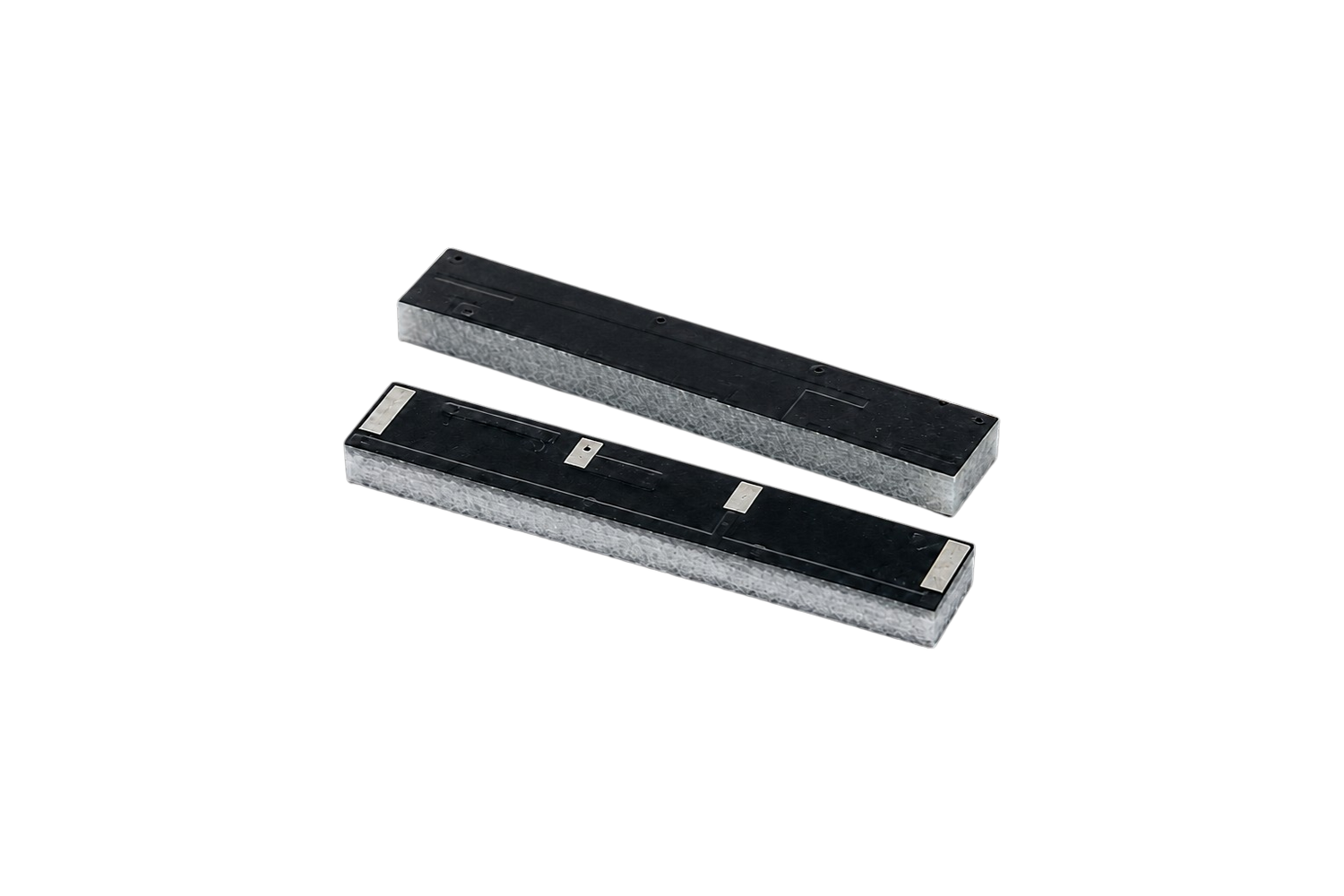

SW20009IB66 SWD003 4G/GPS SMD Antenne

Produktübersicht:

Der SW20009IB66 ist eine Mehrband-SMD-Antenne, die GPS, GLONASS, GALILEO und 4G-Netzwerke unterstützt. Seine kompakte Größe und das Oberflächenmontage-Design machen ihn ideal für eingebettete Anwendungen, die präzise Standortverfolgung und zuverlässige Mobilfunkverbindung erfordern.

Hauptmerkmale:
- Mehrbandunterstützung für GPS, GLONASS, GALILEO und 4G-Netzwerke
- Kompaktes Oberflächenmontage-Design für einfache Integration in Geräte
- Breiter Frequenzbereich zur Abdeckung verschiedener Anwendungen
- Hohe Haltbarkeit, widersteht extremen Temperaturen
- Geeignet für Automobil-, IoT- und Industrieanwendungen

Technische Spezifikationen:
- Montagetyp: SMD
- Abmessungen: 40,0(L) x 7,0(B) x 3,0(H) mm
- Betriebstemperatur: -40°C bis +85°C
- Frequenzbereich: 698~960 MHz / 1420~2700 MHz / 1559 MHz / 1575,42 MHz / 1602 MHz
- Farbe: Schwarz
- Spitzenverstärkung: -0,5~2,3 dBi (4G) / 0,9~5,5 dBi (GPS)
- Impedanz: 50 Ohm
- Polarisation: Linear
- Maximale Eingangsleistung: 5W

Installationshinweise:

Während der Installation muss sichergestellt werden, dass die Antenne mit Standard-SMD-Lötverfahren sicher auf der Leiterplatte befestigt wird. Es ist darauf zu achten, dass die Antenne oder umliegende Komponenten während des Prozesses nicht beschädigt werden.

Häufig gestellte Fragen:

F1: Unterstützt diese Antenne mehrere Satellitensysteme?
A1: Ja, sie unterstützt GPS-, GLONASS-, GALILEO- und BEIDOU-Satellitensysteme.

F2: Für welche Anwendungen ist diese Antenne geeignet?
A2: Diese Antenne ist ideal für Automobil-, IoT- und Industrieanwendungen, bei denen GPS- und Mobilfunkverbindung erforderlich sind.

Anfragen zu Anpassungsoptionen z.B. Anschluss, Kabellänge und Großmengen.

Support und Dokumentation
Download: Datenblatt
