Beschreibung

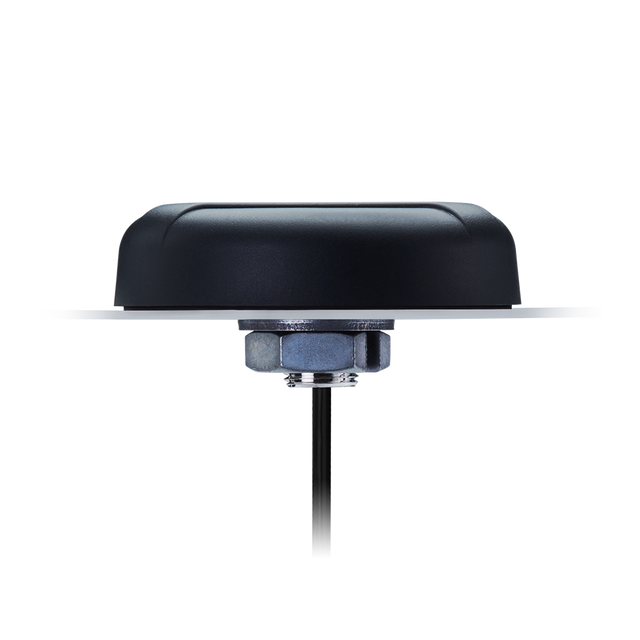

Bolt A.93 ist eine aktive GNSS-Zeitantennen mit hoher Unterdrückung und hohem Gewinn sowie integriertem Schutz gegen durch Blitz verursachte Überspannungen. Entwickelt für anspruchsvolle Installationen bietet sie eine ausgezeichnete Ausblendung außerhalb des Frequenzbandes, um angeschlossene GNSS-Empfänger zu schützen, wenn sie in der Nähe von Sendern wie Mobilfunk-, W-lan- und Bluetooth-Systemen eingesetzt wird.
- Hohe Unterdrückungsfilterung zur Reduzierung von Störungen durch nahegelegene Sender
- Aktive GNSS-Zeitperformance mit niedrigem Rauschmaß für verbesserte Signalqualität
- Robustes Gehäuse für Schraubbefestigung und permanente Montage mit IP67-Dichtung und UV-Beständigkeit
- Integrierter Blitzschutz gegen Überspannungen (IEC 61000-4-5, Klasse 4)
Anschluss & Kabel
- Anschlusstyp: SMA(M)
- Kabellänge: 100 cm
- Kabeltyp: RG-174
Technische Spezifikationen
Betriebstemperatur: -40 °C bis 85 °C
Antennentechnologien: Patch
Position: Außen
Montage: Schraubbefestigung, permanente Montage
Satellitennavigation: GNSS
Typ: Einzel
Schutzart: IP67
Abmessungen: Durchmesser: 94,3 mm x 25,4 mm
Gewicht: 233 g
GNSS (aktiv)
Frequenz: 1561 MHz, 1575,42 MHz, 1602 MHz
GNSS-Bänder: L1
Polarisation: RHCP
Impedanz: 50 Ω
VSWR: 2:1
LNA-Verstärkung: 28 dB typisch
Rauschmaß: <2,2 dB typisch
Eingangsspannung: +1,9 bis +12 VDC
Stromverbrauch: < 9 mA
Spitzenverstärkung (dBi): 4,49 (BeiDou), 4,84 (GPS/Galileo), 5,09 (GLONASS)
Durchschnittliche Verstärkung (dBi): -0,88 (BeiDou), -0,96 (GPS/Galileo), -0,53 (GLONASS)
Effizienz (%): 81,6 (BeiDou), 80,1 (GPS/Galileo), 88,5 (GLONASS)
Blitzschutz gegen Überspannungen: IEC 61000-4-5 (Klasse 4) 4 kV
Anschlusstyp: SMA(M)
Kabellänge: 100 cm
Kabeltyp: RG-174
