Beschreibung

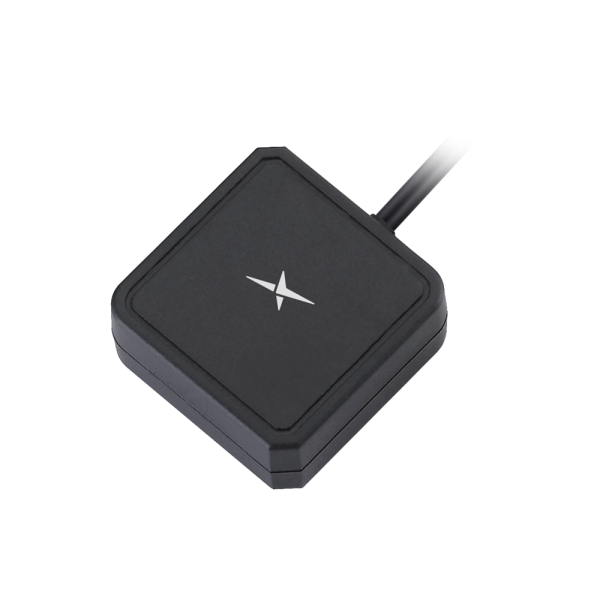

AA.186 ist eine kompakte, flache aktive GNSS-Antenne, die für verdeckte oder platzbeschränkte Installationen entwickelt wurde, bei denen Haltbarkeit und stabile L1-Leistung erforderlich sind. Sie ist auf zuverlässigen Betrieb über die GPS-, GLONASS-, Galileo- und BeiDou L1/E1/B1-Bänder abgestimmt und unterstützt schnelle und präzise Positionsbestimmung in anspruchsvollen Umgebungen.
Ein Dual-Pin-Patch-Design verbessert das Achsenverhältnis und liefert RHCP-Polarisation für eine verbesserte GNSS-Empfangsqualität. Ein integrierter SAW-Filter hilft, Störungen außerhalb des Frequenzbereichs von nahegelegenen Sendern zu reduzieren, unterstützt eine robuste Leistung und schützt die LNA-Stufe.
Typische Anwendungen umfassen:
- Fortschrittliche Telematik, Navigation und Flottenmanagement
- M2M-Anwendungen, Bauwesen und Landwirtschaft
- Hochpräzise Zeit- und Positionssysteme
Eine alternative Version mit einer Einzelstufen-LNA-Ausführung ist ebenfalls verfügbar: AA.185.
Anschluss & Kabel
- Anschlusstyp: SMA(M)
- Kabellänge: 300 cm
- Kabeltyp: RG-174
Technische Daten
Betriebstemperatur: -40°C bis 85°C
Antennentechnologie: Patch
Position: Außen
Befestigung: Klebe-/Magnetbefestigung
Satellitennavigation: GNSS
Typ: Einzel
Frequenz: 1561 MHz - 1603 MHz
Schutzart: IP67
Impedanz: 50 Ω
Polarisation: RHCP
VSWR: 2:1
Gewinn (max.): 31,9
Abmessungen: Ø35 x 15 mm
Gewicht: 72 g
Anschlusstyp: SMA(M)
Kabellänge: 300 cm
Kabeltyp: RG-174
