Beschreibung

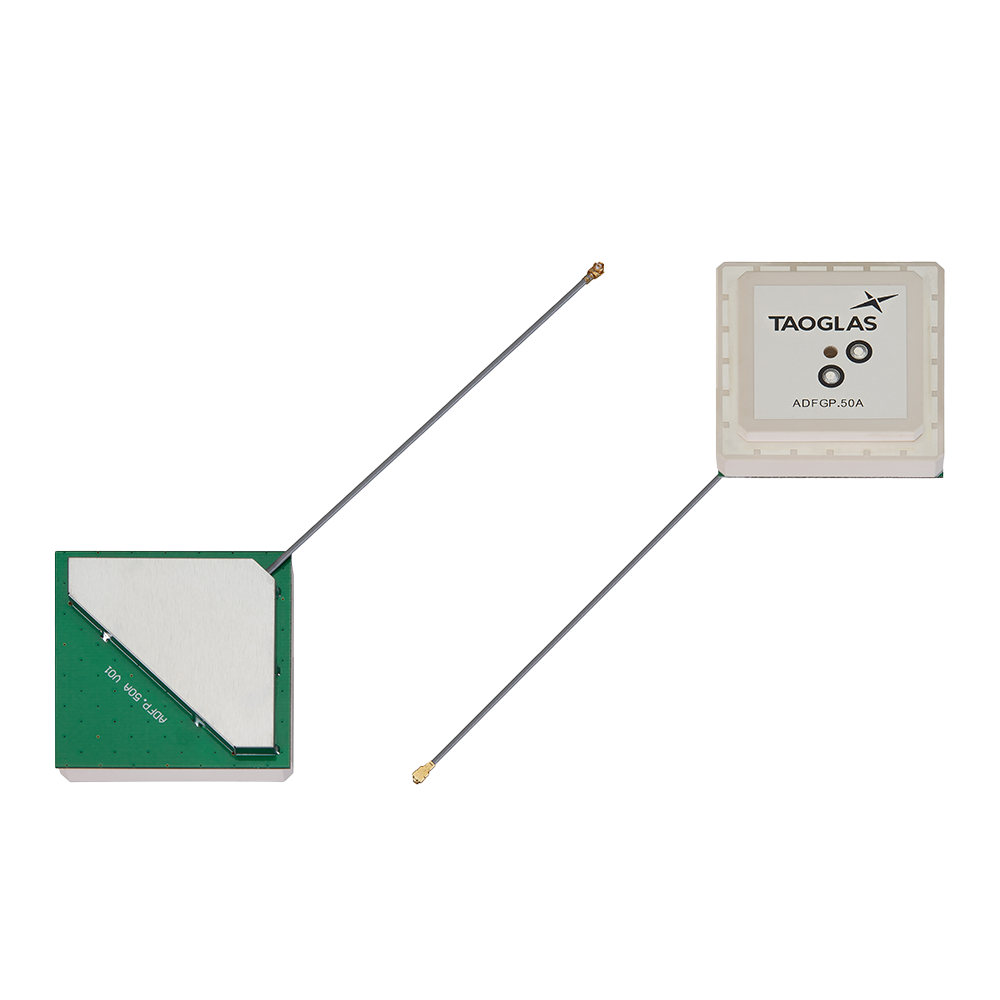

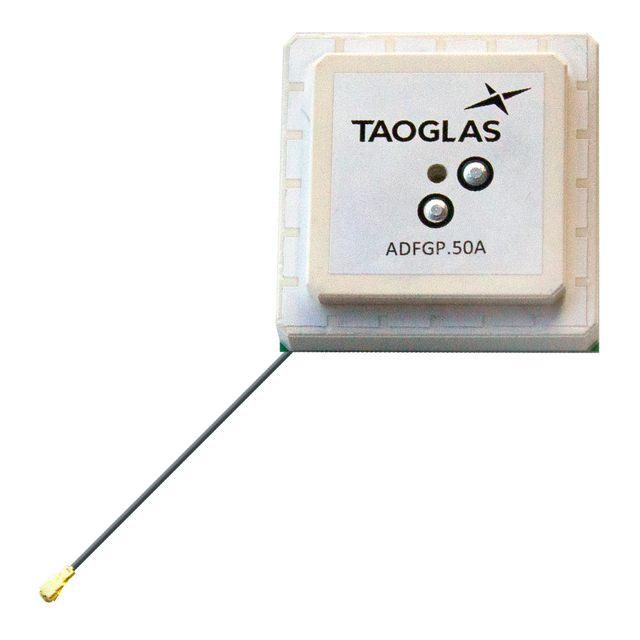

Diese eingebaute aktive dual-gestapelte Patch-GNSS-Antenne ist für zuverlässige Positionsbestimmung über mehrere Satellitenkonstellationen hinweg konzipiert. Ihr Dual-Feed-Patch-Design unterstützt niedrige axiale Verhältnisse und stabile Strahlungsmuster, um eine verlässliche GNSS-Fixierung auch in Umgebungen mit schwachem Signal zu gewährleisten.
Integrierte LNA- und Front-End-SAW-Filterung helfen, Störsignale außerhalb des Bandes zu reduzieren und die Widerstandsfähigkeit in Umgebungen mit nahegelegenen RF-Sendern zu verbessern, was einen konsistenteren GNSS-Empfang und eine höhere Positionsgenauigkeit in anspruchsvollen Anwendungsfällen unterstützt.
Typische Anwendungen umfassen:
- UAVs und Robotik
- Transport
- Autonome Fahrzeuge
- Landwirtschaft
- Navigation
- RTK
Anschluss & Kabel
- Anschlusstyp: I-PEX MHF I (U.FL) Anschluss
- Kabellänge: 10 cm
- Kabeltyp: 1,37 Koax
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Patch
Position: Intern
Befestigung: Stift/Kleber
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø50 x 16,8 mm
Gewicht: 95,5 g
GNSS (Aktiv)
Frequenz: 1160 MHz - 1610 MHz
GNSS-Bänder: L1/L2/L5
Impedanz: 50Ω
VSWR: 2:1
Polarisation: RHCP
Gewinn (max.): 24,2
Anschlusstyp: I-PEX MHF I (U.FL)
Kabellänge: 10 cm
Kabeltyp: 1,37 Koax
