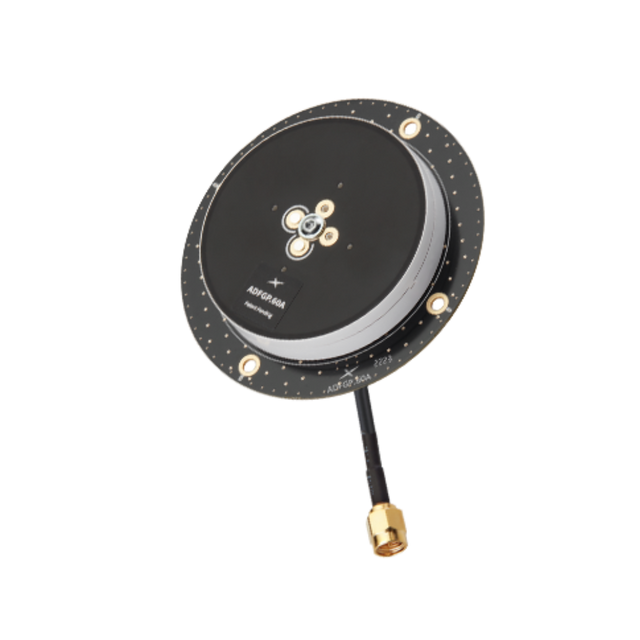

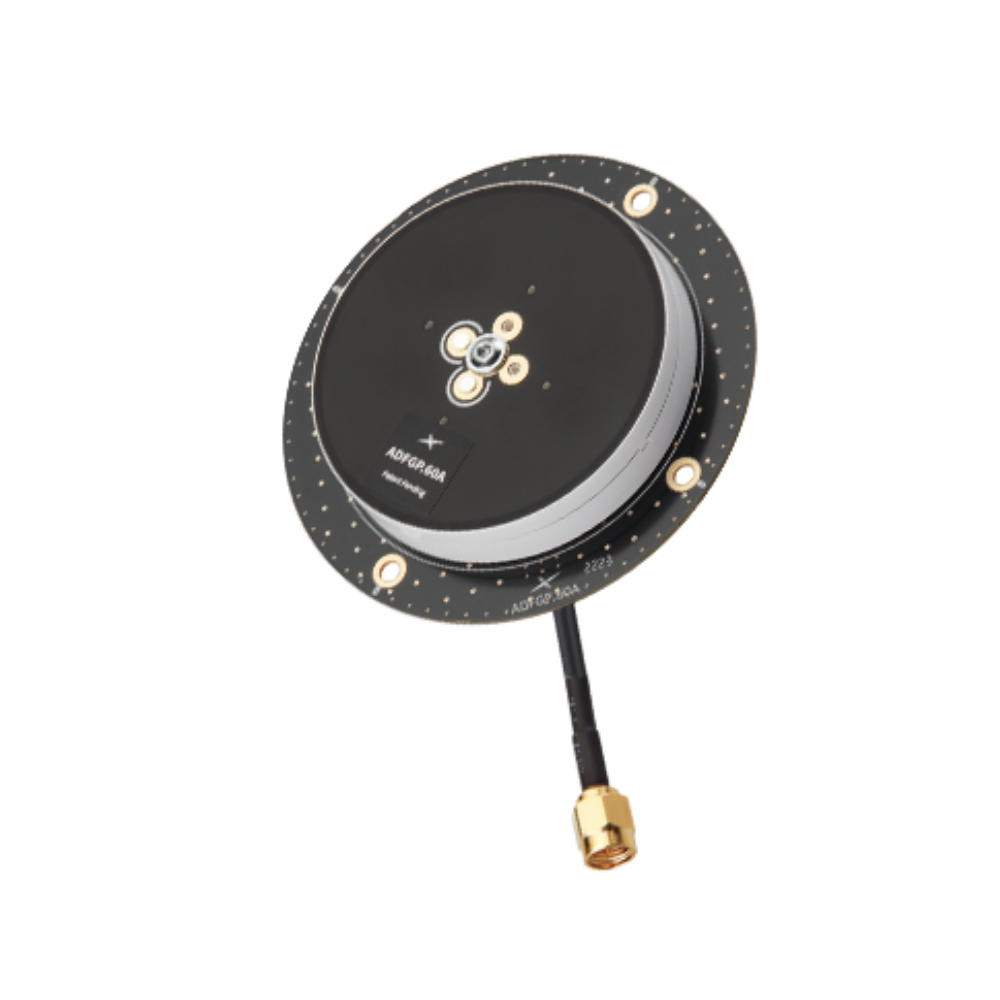

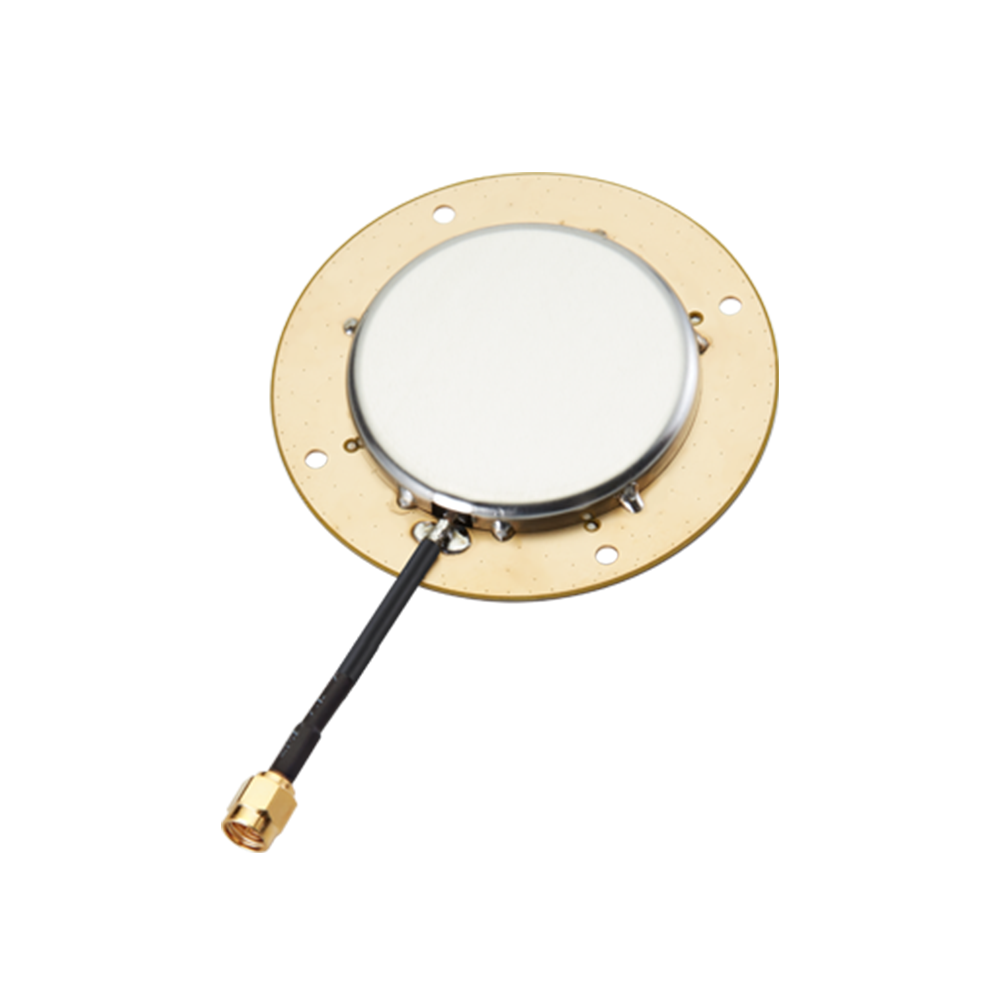

ADFGP.60A.01.0150D Antenne Hochpräzise GNSS Eingebettete Patch SMA-M 15cm RG-174 für Autonomes Fahren, Unbemannte Luftfahrzeuge, Präzisionspositionierung für Robotik, Präzisionslandwirtschaft

Hochpräzise aktive GNSS-Patchantenne, entwickelt für zuverlässige Positionsbestimmung im Zentimeterbereich über weltweite GNSS-Bänder. Dieses eingebettete Dual-Patch-, Dual-Feed-Design unterstützt den Empfang mehrerer Konstellationen und eignet sich hervorragend für anspruchsvolle Positionierungs- und Zeitsysteme, einschließlich RTK-Basis-/Rover-Einsätze.

• Breite GNSS-Abdeckung: Unterstützt GPS/QZSS, GLONASS, Galileo, BeiDou, NAVIC und SBAS sowie L-Band-Korrekturen.
• Hochpräzise Leistung: Niedriges Achsenverhältnis zur Aufrechterhaltung ausgezeichneter Polarisation und Phasenverhalten.
• Eingebettete Integration: Patch-Formfaktor zur Integration in hochpräzise Positionierungsplattformen.

Typische Anwendungen umfassen:

• Autonomes Fahren
• Unbemannte Luftfahrzeuge
• Präzisionspositionierung für Robotik
• Präzisionslandwirtschaft
• Synchronisation der Zeitgenauigkeit

Die passive Patchantenne ist ebenfalls erhältlich: GPDF6010.A

Anschluss & Kabel

• Anschlusstyp: SMA-M
• Kabellänge: 15 cm
• Kabeltyp: RG-174

Technische Spezifikationen

Betriebstemperatur: -40°C bis 85°C
Antenne-Technologien: Patch
Standort: Intern
Montage: Pin/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø80 x 19,1 mm
Gewicht: 73 g

GNSS (Aktiv)

Frequenz: 1176,45 MHz - 1602 MHz
GNSS-Bänder: L1/L2/L5/L6/L-Band
Mechanischer Stil: Patch
Impedanz: 50 Ω
VSWR: 2:1
Polarisation: RHCP
Gewinn (max.): 29,9
Anschlusstyp: SMA (M)
Kabellänge: 15 cm
Kabeltyp: RG-174
