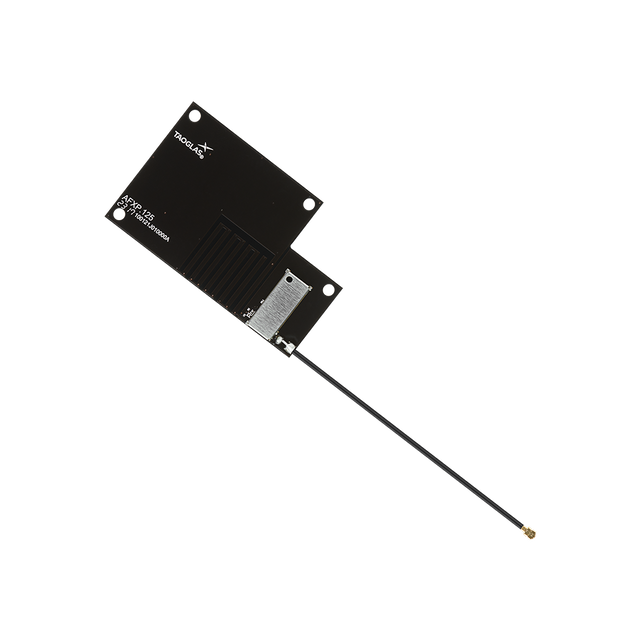

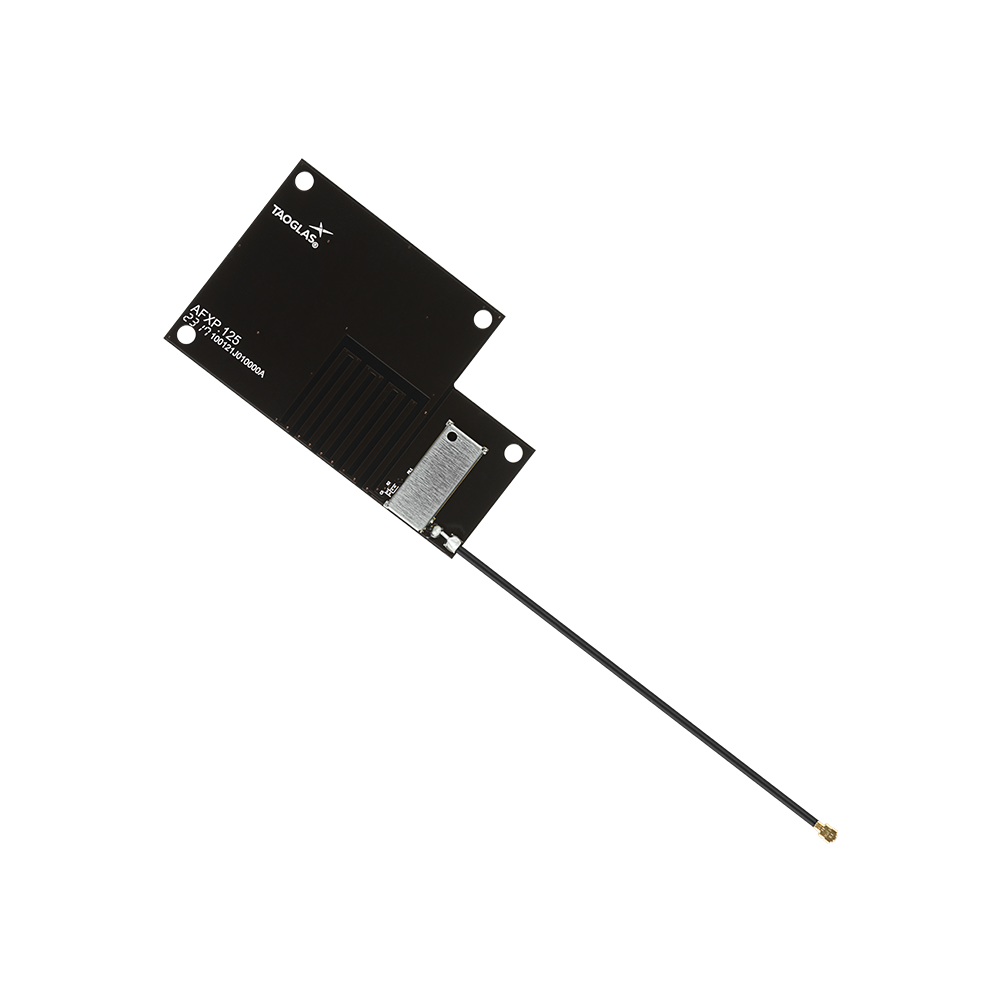

AFXP.125.07.0095A Antenne GNSS Flex PCB Klebeantenne I-PEX MHF I 9.5cm für Telematik & E-Mobilität, Flottenmanagement & Asset Tracking, Navigation & Handgeräte

Diese eingebaute, flexible aktive GNSS-Antenne ist für kompakte Geräte konzipiert, die eine zuverlässige Positionsbestimmung im L1/L5-Spektrum benötigen. Ihre integrierte aktive Schaltung bietet einen Plug-and-Play-Ansatz für Produktdesigns mit begrenztem Platinenplatz.

Mit linearer Polarisation und einem omnidirektionalen Strahlungsmuster ist sie weniger empfindlich gegenüber der Geräteausrichtung und kann an Stellen installiert werden, an denen eine Patch-Antenne schwer zu verwenden ist. Die flexible Bauweise unterstützt eine einfache Klebemontage auf nichtmetallischen Oberflächen innerhalb von Kunststoffgehäusen oder Glasabdeckungen.

• Aktive GNSS-Lösung: Integrierter einzelstufiger LNA und Filterung für vereinfachte Integration
• Multi-Konstellationsunterstützung: Deckt wichtige GNSS-Konstellationen für moderne Positionsbestimmung ab
• Einfache interne Integration: Flexibles Format, vorgesehen für die Montage an der Innenschale eines Gehäuses

Typische Anwendungen

• Telematik & E-Mobilität
• Flottenmanagement & Asset-Tracking
• Navigation & Handheld-Geräte

Anschluss & Kabel

• Anschlusstyp: I-PEX MHF I (U.FL-kompatibel)
• Kabellänge: 9,5 cm
• Kabeltyp: 1,13 Koax

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Standort: Intern
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 76,9 x 47,4 x 2,3 mm
Gewicht: 3 g

GNSS (Aktiv)

Frequenz: 1176,45 MHz - 1602 MHz
GNSS-Typ: Aktive GNSS
GNSS-Bänder: L1/L5
Abgedeckte Bänder: GPS L1 & L5; BeiDou B1; Galileo E1 & E5a; GLONASS G1; IRNSS L5
Impedanz: 50 Ω
Polarisation: Linear
VSWR: 1:1
Gewinn (max.): 14,59
Anschlusstyp: I-PEX MHF I (U.FL-kompatibel)
Kabellänge: 9,5 cm
Kabeltyp: 1,13 Koax

Datenblatt PDF herunterladen
