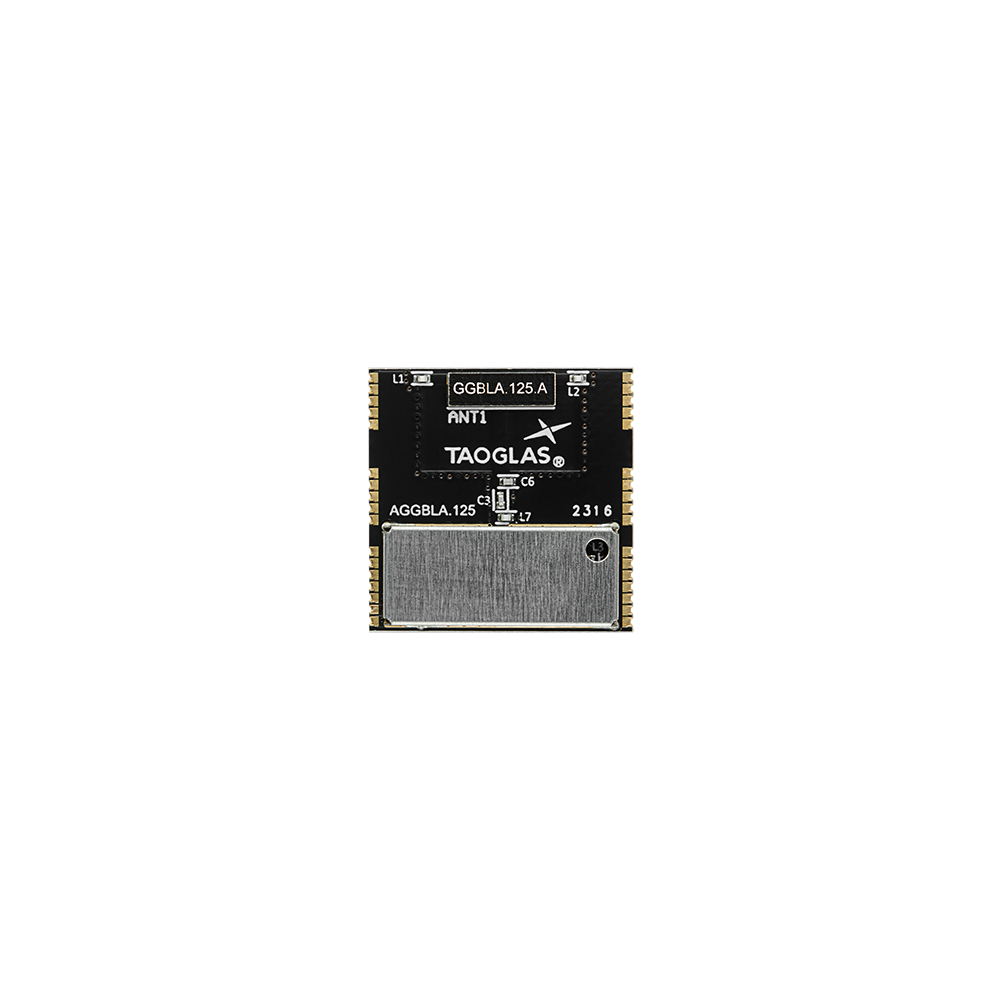

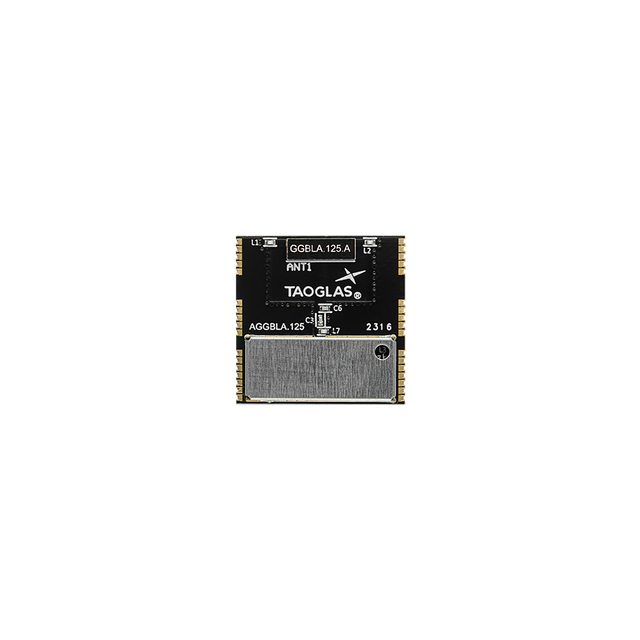

AGGBLA.125.A Antenne Aktiv GNSS Eingebettete SMD/SMT Montage für E-Mobilität, Präzisionslandwirtschaft, Autonome Fahrzeuge, UAVs und Robotik

Diese eingebaute, aktive Multi-Band-GNSS-Antenne ist für kompakte Geräte konzipiert, die eine zuverlässige L1/L5-Satellitennavigation ohne komplexe externe RF-Architektur benötigen. Integrierte aktive Schaltungen mit einem Einzelstufigen LNA helfen, die Signalqualität zu erhalten und unterstützen eine schnellere, robustere Positionsbestimmung in platzbeschränkten Designs.

• Aktive GNSS-Lösung: integrierte aktive Schaltung für einen Plug-and-Play-Ansatz
• Multi-Konstellationsunterstützung: entwickelt zur Abdeckung gängiger GNSS-Konstellationen über L1/L5-Bänder
• Omnidirektionales Strahlungsmuster: reduziert die Empfindlichkeit gegenüber der Geräteausrichtung
• Integrationsfreundlich: vorgesehen für die On-Board-Oberflächenmontage in kompakten Produkten

Typische Anwendungen umfassen: E-Mobilität, Präzisionslandwirtschaft, autonome Fahrzeuge, UAVs und Robotik.

Integrationshinweis: Als On-Board-SMD-Bauteil ist auf das Layout der Geräte-Massefläche und die Antennenanpassung zu achten. Für den besten Betrieb empfiehlt die Platzierungshinweise eine Positionierung nahe der Mitte der längsten Kante der Platine sowie eine korrekte Lötung durch Oberflächenmontage.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Ort: Intern
Montage: SMD/SMT-Montage
Satellitennavigation: GNSS
Typ: Einzel
Impedanz: 50 Ω
Frequenz: 1176,45 MHz - 1602 MHz
Polarisation: Linear
VSWR: <3
Gewinn (max.): 17,4
Abmessungen: Ø25 x 2,8 mm
Gewicht: 9 g

GNSS (Aktiv)

Frequenz: 1176,45 MHz - 1602 MHz
GNSS-Bänder: L1/L5
Standards: GPS L1 & L5; BeiDou B1; Galileo E1 & E5a; GLONASS G1; IRNSS L5
Impedanz: 50 Ω
Polarisation: Linear
VSWR: <3
Gewinn (max.): 17,4
Montagestil: SMD/SMT
Abschlussstil: SMD/SMT
Mechanischer Stil: Leiterplatte
