Beschreibung

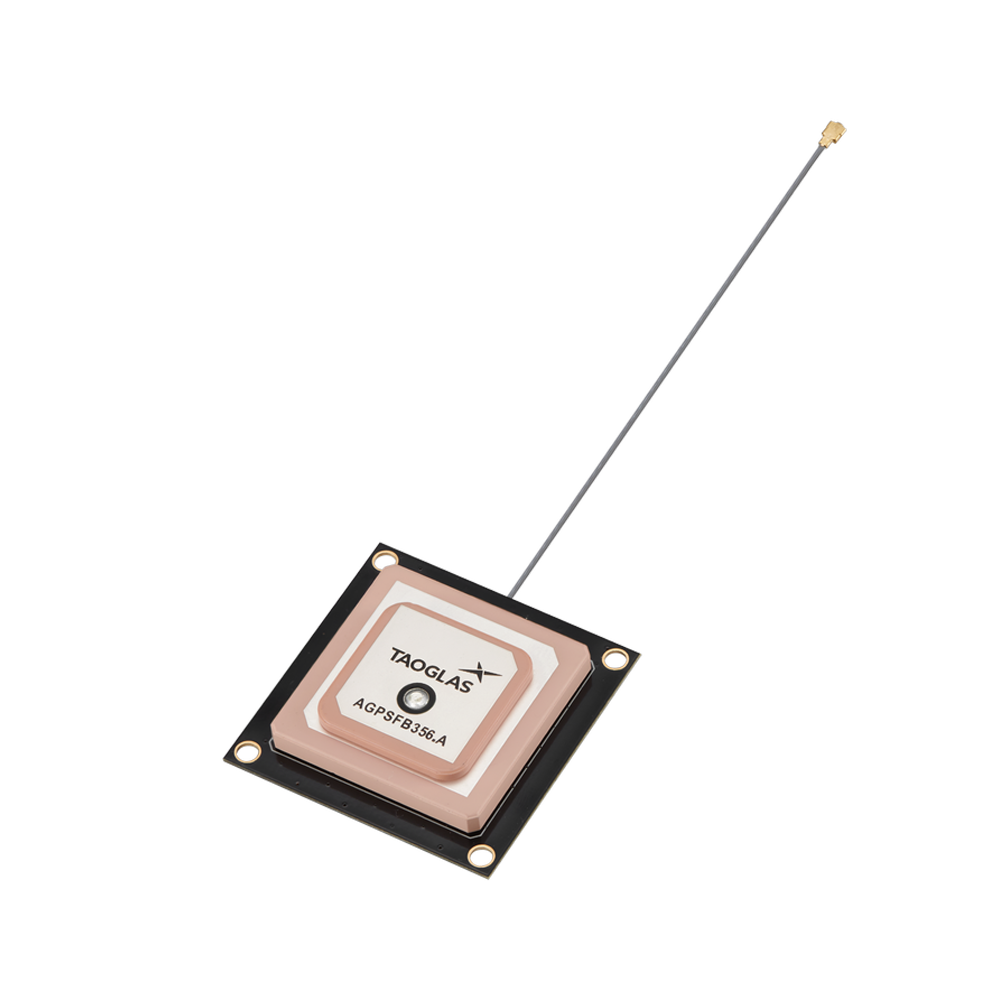

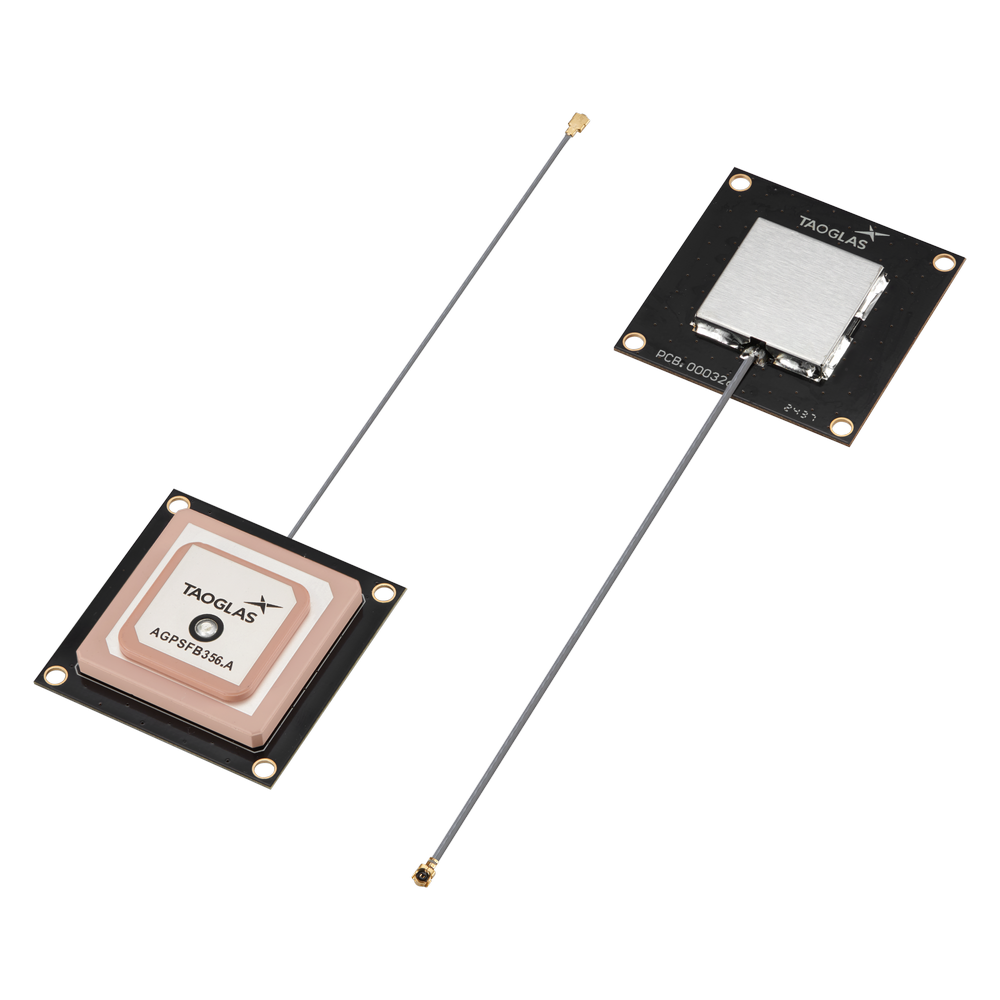

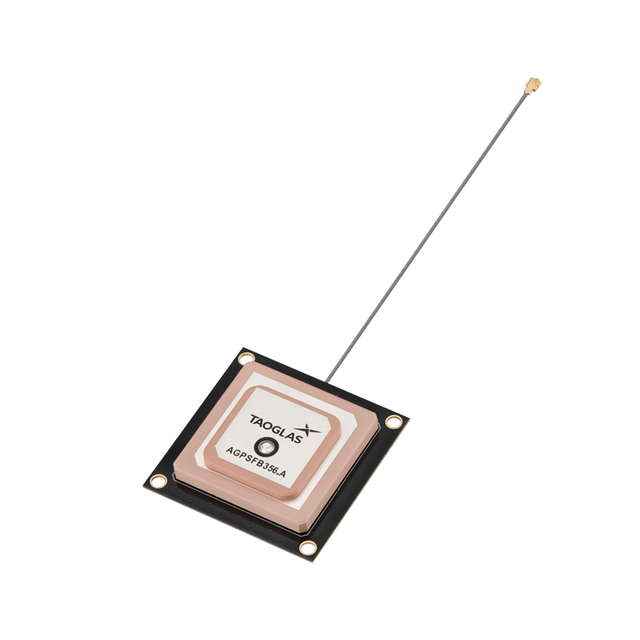

Eingebettete aktive GNSS gestapelte Patch-Antenne, entwickelt für zuverlässige und präzise Positionsbestimmung über mehrere Satellitenkonstellationen hinweg. Sie unterstützt den Betrieb auf L1 und L2 und integriert einen zweistufigen LNA, um die Signalqualität zu verbessern und die Leistung in anspruchsvollen HF-Umgebungen aufrechtzuerhalten.
Abgedeckte Bänder umfassen GPS L1 & L2, BeiDou B1I & B1C, Galileo E1 und GLONASS G1.
Typische Anwendungsfälle sind:
- Transport
- Landwirtschaft
- Navigation
- Sicherheit
- Autonome Fahrzeuge
Stecker & Kabel
- Steckertyp: I-PEX MHF I (U.FL kompatibel)
- Kabellänge: 10 cm
- Kabeltyp: 1,13 Koax
Technische Spezifikationen
Betriebstemperatur: -40°C bis 85°C
Antennentechnologien: Patch
Position: Intern
Montage: Pin/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Frequenz: 1227 MHz - 1610 MHz
GNSS-Bänder: L1/L2
GNSS-Typ: Aktives GNSS
Impedanz: 50 Ω
VSWR: 2:1
Polarisation: RHCP
Gewinn (max.): 29,30
Abmessungen: Ø45 x 10,3 mm
Gewicht: 34 g
Steckertyp: I-PEX MHF I (U.FL kompatibel)
Kabellänge: 10 cm
Kabeltyp: 1,13 Koax
